در طراحی و ساخت سازه‌ها، خودروها، وسایل نقلیه و حتی در مهندسی پزشکی، یکی از مفاهیم اساسی و حیاتی که باید به آن توجه ویژه‌ای داشت، نقطه سربه‌سر یا به اصطلاح علمی‌تر، مرکز ثقل است. این مفهوم نه تنها در پایداری و تعادل سیستم‌ها مؤثر است، بلکه در تعیین عملکرد، ایمنی و کارایی آن‌ها نیز نقش تعیین‌کننده‌ای دارد. اما نقطه سربه‌سر دقیقاً چیست؟ چگونه محاسبه می‌شود؟ و چه تأثیری بر طراحی و عملکرد سیستم‌ها دارد؟ در این مقاله به بررسی این موضوعات می‌پردازیم و پاسخ پرسش‌های مهم در این زمینه را ارائه می‌دهیم.
نقطه سربه‌سر یا مرکز ثقل چیست؟
نقطه سربه‌سر یا مرکز ثقل، نقطه‌ای فرضی در یک جسم است که اگر از آن نقطه به جسم یک نیروی وزن اعمال شود، اثر آن نیروی وزن بر روی جسم مشابه اثر واقعی نیروی وزن جسم در گرانش خواهد بود. به عبارت دیگر، این نقطه به عنوان مرکز توزیع وزن جسم عمل می‌کند و تعیین‌کننده پایداری و تعادل آن است.
در واقع، اگر جسمی را در نقطه سربه‌سر آن معلق کنیم، جسم در حالت تعادل کامل قرار خواهد گرفت. این مفهوم در بسیاری از زمینه‌ها از جمله مهندسی مکانیک، معماری، طراحی خودرو و حتی در ورزش‌ها مانند ژیمناستیک و ورزش‌های رزمی کاربرد دارد.
برای مثال، در طراحی خودرو، موقعیت نقطه سربه‌سر تأثیر مستقیم بر پایداری و کنترل خودرو در هنگام حرکت دارد. خودروهایی با نقطه سربه‌سر پایین‌تر معمولاً پایدارتر و کنترل‌پذیرتر هستند، در حالی که خودروهایی با نقطه سربه‌سر بالاتر ممکن است در پیچ‌ها و مانورهای تند کمتر پایدار باشند.
چرا محاسبه نقطه سربه‌سر مهم است؟
محاسبه دقیق نقطه سربه‌سر در طراحی و ساخت سیستم‌ها و سازه‌ها از اهمیت ویژه‌ای برخوردار است. برخی از دلایل اهمیت این محاسبه عبارتند از:
- پایداری: موقعیت نقطه سربه‌سر تعیین‌کننده پایداری جسم در برابر نیروهای خارجی مانند باد، لرزش یا حرکت است.
- کنترل: در وسایل نقلیه، موقعیت نقطه سربه‌سر بر کنترل‌پذیری و پاسخگویی سیستم تأثیر می‌گذارد. برای مثال، خودروهایی با نقطه سربه‌سر پایین‌تر در پیچ‌ها پایدارتر عمل می‌کنند.
- ایمنی: در سازه‌های بزرگ مانند ساختمان‌ها و پل‌ها، موقعیت نقطه سربه‌سر می‌تواند در برابر زلزله یا بادهای شدید تأثیرگذار باشد.
- کارایی: در دستگاه‌های مکانیکی، موقعیت نقطه سربه‌سر می‌تواند بر کارایی و مصرف انرژی تأثیر بگذارد.
به عنوان مثال، در طراحی هواپیماها، مهندسان سعی می‌کنند نقطه سربه‌سر را به گونه‌ای تنظیم کنند که هواپیما در پرواز پایدار بماند و مصرف سوخت به حداقل برسد. در خودروهای مسابقه‌ای نیز، موقعیت نقطه سربه‌سر یکی از عوامل کلیدی در تعیین سرعت و کنترل خودرو در مسیر است.
چگونه نقطه سربه‌سر را محاسبه می‌کنیم؟
محاسبه نقطه سربه‌سر به عوامل مختلفی مانند شکل جسم، توزیع وزن و چگالی مواد تشکیل‌دهنده آن بستگی دارد. در ادامه به چند روش رایج برای محاسبه این نقطه می‌پردازیم:
۱. روش تحلیلی (برای اشکال ساده)
برای اشکال ساده مانند مکعب، استوانه یا کره، موقعیت نقطه سربه‌سر از قبل شناخته شده است. برای مثال:
- در یک مکعب یکنواخت، نقطه سربه‌سر در مرکز هندسی آن قرار دارد.
- در یک استوانه یکنواخت، نقطه سربه‌سر در مرکز طولی و عرضی آن واقع است.
در این موارد، محاسبه نقطه سربه‌سر به سادگی با استفاده از فرمول‌های هندسی انجام می‌شود. برای مثال، در یک مکعب با ضلع a، نقطه سربه‌سر در فاصله a/2 از هر وجه قرار دارد.
۲. روش تجربی (برای اشکال پیچیده)

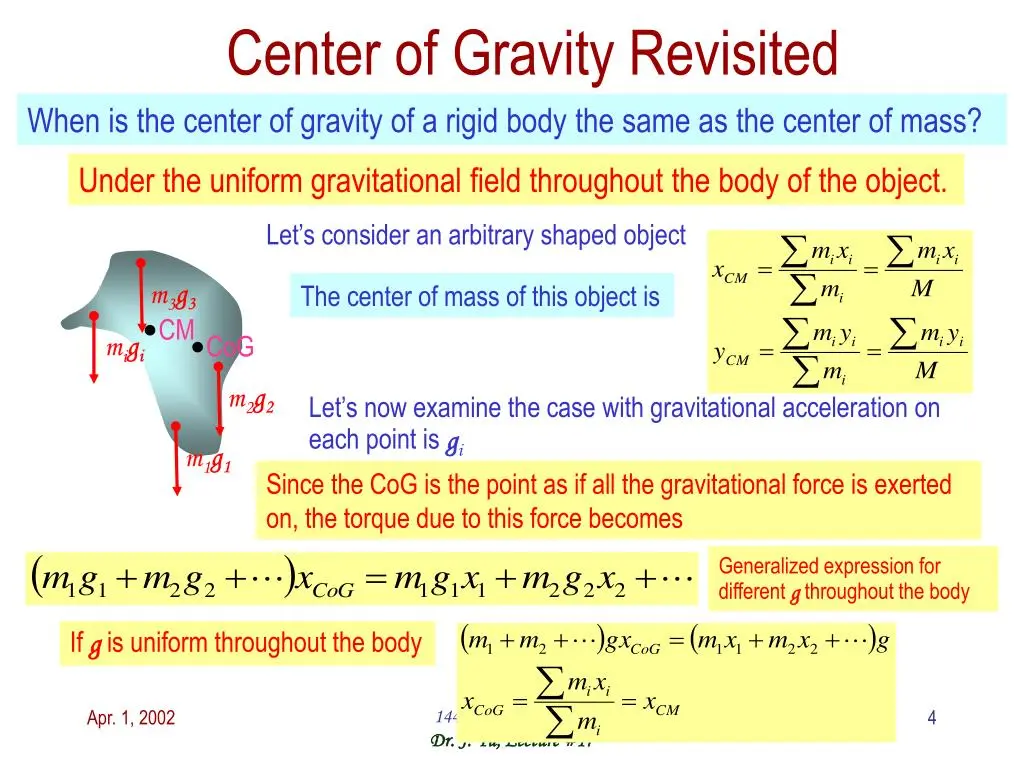

برای اشکال پیچیده یا اجسامی که توزیع وزن یکنواخت ندارند، می‌توان از روش‌های تجربی برای تعیین نقطه سربه‌سر استفاده کرد. یکی از روش‌های رایج، استفاده از یک میله معلق و اندازه‌گیری موقعیت تعادل است.
در این روش، جسم را به صورت معلق در نظر می‌گیریم و با تغییر موقعیت میله، نقطه‌ای را پیدا می‌کنیم که در آن جسم در حالت تعادل کامل قرار گیرد. این نقطه دقیقاً نقطه سربه‌سر جسم خواهد بود.
۳. روش محاسباتی (برای سیستم‌های پیچیده)
در سیستم‌های پیچیده مانند خودروها، هواپیماها یا سازه‌های بزرگ، از روش‌های محاسباتی مانند تحلیل اجزای محدود (FEA) برای تعیین نقطه سربه‌سر استفاده می‌شود. در این روش، جسم به بخش‌های کوچکی تقسیم می‌شود و توزیع وزن هر بخش محاسبه می‌شود. سپس با استفاده از فرمول‌های ریاضی، موقعیت نقطه سربه‌سر تعیین می‌شود.
فرمول کلی برای محاسبه نقطه سربه‌سر در یک سیستم دو بعدی یا سه بعدی به صورت زیر است:
برای یک سیستم دو بعدی:
X_cg = (Σm_i * x_i) / Σm_i
Y_cg = (Σm_i * y_i) / Σm_i
در این فرمول‌ها:
- m_i: وزن بخش i
- x_i و y_i: مختصات مرکز ثقل بخش i
- X_cg و Y_cg: مختصات نقطه سربه‌سر سیستم
برای سیستم‌های سه بعدی نیز فرمول مشابهی با اضافه شدن مختصات z به کار می‌رود.
نقطه سربه‌سر در کاربردهای مختلف
نقطه سربه‌سر در مختلف زمینه‌ها کاربردهای متفاوتی دارد. در ادامه به برخی از این کاربردها می‌پردازیم:
۱. طراحی خودرو

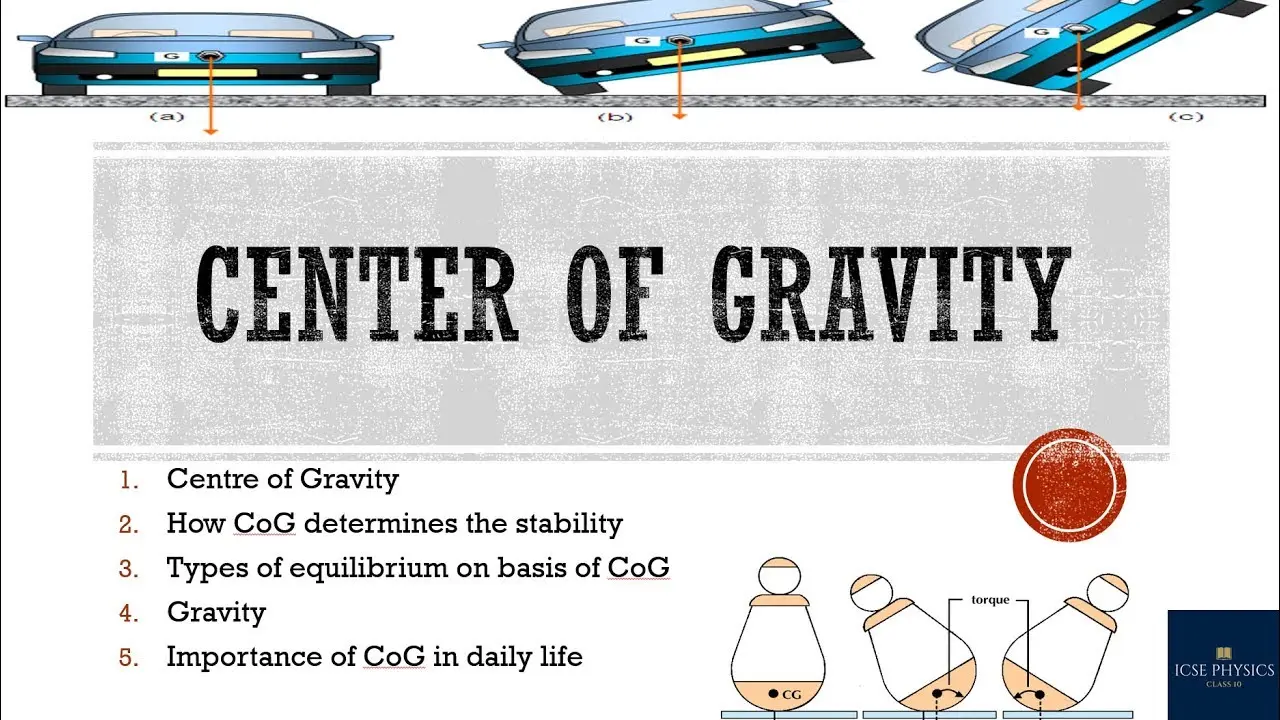

در طراحی خودرو، موقعیت نقطه سربه‌سر تأثیر مستقیم بر پایداری، کنترل و ایمنی خودرو دارد. خودروهایی با نقطه سربه‌سر پایین‌تر معمولاً پایدارتر و کنترل‌پذیرتر هستند، در حالی که خودروهایی با نقطه سربه‌سر بالاتر ممکن است در پیچ‌ها و مانورهای تند کمتر پایدار باشند.
مهندسان خودرو سعی می‌کنند با طراحی بدنه و توزیع وزن مناسب، نقطه سربه‌سر را بهینه کنند. برای مثال، در خودروهای مسابقه‌ای، موتور و سایر اجزای سنگین در قسمت پایین‌تر قرار می‌گیرند تا نقطه سربه‌سر پایین‌تر شود و خودرو پایدارتر عمل کند.
۲. معماری و ساخت‌وساز
در معماری و ساخت‌وساز، موقعیت نقطه سربه‌سر سازه‌ها مانند ساختمان‌ها و پل‌ها بسیار مهم است. سازه‌هایی با نقطه سربه‌سر پایین‌تر در برابر نیروهای خارجی مانند زلزله و باد پایدارتر عمل می‌کنند.
مهندسان سازه سعی می‌کنند با استفاده از مواد سبک‌تر و طراحی مناسب، نقطه سربه‌سر سازه را بهینه کنند. برای مثال، در ساختمان‌های بلند، استفاده از هسته مرکزی سنگین می‌تواند کمک کند تا نقطه سربه‌سر پایین‌تر قرار گیرد و سازه پایدارتر شود.
۳. هواپیما و فضاپیما
در طراحی هواپیماها و فضاپیماها، موقعیت نقطه سربه‌سر یکی از عوامل کلیدی در تعیین پایداری و کنترل پرواز است. هواپیماهایی با نقطه سربه‌سر مناسب در پرواز پایدارتر عمل می‌کنند و مصرف سوخت کمتری دارند.
مهندسان هوافضا با استفاده از تحلیل‌های دقیق و شبیه‌سازی‌ها، موقعیت نقطه سربه‌سر را بهینه می‌کنند تا هواپیما در پرواز عملکرد بهتری داشته باشد.
چالش‌های مرتبط با نقطه سربه‌سر
در حالی که محاسبه و بهینه‌سازی نقطه سربه‌سر بسیار مهم است، اما با چالش‌هایی نیز همراه است. برخی از این چالش‌ها عبارتند از:
- توزیع غیر یکنواخت وزن: در بسیاری از سیستم‌ها، توزیع وزن یکنواخت نیست و این موضوع محاسبه نقطه سربه‌سر را پیچیده‌تر می‌کند.
- تغییرات در طول زمان: در برخی سیستم‌ها مانند خودروها، توزیع وزن ممکن است در طول زمان تغییر کند (برای مثال با مصرف سوخت یا بارگیری). این تغییرات نیاز به محاسبات دینامیکی دارد.
- پیچیدگی هندسی: در سیستم‌های پیچیده با هندسه‌های غیرمعمول، محاسبه نقطه سربه‌سر ممکن است بسیار دشوار باشد.
برای حل این چالش‌ها، مهندسان از روش‌های پیشرفته‌ای مانند شبیه‌سازی کامپیوتری، تحلیل اجزای محدود و آزمایش‌های تجربی استفاده می‌کنند.
نکات مهم در بهینه‌سازی نقطه سربه‌سر
برای بهینه‌سازی نقطه سربه‌سر در طراحی سیستم‌ها، می‌توان به نکات زیر توجه کرد:
- توزیع وزن: سعی کنید وزن را به صورت یکنواخت یا در قسمت‌های پایین‌تر توزیع کنید.
- استفاده از مواد: انتخاب مواد سبک‌تر می‌تواند کمک کند تا نقطه سربه‌سر پایین‌تر قرار گیرد.
- طراحی هندسی: طراحی هندسی مناسب می‌تواند در تعیین موقعیت نقطه سربه‌سر مؤثر باشد.
- تحلیل دینامیکی: در سیستم‌هایی که توزیع وزن در طول زمان تغییر می‌کند، تحلیل دینامیکی ضروری است.
در نهایت، بهینه‌سازی نقطه سربه‌سر نیازمند دانش فنی و تجربه است و معمولاً با استفاده از نرم‌افزارهای تخصصی و آزمایش‌های عملی انجام می‌شود.
