شلنگ‌های هیدرولیک یکی از اجزای حیاتی در سیستم‌های هیدرولیکی هستند که وظیفه انتقال سیال تحت فشار را بر عهده دارند. این شلنگ‌ها در صنایع مختلف از جمله ساخت‌وساز، کشاورزی، معدن، حمل‌ونقل و حتی خودروهای سنگین به کار می‌روند. عملکرد صحیح سیستم‌های هیدرولیکی به کیفیت و نوع شلنگ‌های استفاده‌شده بستگی دارد، زیرا هرگونه نقص یا خرابی در این بخش می‌تواند منجر به کاهش کارایی یا حتی حوادث جدی شود.
ساختار و مواد تشکیل‌دهنده شلنگ‌های هیدرولیک
شلنگ‌های هیدرولیک از چند لایه مختلف تشکیل شده‌اند که هر کدام نقش خاصی در عملکرد کلی دارند:
- لایه داخلی: این لایه که با سیال در تماس است، معمولاً از مواد مقاوم در برابر سایش، روغن و مواد شیمیایی ساخته می‌شود. مواد رایج شامل پلی‌اتیلن، پلی‌امید یا PTFE هستند که مقاومت بالایی در برابر فشار و خوردگی دارند.
- لایه تقویت‌کننده: این بخش از الیاف یا سیم‌های فلزی یا ترکیبی از هر دو تشکیل شده‌است. الیاف معمولاً از نایلون، پلی‌استر یا کتان و سیم‌ها از فولاد یا آلومینیوم ساخته می‌شوند. این لایه وظیفه تحمل فشار داخلی سیال را بر عهده دارد.
- لایه خارجی: این پوشش بیرونی از مواد مانند پلی‌یورتان، نیتریل یا پلی‌اتیلن ساخته می‌شود و وظیفه محافظت در برابر عوامل محیطی مانند نور خورشید، آب، روغن و مواد شیمیایی را دارد.

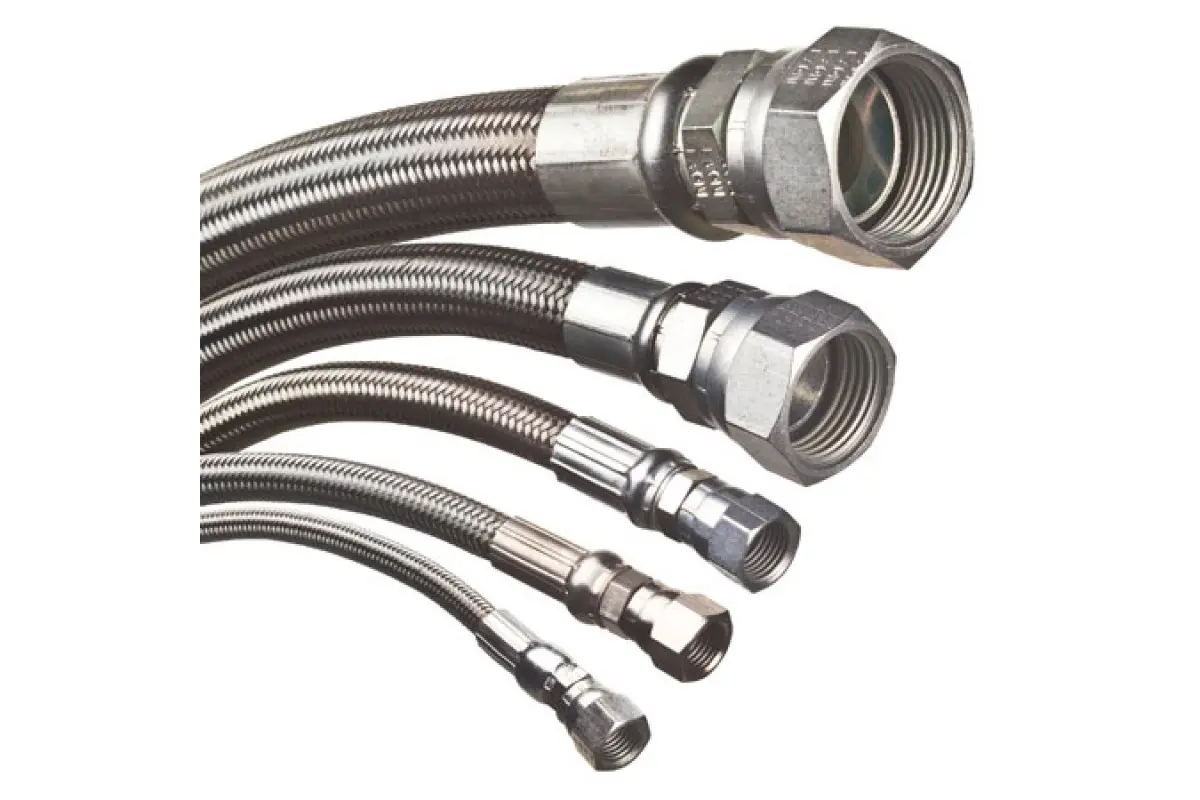

در تصویر زیر نمونه‌ای از مواد مختلفی که در ساخت لایه داخلی شلنگ‌های هیدرولیک استفاده می‌شوند، نشان داده شده‌است. انتخاب مواد مناسب بستگی به شرایط محیطی و نوع سیال هیدرولیکی دارد.
انواع شلنگ‌های هیدرولیک
شلنگ‌های هیدرولیک بر اساس استانداردهای مختلف و کاربردهای خاص طبقه‌بندی می‌شوند. برخی از انواع رایج عبارتند از:
- شلنگ‌های SAE 100 R1: این نوع شلنگ‌ها برای کاربردهای عمومی و فشارهای متوسط طراحی شده‌اند و در بسیاری از سیستم‌های هیدرولیکی استفاده می‌شوند.
- شلنگ‌های SAE 100 R2: این شلنگ‌ها برای فشارهای بالاتر طراحی شده‌اند و در سیستم‌هایی که نیاز به مقاومت بیشتر دارند، استفاده می‌شوند.
- شلنگ‌های SAE 100 R3: این نوع شلنگ‌ها برای کاربردهای ویژه‌ای مانند سیستم‌های هیدرولیکی در دماهای بالا یا محیط‌های شیمیایی استفاده می‌شوند.
- شلنگ‌های PTFE: این شلنگ‌ها با استفاده از پلی‌تترافلوئورواتیلن (PTFE) ساخته می‌شوند و مقاومت بالایی در برابر مواد شیمیایی و دماهای بالا دارند.
- شلنگ‌های ضد آتش: این شلنگ‌ها برای کاربردهایی که نیاز به مقاومت در برابر آتش دارند، طراحی شده‌اند و در محیط‌های خطرناک استفاده می‌شوند.

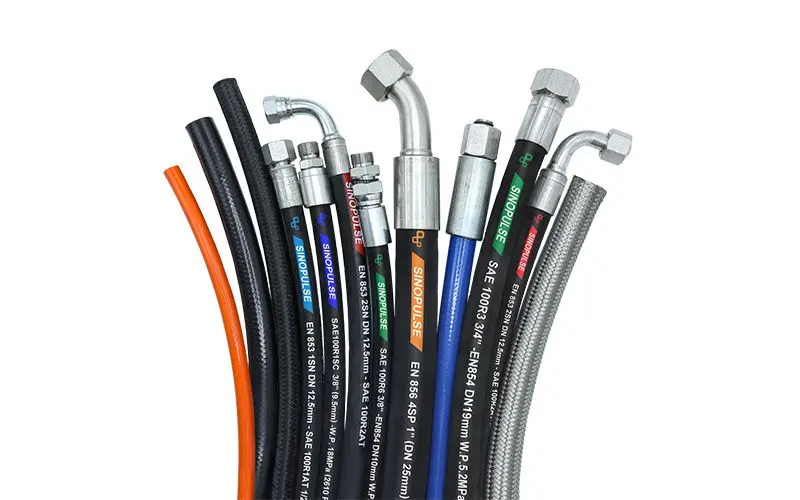

در تصویر زیر چند نمونه از انواع شلنگ‌های هیدرولیک با کاربردهای مختلف نشان داده شده‌است. انتخاب نوع مناسب بستگی به شرایط عملیاتی و نیازهای سیستم دارد.
عوامل موثر در انتخاب شلنگ هیدرولیک
انتخاب شلنگ هیدرولیک مناسب نیازمند توجه به چندین عامل کلیدی است:
- فشار کاری: فشار سیال هیدرولیکی باید با حداکثر فشار تحمل شلنگ مطابقت داشته باشد. انتخاب شلنگی با فشار تحمل بالاتر از نیاز، امنیت بیشتری فراهم می‌کند.
- دما: دماهای بالا یا پایین می‌تواند بر عملکرد شلنگ تأثیر بگذارد. برخی شلنگ‌ها برای دماهای بالا یا پایین طراحی شده‌اند.
- نوع سیال: برخی شلنگ‌ها برای انتقال روغن‌های هیدرولیکی خاص یا سیالات شیمیایی طراحی شده‌اند. انتخاب شلنگی که با نوع سیال سازگار باشد، ضروری است.
- مقاومت شیمیایی: اگر سیال یا محیط اطراف شامل مواد شیمیایی باشد، باید شلنگی با مقاومت شیمیایی مناسب انتخاب شود.
- مقاومت مکانیکی: در محیط‌هایی که شلنگ‌ها ممکن است تحت فشار مکانیکی قرار گیرند، مانند حرکت یا سایش، باید شلنگی با مقاومت مکانیکی بالا انتخاب شود.
نکات نگهداری و تعمیر شلنگ‌های هیدرولیک
نگهداری صحیح شلنگ‌های هیدرولیک می‌تواند طول عمر آنها را افزایش داده و از بروز مشکلات ناگهانی جلوگیری کند. برخی از نکات مهم عبارتند از:
- بررسی منظم شلنگ‌ها برای یافتن نشانه‌های سایش، ترک یا آسیب دیدگی.
- پاکسازی منظم شلنگ‌ها از روغن یا مواد شیمیایی باقی‌مانده.
- استفاده از اتصالات مناسب و محکم برای جلوگیری از نشت.
- جایگزینی شلنگ‌های آسیب‌دیده یا فرسوده به موقع.
- پرهیز از قرار دادن شلنگ‌ها در معرض نور مستقیم خورشید یا دماهای شدید.
در تصویر زیر نمونه‌ای از اتصالات شلنگ‌های هیدرولیک نشان داده شده‌است. انتخاب اتصالات مناسب و نصب صحیح آنها از اهمیت ویژه‌ای برخوردار است.
چالش‌های رایج و راهکارهای حل آنها
در سیستم‌های هیدرولیکی، شلنگ‌ها ممکن است با چالش‌هایی مانند نشت، سایش زودرس یا ترک خوردن مواجه شوند. برخی از راهکارهای حل این مشکلات عبارتند از:
- نشت: بررسی اتصالات و استفاده از فیتینگ‌های مناسب و محکم می‌تواند از نشت جلوگیری کند. همچنین استفاده از شلنگ‌هایی با کیفیت بالا و مقاومت در برابر فشار، خطر نشت را کاهش می‌دهد.
- سایش: انتخاب شلنگ‌هایی با لایه خارجی مقاوم در برابر سایش و همچنین جلوگیری از تماس شلنگ با سطوح تیز یا خشن، می‌تواند از سایش زودرس جلوگیری کند.
- ترک خوردن: استفاده از شلنگ‌هایی با مقاومت شیمیایی مناسب و همچنین نگهداری منظم از ترک خوردن جلوگیری می‌کند.
در نهایت، انتخاب شلنگ هیدرولیک مناسب و نگهداری صحیح از آنها می‌تواند به بهبود عملکرد سیستم‌های هیدرولیکی و افزایش ایمنی در محیط‌های صنعتی کمک کند. برای اطلاعات بیشتر در مورد استانداردها و تکنولوژی‌های جدید در این زمینه، می‌توانید به مقالات تخصصی ماشین مگ مراجعه کنید.
