چرخ‌دنده‌ها یکی از اجزای اساسی و حیاتی در سیستم‌های مکانیکی هستند که نقش کلیدی در انتقال قدرت و حرکت بین اجزای مختلف دستگاه‌ها ایفا می‌کنند. این قطعات کوچک اما قدرتمند در انواع مختلفی از ماشین‌آلات، از خودروها گرفته تا ساعت‌های مکانیکی، توربین‌ها و حتی دستگاه‌های پزشکی، حضور دارند. در این مقاله به بررسی اصول کارکرد، انواع مختلف، کاربردها و نکات مهم مربوط به چرخ‌دنده‌ها می‌پردازیم تا شناخت بهتری از این قطعات حیاتی به دست آوریم.
چرخ‌دنده چیست؟

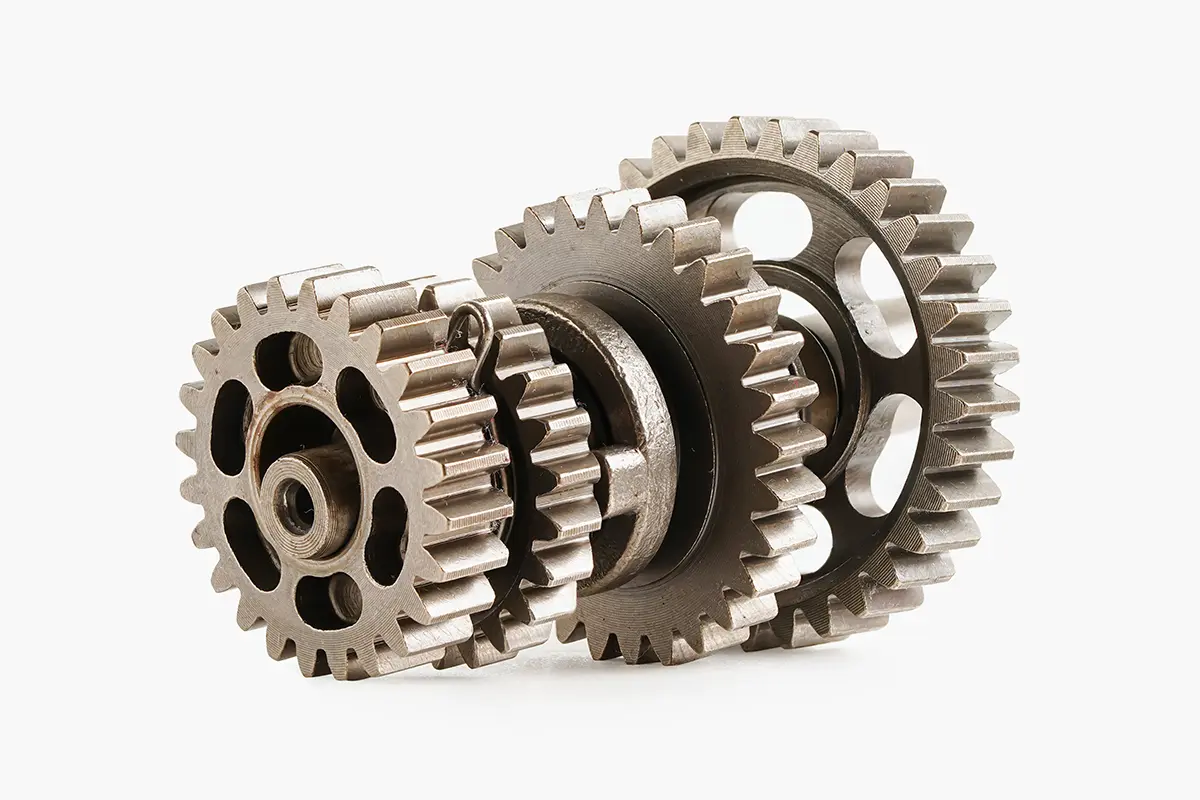

چرخ‌دنده یا دندانه‌دور یک چرخ دایره‌ای شکل است که بر روی لبه آن دندانه‌های مشخصی وجود دارد. این دندانه‌ها به گونه‌ای طراحی شده‌اند که بتوانند با دندانه‌های چرخ‌دنده‌های دیگر درگیر شوند و قدرت را از یک محور به محور دیگر منتقل کنند. این انتقال قدرت می‌تواند شامل تغییر جهت حرکت، افزایش یا کاهش سرعت و همچنین تغییر گشتاور باشد.
چرخ‌دنده‌ها در واقع یک سیستم انتقال قدرت هستند که با کاهش یا افزایش نسبت دندانه‌ها، می‌توانند سرعت یا گشتاور خروجی را تنظیم کنند. برای مثال، در یک خودرو، چرخ‌دنده‌های گیربکس باعث تغییر نسبت سرعت و گشتاور بین موتور و چرخ‌ها می‌شوند تا خودرو بتواند در شرایط مختلف رانندگی به بهترین شکل عمل کند.
اصول کارکرد چرخ‌دنده‌ها
کارکرد چرخ‌دنده‌ها بر اساس اصل تماس دندانه‌ای بین دو یا چند چرخ‌دنده است. زمانی که دو چرخ‌دنده با دندانه‌های خود در تماس باشند، حرکت یکی باعث حرکت دیگری می‌شود. نسبت تعداد دندانه‌های دو چرخ‌دنده تعیین‌کننده نسبت سرعت و گشتاور بین آن‌ها است. برای مثال، اگر یک چرخ‌دنده کوچک با دندانه‌های کم با یک چرخ‌دنده بزرگ با دندانه‌های زیاد در تماس باشد، چرخ‌دنده بزرگ با سرعت کمتری اما با گشتاور بیشتری خواهد چرخید.
این اصل در طراحی سیستم‌های مکانیکی بسیار مهم است، زیرا با تغییر نسبت دندانه‌ها می‌توان سرعت یا گشتاور خروجی را به دلخواه تنظیم کرد. برای مثال، در ساعت‌های مکانیکی، چرخ‌دنده‌های مختلف با نسبت‌های متفاوت باعث حرکت دقیق عقربه‌ها می‌شوند.
انواع چرخ‌دنده‌ها
چرخ‌دنده‌ها در انواع مختلفی طراحی و تولید می‌شوند، هر کدام با ویژگی‌ها و کاربردهای خاص خود. برخی از انواع رایج چرخ‌دنده‌ها عبارتند از:
- چرخ‌دنده‌های مستقیم (Spur Gears): این نوع چرخ‌دنده‌ها دارای دندانه‌های مستقیم و موازی هستند و برای انتقال قدرت بین دو محور موازی استفاده می‌شوند. این چرخ‌دنده‌ها ساده‌ترین نوع چرخ‌دنده‌ها هستند و در بسیاری از دستگاه‌ها مانند ماشین‌آلات صنعتی و ساعت‌ها کاربرد دارند.
- چرخ‌دنده‌های حلزونی (Helical Gears): در این نوع چرخ‌دنده‌ها، دندانه‌ها در زاویه‌ای نسبت به محور قرار دارند که باعث کاهش صدا و ارتعاش در هنگام کار می‌شود. این چرخ‌دنده‌ها برای انتقال قدرت بین محورهای موازی یا متقاطع استفاده می‌شوند و در دستگاه‌هایی مانند گیربکس‌های خودرو و توربین‌ها کاربرد دارند.
- چرخ‌دنده‌های مخروطی (Bevel Gears): این چرخ‌دنده‌ها برای انتقال قدرت بین دو محور متقاطع استفاده می‌شوند. دندانه‌های این چرخ‌دنده‌ها در یک زاویه قرار دارند و به شکل مخروطی طراحی شده‌اند. این نوع چرخ‌دنده‌ها در دستگاه‌هایی مانند ماشین‌آلات سنگین و سیستم‌های انتقال قدرت خودرو کاربرد دارند.
- چرخ‌دنده‌های کرمی (Worm Gears): این چرخ‌دنده‌ها شامل یک دنده کرمی شکل و یک چرخ‌دنده دایره‌ای هستند که با دندانه‌های کرمی در تماس هستند. این سیستم‌ها برای کاهش سرعت و افزایش گشتاور استفاده می‌شوند و در دستگاه‌هایی مانند درب‌های اتوماتیک و سیستم‌های انتقال قدرت با نسبت‌های بالا کاربرد دارند.
- چرخ‌دنده‌های داخلی (Internal Gears): در این نوع چرخ‌دنده‌ها، دندانه‌ها بر روی سطح داخلی یک چرخ دایره‌ای قرار دارند و با یک چرخ‌دنده خارجی در تماس هستند. این چرخ‌دنده‌ها برای کاهش ابعاد سیستم و افزایش نسبت انتقال قدرت استفاده می‌شوند.
- چرخ‌دنده‌های سیاره‌ای (Planetary Gears): این سیستم شامل یک چرخ‌دنده مرکزی، چند چرخ‌دنده سیاره‌ای و یک چرخ‌دنده داخلی است. این سیستم‌ها برای انتقال قدرت با نسبت‌های بالا و کاهش ابعاد دستگاه استفاده می‌شوند و در دستگاه‌هایی مانند رباتیک و سیستم‌های انتقال قدرت خودرو کاربرد دارند.
هر یک از این انواع چرخ‌دنده‌ها برای کاربردهای خاصی طراحی شده‌اند و انتخاب نوع مناسب بستگی به نیازهای سیستم مکانیکی دارد. برای مثال، در سیستم‌هایی که نیاز به انتقال قدرت با صدا و ارتعاش کم دارند، از چرخ‌دنده‌های حلزونی استفاده می‌شود.
کاربردهای چرخ‌دنده‌ها
چرخ‌دنده‌ها در انواع مختلفی از دستگاه‌ها و سیستم‌های مکانیکی استفاده می‌شوند. برخی از کاربردهای اصلی آن‌ها عبارتند از:
- خودروها: در گیربکس‌های خودرو، چرخ‌دنده‌ها باعث تغییر نسبت سرعت و گشتاور بین موتور و چرخ‌ها می‌شوند. این تغییر نسبت باعث می‌شود که خودرو بتواند در سرعت‌های مختلف و شرایط رانندگی متفاوت به بهترین شکل عمل کند.
- ماشین‌آلات صنعتی: در دستگاه‌های صنعتی مانند ماشین‌آلات سنگین، توربین‌ها و کمپرسورها، چرخ‌دنده‌ها برای انتقال قدرت بین اجزای مختلف دستگاه استفاده می‌شوند.

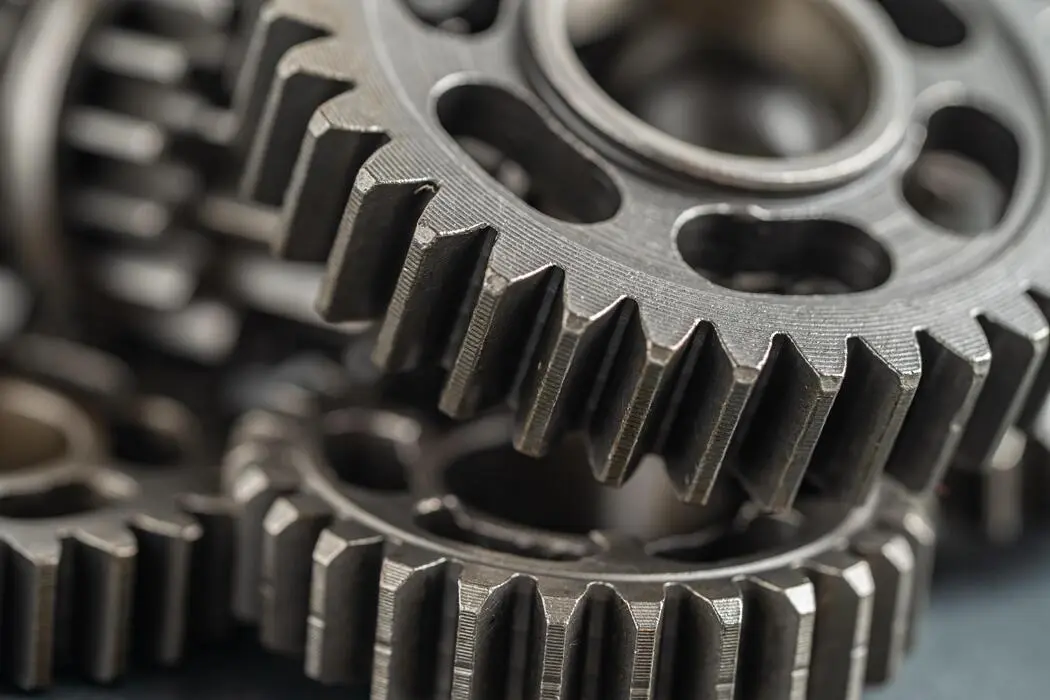

- ساعت‌ها: در ساعت‌های مکانیکی، چرخ‌دنده‌ها برای انتقال حرکت دقیق بین عقربه‌ها و مکانیزم ساعت استفاده می‌شوند.
- دستگاه‌های پزشکی: در دستگاه‌هایی مانند اسکنرهای MRI و دستگاه‌های دیالیز، چرخ‌دنده‌ها برای کنترل حرکت دقیق و انتقال قدرت استفاده می‌شوند.
- روباتیک: در ربات‌ها، چرخ‌دنده‌ها برای کنترل حرکت دقیق و انتقال قدرت بین موتور و اجزای مختلف ربات استفاده می‌شوند.
- توربین‌ها و ژنراتورهای برق: در سیستم‌های تولید برق، چرخ‌دنده‌ها برای انتقال قدرت بین توربین و ژنراتور استفاده می‌شوند.
چرخ‌دنده‌ها به دلیل توانایی در انتقال قدرت با دقت بالا و کاهش ابعاد سیستم، در بسیاری از دستگاه‌ها و سیستم‌های مکانیکی استفاده می‌شوند. انتخاب نوع مناسب چرخ‌دنده و طراحی صحیح سیستم انتقال قدرت می‌تواند عملکرد دستگاه را به شدت بهبود بخشد.
نکات مهم در طراحی و استفاده از چرخ‌دنده‌ها
در طراحی و استفاده از چرخ‌دنده‌ها، چندین نکته مهم باید در نظر گرفته شود:
- انتخاب مواد: مواد استفاده شده در ساخت چرخ‌دنده‌ها باید به گونه‌ای باشند که بتوانند فشار و سایش را تحمل کنند. مواد رایج شامل فولاد، برنج، پلاستیک و آلومینیوم هستند.
- نسبت دندانه‌ها: نسبت تعداد دندانه‌های دو چرخ‌دنده تعیین‌کننده نسبت سرعت و گشتاور بین آن‌ها است. انتخاب نسبت مناسب می‌تواند عملکرد سیستم را بهبود بخشد.
- دقت ساخت: دقت در ساخت دندانه‌ها بسیار مهم است، زیرا هرگونه عدم دقت می‌تواند باعث ایجاد صدا، ارتعاش و سایش بیش از حد شود.
- روغن‌کاری: استفاده از روغن مناسب برای کاهش سایش و افزایش عمر چرخ‌دنده‌ها بسیار مهم است.
- بررسی و نگهداری: بررسی منظم چرخ‌دنده‌ها و انجام نگهداری‌های لازم می‌تواند از خرابی‌های ناگهانی جلوگیری کند.
با توجه به اهمیت چرخ‌دنده‌ها در سیستم‌های مکانیکی، شناخت کامل از این قطعات و اصول کارکرد آن‌ها می‌تواند در طراحی و استفاده بهینه از دستگاه‌ها بسیار کمک‌کننده باشد.
چرخ‌دنده‌ها در آینده
با پیشرفت فناوری و نیاز به دستگاه‌های دقیق‌تر و کارآمدتر، چرخ‌دنده‌ها نیز در حال تکامل هستند. استفاده از مواد جدید، روش‌های ساخت پیشرفته و طراحی‌های هوشمندانه باعث بهبود عملکرد و افزایش عمر چرخ‌دنده‌ها می‌شود. برای مثال، استفاده از مواد کامپوزیتی و روش‌های تولید افزودنی در ساخت چرخ‌دنده‌ها می‌تواند وزن و هزینه تولید را کاهش دهد.
همچنین، با توسعه سیستم‌های خودکار و رباتیک، نیاز به چرخ‌دنده‌های با دقت بالا و عملکرد پایدار افزایش می‌یابد. در آینده، می‌توان انتظار داشت که چرخ‌دنده‌ها با استفاده از فناوری‌های جدید، در دستگاه‌های پیچیده‌تر و با عملکرد بهتری استفاده شوند.
