گیربکس‌های حفاری یکی از اجزای حیاتی در سیستم‌های حفاری عمیق و نیمه‌عمیق هستند که نقش کلیدی در انتقال قدرت و کنترل سرعت چرخش در دستگاه‌های حفاری ایفا می‌کنند. این قطعات با طراحی خاص خود، توانایی تحمل فشارهای مکانیکی بالا و شرایط سخت محیط‌های حفاری را دارند و به همین دلیل در صنایع نفت و گاز، معدن، آب‌چاه و حتی پروژه‌های عمرانی کاربرد گسترده‌ای دارند. در این مقاله به بررسی اصول کارکرد، انواع مختلف، ویژگی‌های فنی و نکات مهم در انتخاب و نگهداری گیربکس‌های حفاری می‌پردازیم تا شناخت کامل‌تری از این قطعات حیاتی به دست آوریم.
اصول کارکرد گیربکس حفاری
گیربکس‌های حفاری به عنوان یک سیستم انتقال قدرت عمل می‌کنند که انرژی مکانیکی موتور یا منبع اصلی را به دستگاه‌های چرخشی مانند تریپود، روتاری یا سیستم‌های پمپاژ منتقل می‌کنند. این انتقال با استفاده از دنده‌ها و چرخ‌دنده‌های مختلف صورت می‌گیرد که نسبت انتقال قدرت را تنظیم می‌کنند. در حفاری عمیق، گیربکس باید بتواند:
- سرعت چرخش مورد نیاز را با توجه به نوع سنگ و عمق حفاری تنظیم کند.
- توانایی تحمل بارهای سنگین و ضربه‌های ناگهانی را داشته باشد.
- در شرایط محیطی سخت مانند رطوبت، گرد و غبار و دماهای بالا عملکرد پایدار داشته باشد.
- از بازدهی بالا و مصرف انرژی بهینه برخوردار باشد.
در سیستم‌های حفاری، گیربکس‌ها معمولاً بین موتور و دستگاه چرخشی نصب می‌شوند و با تغییر نسبت دنده‌ها، می‌توان سرعت و گشتاور خروجی را بهینه‌سازی کرد. این قابلیت به ویژه در حفاری‌های عمیق که نیاز به کنترل دقیق سرعت و قدرت دارند، بسیار مهم است.
انواع گیربکس‌های حفاری
گیربکس‌های حفاری بر اساس کاربرد، نوع انتقال قدرت و طراحی مکانیکی به چند دسته اصلی تقسیم می‌شوند:
۱. گیربکس‌های دنده‌ای (Gearboxes)
این نوع گیربکس‌ها از دنده‌های متقارن یا غیرمتقارن برای انتقال قدرت استفاده می‌کنند و به دلیل ساختار ساده و قابلیت تحمل بار بالا، در بسیاری از دستگاه‌های حفاری مورد استفاده قرار می‌گیرند. گیربکس‌های دنده‌ای می‌توانند به صورت:
- دنده‌های مستقیم: برای انتقال قدرت بدون تغییر جهت.
- دنده‌های مخروطی: برای تغییر جهت و انتقال قدرت در زوایای مختلف.
- دنده‌های حلزونی: برای انتقال قدرت با کاهش صدای عملکرد.
گیربکس‌های دنده‌ای معمولاً در دستگاه‌های حفاری با قدرت متوسط تا بالا استفاده می‌شوند و با استفاده از روغن‌های خاص، از سایش دنده‌ها جلوگیری می‌کنند.

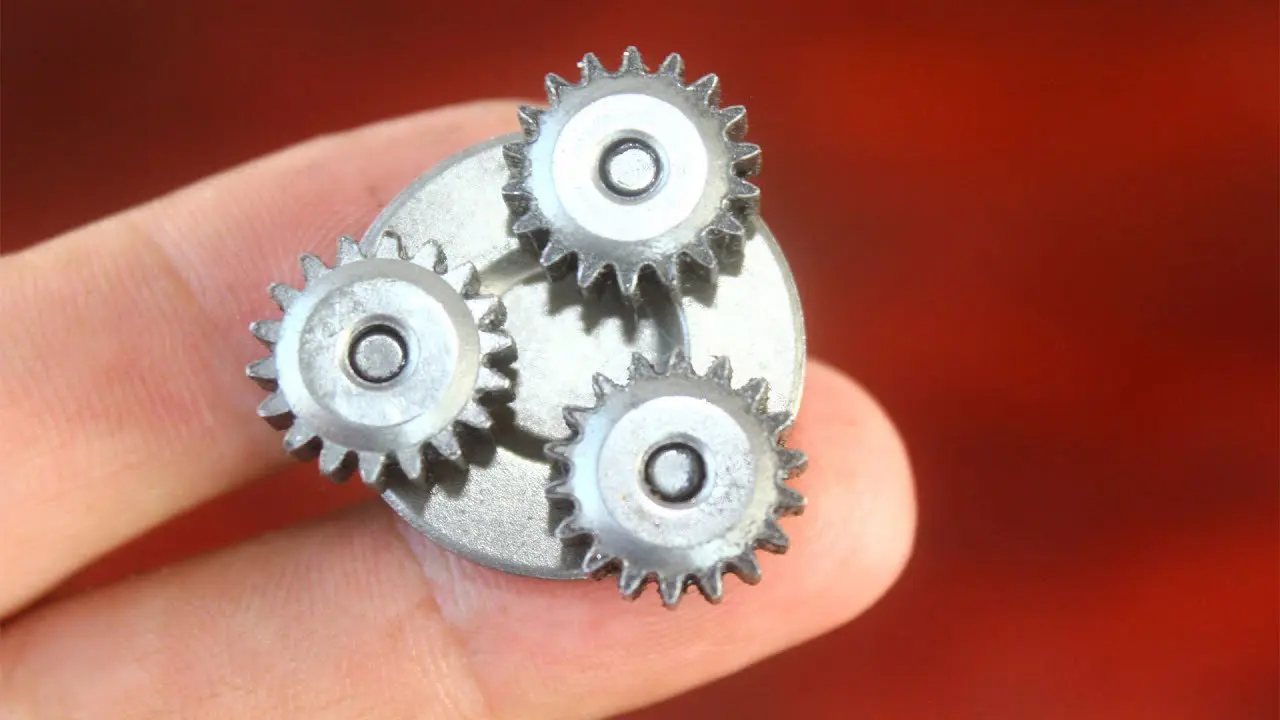

۲. گیربکس‌های سیار (Planetary Gearboxes)
این نوع گیربکس‌ها با استفاده از سیستم دنده‌های سیار، توانایی انتقال قدرت بالا با ابعاد کوچک‌تر را دارند. در گیربکس‌های سیار، دنده‌های سیار روی یک دنده مرکزی حرکت می‌کنند و با تغییر نسبت دنده‌ها، می‌توان گشتاور و سرعت خروجی را تنظیم کرد. این نوع گیربکس‌ها در دستگاه‌های حفاری با نیاز به قدرت بالا و فضای محدود بسیار کاربردی هستند.
۳. گیربکس‌های هیدرولیکی (Hydraulic Gearboxes)
در برخی سیستم‌های حفاری مدرن، از گیربکس‌های هیدرولیکی استفاده می‌شود که با استفاده از روغن تحت فشار، قدرت را منتقل می‌کنند. این نوع گیربکس‌ها قابلیت کنترل دقیق سرعت و گشتاور را دارند و در دستگاه‌های حفاری با نیاز به دقت بالا مانند حفاری‌های جهت‌دار کاربرد دارند.
۴. گیربکس‌های ترکیبی (Combination Gearboxes)
در برخی دستگاه‌های حفاری، از ترکیبی از گیربکس‌های دنده‌ای و سیار یا هیدرولیکی استفاده می‌شود تا بتوانند نیازهای مختلف انتقال قدرت را برآورده کنند. این گیربکس‌ها معمولاً در دستگاه‌های حفاری بزرگ و پیچیده مانند روتاری‌های نفت و گاز استفاده می‌شوند.
ویژگی‌های فنی مهم در انتخاب گیربکس حفاری
انتخاب گیربکس مناسب برای یک دستگاه حفاری به عوامل متعددی بستگی دارد. برخی از ویژگی‌های فنی مهم که باید در نظر گرفته شوند عبارتند از:
- توان تحمل بار: گیربکس باید بتواند بارهای مکانیکی و ضربه‌های ناگهانی را بدون آسیب دیدن تحمل کند.
- نسبت انتقال قدرت: نسبت دنده‌ها باید با نیازهای سرعت و گشتاور دستگاه هماهنگ باشد.
- نوع روغن و سیستم روانکاری: استفاده از روغن‌های خاص و سیستم‌های روانکاری مناسب، عمر گیربکس را افزایش می‌دهد.
- مقاومت در برابر شرایط محیطی: گیربکس باید در برابر رطوبت، گرد و غبار، دماهای بالا و پایین و مواد شیمیایی مقاومت داشته باشد.
- بازدهی انرژی: گیربکس با بازدهی بالا، مصرف انرژی را کاهش داده و هزینه‌های عملیاتی را کاهش می‌دهد.
- ساده‌سازی نگهداری: دسترسی آسان به قطعات و امکان تعمیر و نگهداری دوره‌ای، از عوامل مهم در انتخاب است.
در انتخاب گیربکس حفاری، باید به نیازهای خاص پروژه مانند عمق حفاری، نوع سنگ، شرایط محیطی و نوع دستگاه حفاری توجه ویژه‌ای داشت. برای مثال، در حفاری‌های عمیق نفت و گاز، گیربکس‌های با توان تحمل بالا و سیستم‌های روانکاری پیشرفته ترجیح داده می‌شوند.
نگهداری و تعمیرات گیربکس حفاری
نگهداری منظم و صحیح گیربکس‌های حفاری، عمر مفید این قطعات را افزایش داده و از خرابی‌های ناگهانی جلوگیری می‌کند. برخی از اقدامات مهم در نگهداری گیربکس‌ها شامل:
- کنترل دوره‌ای سطح روغن: کاهش سطح روغن یا آلودگی آن می‌تواند باعث سایش دنده‌ها و خرابی گیربکس شود.
- بررسی و تعویض فیلتر روغن: فیلترهای آلوده می‌توانند باعث کاهش کیفیت روغن و افزایش سایش شوند.
- کنترل دما: افزایش غیرمعمول دما ممکن است نشانه‌ای از مشکلاتی مانند کمبود روغن یا خرابی سیستم روانکاری باشد.
- بررسی صدا و لرزش: صدای غیرمعمول یا لرزش بیش از حد ممکن است نشان‌دهنده خرابی دنده‌ها یا مشکلات مکانیکی باشد.
- تعمیر و تعویض قطعات ساییده: دنده‌ها، یاتاقان‌ها و سایر قطعات باید در صورت سایش یا آسیب دیدن به موقع تعویض شوند.
نگهداری پیشگیرانه و برنامه‌ریزی شده می‌تواند هزینه‌های تعمیرات اضطراری را کاهش داده و از توقف غیرمترقبه دستگاه‌های حفاری جلوگیری کند. همچنین، استفاده از روغن‌های با کیفیت و مناسب برای نوع گیربکس، از سایش و خرابی زودرس جلوگیری می‌کند.
چالش‌های رایج در استفاده از گیربکس‌های حفاری
استفاده از گیربکس‌های حفاری با چالش‌هایی همراه است که باید در طراحی، انتخاب و نگهداری این قطعات در نظر گرفته شوند:
- سایش و فرسایش: شرایط سخت محیط‌های حفاری مانند گرد و غبار، رطوبت و مواد شیمیایی می‌تواند باعث سایش سریع دنده‌ها و سایر قطعات شود.
- بازدهی انرژی: برخی گیربکس‌ها ممکن است در انتقال قدرت از بازدهی پایین‌تری برخوردار باشند که می‌تواند هزینه‌های انرژی را افزایش دهد.
- صدا و لرزش: برخی طراحی‌ها ممکن است باعث تولید صدای بیش از حد یا لرزش شوند که می‌تواند بر کارایی دستگاه تأثیر منفی بگذارد.
- محدودیت‌های ابعادی: در برخی دستگاه‌های حفاری، فضای محدود ممکن است انتخاب گیربکس مناسب را محدود کند.
- نیاز به تخصص: نصب، تنظیم و نگهداری گیربکس‌های حفاری نیاز به تخصص فنی دارد و ممکن است نیاز به آموزش کارکنان باشد.
برای مقابله با این چالش‌ها، استفاده از مواد با کیفیت بالا، طراحی‌های مدرن و سیستم‌های روانکاری پیشرفته می‌تواند بسیار مؤثر باشد. همچنین، انتخاب گیربکس از برندهای معتبر و با تجربه در صنعت حفاری می‌تواند از بسیاری از مشکلات جلوگیری کند.
آینده گیربکس‌های حفاری
با پیشرفت فناوری و نیاز به حفاری‌های عمیق‌تر و پیچیده‌تر، گیربکس‌های حفاری نیز در حال تکامل هستند. برخی از روندهای آینده این صنعت شامل:
- استفاده از مواد پیشرفته مانند کامپوزیت‌ها و فلزات با مقاومت بالاتر برای کاهش وزن و افزایش عمر مفید.
- بکارگیری سیستم‌های هوشمند برای کنترل و نظارت بر عملکرد گیربکس‌ها.
- تکامل سیستم‌های روانکاری با استفاده از روغن‌های بیولوژیک و هوشمند.
- پیشرفت در طراحی گیربکس‌های هیبریدی که ترکیبی از سیستم‌های مکانیکی و هیدرولیکی را استفاده می‌کنند.
- افزایش استفاده از گیربکس‌های با بازدهی انرژی بالا برای کاهش هزینه‌های عملیاتی.
با توجه به اهمیت گیربکس‌ها در صنعت حفاری، تحقیقات و توسعه در این زمینه به سرعت در حال پیشرفت است. استفاده از فناوری‌های جدید می‌تواند کارایی دستگاه‌های حفاری را افزایش داده و هزینه‌های عملیاتی را کاهش دهد.
در نهایت، شناخت کامل از انواع، ویژگی‌ها و روش‌های نگهداری گیربکس‌های حفاری می‌تواند به بهبود عملکرد دستگاه‌های حفاری و افزایش عمر مفید این قطعات کمک کند. برای اطلاعات بیشتر در زمینه تجهیزات و فناوری‌های مرتبط با صنعت حفاری، می‌توانید به مقالات تخصصی ماشین مگ مراجعه کنید.
