در طراحی و اجرای ساختمان‌ها، یکی از موضوعات حیاتی که اغلب مورد توجه قرار نمی‌گیرد اما نقش بسیار مهمی در ایمنی و عملکرد سیستم‌های الکتریکی دارد، هم‌بندی ساختمان است. این سیستم که به عنوان یکی از پایه‌های ایمنی الکتریکی شناخته می‌شود، وظیفه اصلی آن جلوگیری از برق‌گرفتگی و محافظت از افراد و تجهیزات در برابر خطرات الکتریکی است. اما هم‌بندی دقیقاً چیست؟ چگونه کار می‌کند؟ و چه نکات مهمی در اجرای صحیح آن باید رعایت شود؟ در این مقاله به بررسی این موضوعات می‌پردازیم و به نکات کلیدی در زمینه هم‌بندی ساختمان و نقش آن در جلوگیری از برق‌گرفتگی می‌پردازیم.
هم‌بندی ساختمان چیست؟
هم‌بندی ساختمان یا سیستم هم‌بندی الکتریکی، یک شبکه از کابل‌ها و اتصالات است که تمام اجزای فلزی ساختمان، از جمله لوله‌کشی، سازه‌های فلزی، تجهیزات الکتریکی و حتی بدنه دستگاه‌ها را به یکدیگر متصل می‌کند. هدف اصلی این سیستم، ایجاد یک مسیر با مقاومت الکتریکی بسیار کم برای جریان‌های فرار (جریان‌های ناخواسته) است. این جریان‌ها ممکن است به دلیل نقص در ایزولاسیون، ضربه برق یا سایر مشکلات الکتریکی ایجاد شوند.
در واقع، هم‌بندی باعث می‌شود که در صورت بروز خطا، جریان فرار به جای عبور از بدن انسان یا تجهیزات، از طریق این شبکه به زمین منتقل شود. این عمل نه تنها از برق‌گرفتگی جلوگیری می‌کند، بلکه خطر آتش‌سوزی و آسیب به تجهیزات الکتریکی را نیز کاهش می‌دهد.
چگونه هم‌بندی از برق‌گرفتگی جلوگیری می‌کند؟
برای درک بهتر نقش هم‌بندی در جلوگیری از برق‌گرفتگی، باید به مکانیسم عملکرد آن پرداخت:
- ایجاد مسیر جریان: هم‌بندی یک مسیر با مقاومت پایین برای جریان‌های فرار فراهم می‌کند. این مسیر به گونه‌ای طراحی شده است که جریان ناخواسته به جای عبور از بدن انسان، از طریق کابل‌های هم‌بندی به زمین منتقل شود.
- کاهش اختلاف پتانسیل: در صورت بروز خطا، هم‌بندی باعث یکسان‌سازی پتانسیل الکتریکی بین اجزای فلزی ساختمان می‌شود. این کار از ایجاد اختلاف پتانسیل خطرناک بین اجزای مختلف جلوگیری می‌کند که می‌تواند منجر به برق‌گرفتگی شود.
- فعال‌سازی دستگاه‌های حفاظتی: در بسیاری از سیستم‌های الکتریکی، هم‌بندی با دستگاه‌های حفاظتی مانند رله‌های جریان به زمین یا فشنگ‌های محافظتی همکاری می‌کند. این دستگاه‌ها در صورت تشخیص جریان فرار، مدار را قطع کرده و از بروز خطر جلوگیری می‌کنند.
هم‌بندی همچنین در کاهش خطرات ناشی از جریان‌های ناخواسته در سیستم‌های الکتریکی نقش دارد. برای مثال، در صورت بروز خطا در یک دستگاه الکتریکی، جریان فرار ممکن است از طریق بدنه فلزی دستگاه به زمین منتقل شود. اگر هم‌بندی صحیحی وجود نداشته باشد، این جریان ممکن است از طریق بدن انسان به زمین برود که منجر به برق‌گرفتگی می‌شود.
نکات مهم در اجرای هم‌بندی ساختمان
برای اینکه هم‌بندی ساختمان به درستی عمل کند و از برق‌گرفتگی جلوگیری نماید، باید نکات مهمی در طراحی و اجرای آن رعایت شود:
1. انتخاب مواد مناسب
مواد استفاده شده در هم‌بندی باید دارای مقاومت الکتریکی پایین و مقاومت مکانیکی بالا باشند. معمولاً از کابل‌های مسی یا آلومینیومی با مقطع مناسب استفاده می‌شود. همچنین، اتصالات باید به گونه‌ای طراحی شوند که مقاومت الکتریکی آنها به حداقل برسد.

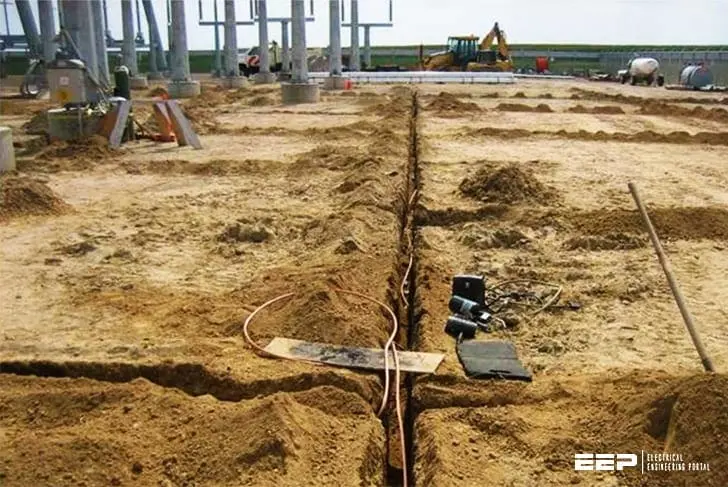

2. طراحی شبکه هم‌بندی
شبکه هم‌بندی باید به گونه‌ای طراحی شود که تمام اجزای فلزی ساختمان به آن متصل شوند. این شامل:
- لوله‌کشی آب و گاز
- سازه‌های فلزی ساختمان
- تجهیزات الکتریکی و الکترونیکی
- بدنه دستگاه‌ها و تجهیزات
همچنین، شبکه هم‌بندی باید به زمین اصلی ساختمان متصل شود تا جریان‌های فرار به زمین منتقل شوند.

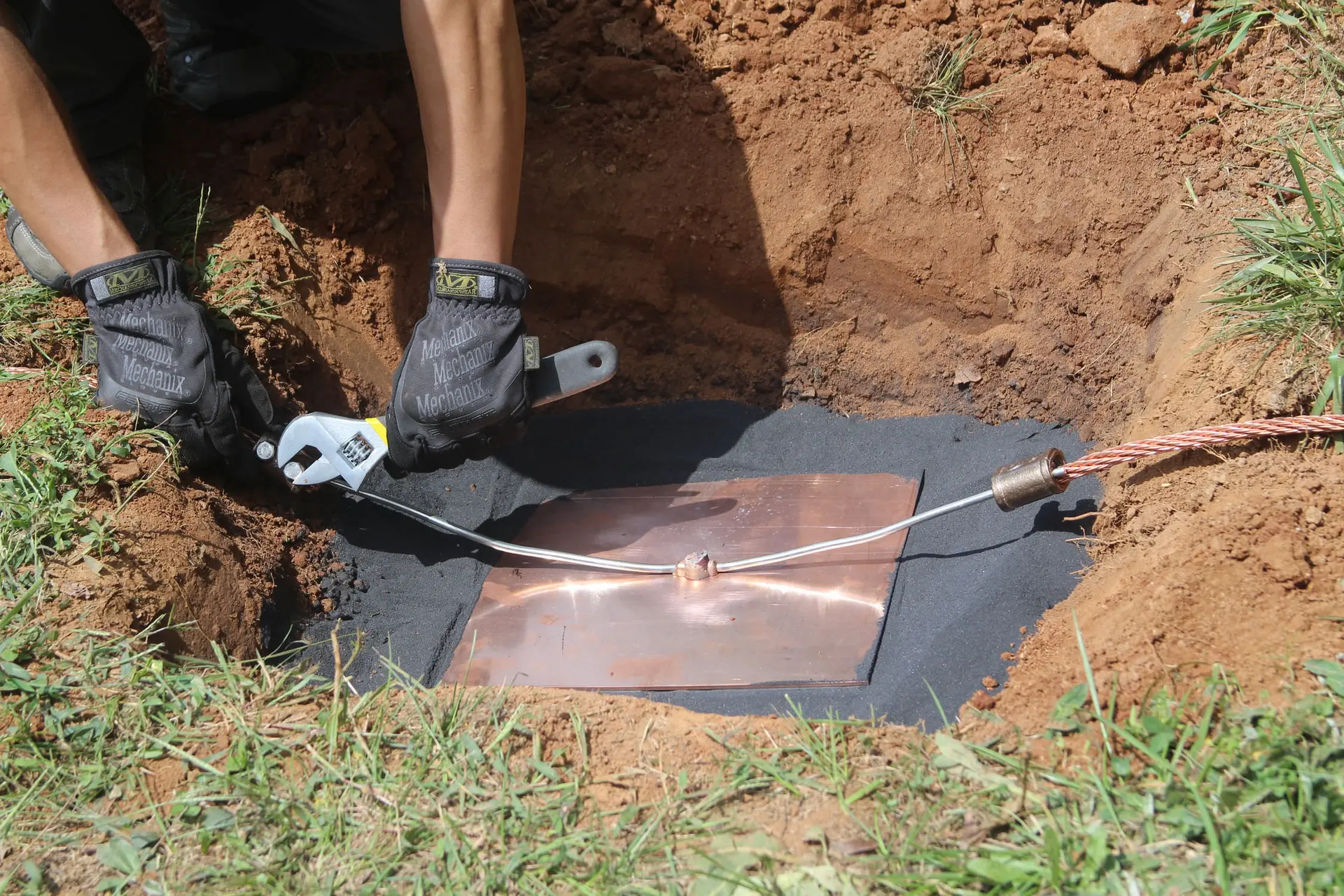

3. اتصال صحیح به زمین

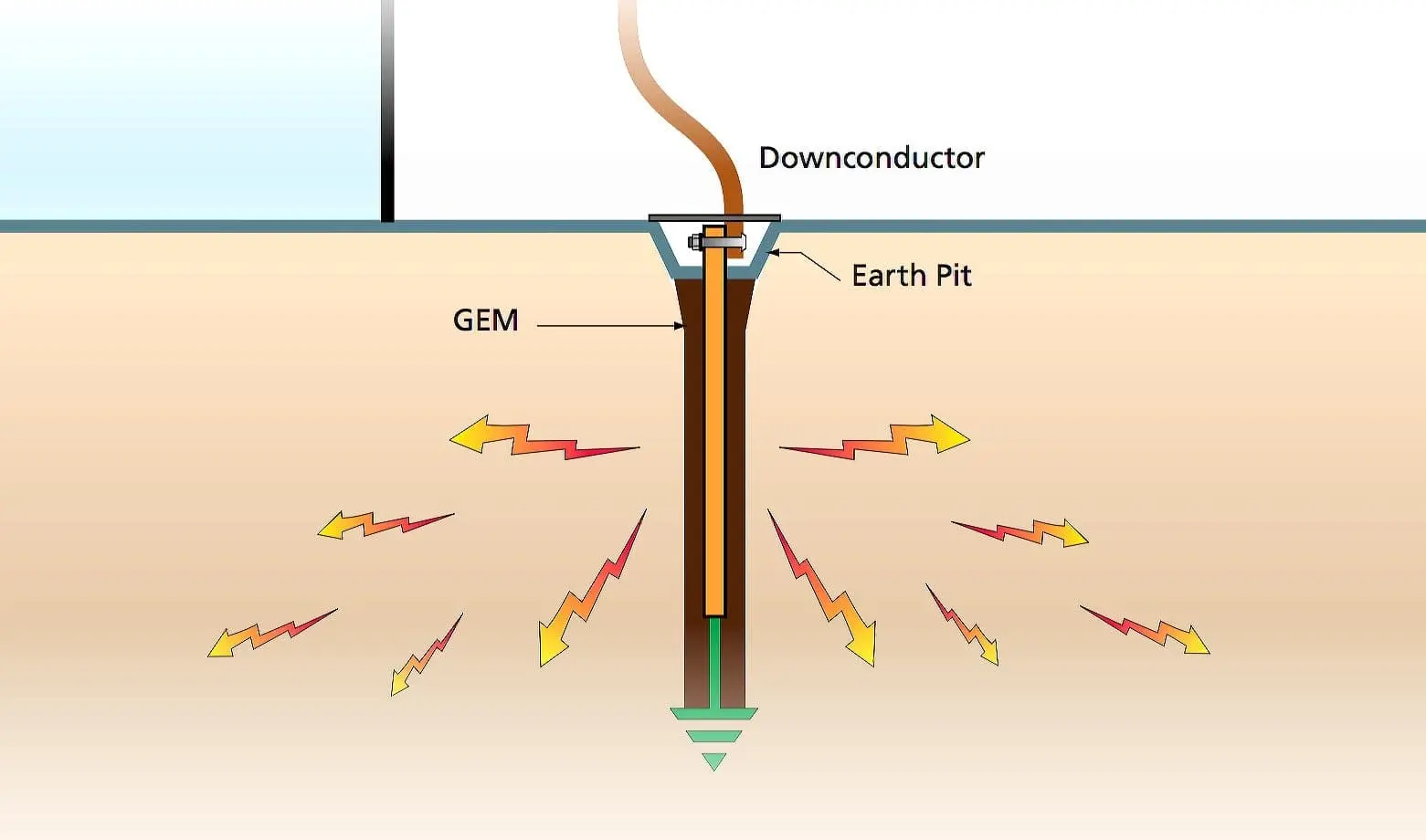

یکی از مهم‌ترین بخش‌های هم‌بندی، اتصال صحیح آن به زمین است. زمین باید دارای مقاومت الکتریکی پایین باشد و به درستی طراحی شده باشد. برای این منظور، معمولاً از الکترودهای زمین مانند میله‌های فلزی یا صفحه‌های مسی استفاده می‌شود که به عمق کافی در زمین فرو برده می‌شوند.
4. بررسی و نگهداری منظم
هم‌بندی مانند سایر سیستم‌های الکتریکی، نیاز به بررسی و نگهداری منظم دارد. باید از صحت عملکرد اتصالات، مقاومت الکتریکی شبکه و اتصال به زمین اطمینان حاصل شود. همچنین، در صورت بروز هرگونه تغییر در ساختمان یا اضافه شدن تجهیزات جدید، باید بررسی شود که آیا این تغییرات با سیستم هم‌بندی سازگار هستند یا خیر.
خطاهای رایج در هم‌بندی و چگونگی جلوگیری از آنها
در اجرای سیستم‌های هم‌بندی، ممکن است برخی خطاهای رایج رخ دهد که می‌تواند عملکرد آن را تحت تأثیر قرار دهد:
- اتصالات ضعیف: اگر اتصالات بین کابل‌های هم‌بندی و اجزای فلزی ضعیف باشند، مقاومت الکتریکی افزایش می‌یابد و عملکرد سیستم کاهش می‌یابد. برای جلوگیری از این مشکل، باید از اتصالات مناسب و با کیفیت استفاده کرد.
- عدم اتصال برخی اجزا: اگر برخی از اجزای فلزی ساختمان به شبکه هم‌بندی متصل نشوند، خطر برق‌گرفتگی باقی می‌ماند. باید اطمینان حاصل شود که تمام اجزای فلزی به درستی متصل شده‌اند.
- عدم رعایت استانداردها: عدم رعایت استانداردهای ملی و بین‌المللی در طراحی و اجرای هم‌بندی می‌تواند منجر به عملکرد نامناسب سیستم شود. باید از آخرین نسخه استانداردهای مربوطه مانند استاندارد 303 (استاندارد هم‌بندی در ایران) پیروی کرد.
- عدم نگهداری: عدم بررسی و نگهداری منظم می‌تواند باعث خوردگی، افزایش مقاومت و عملکرد نامناسب سیستم شود. باید برنامه‌ریزی منظم برای بررسی و نگهداری انجام شود.
اهمیت هم‌بندی در ساختمان‌های جدید و قدیمی
هم‌بندی نه تنها در ساختمان‌های جدید بلکه در ساختمان‌های قدیمی نیز بسیار مهم است. در ساختمان‌های قدیمی، ممکن است سیستم‌های الکتریکی به روز نشده باشند و خطر برق‌گرفتگی بیشتر باشد. در این موارد، بررسی و به‌روزرسانی سیستم هم‌بندی می‌تواند ایمنی را افزایش دهد.
در ساختمان‌های جدید، هم‌بندی باید از ابتدای طراحی در نظر گرفته شود. این کار نه تنها ایمنی را افزایش می‌دهد، بلکه در صورت بروز خطا، از آسیب به تجهیزات و افراد جلوگیری می‌کند. همچنین، در ساختمان‌های تجاری و صنعتی، اهمیت هم‌بندی بیشتر است زیرا در این مکان‌ها تجهیزات الکتریکی بیشتری وجود دارد و خطر برق‌گرفتگی بالاتر است.
نکات پایانی و توصیه‌ها
هم‌بندی ساختمان یکی از عوامل کلیدی در ایمنی الکتریکی است. برای اجرای صحیح آن، باید به نکات زیر توجه کرد:
- از مواد و کابل‌های با کیفیت برای هم‌بندی استفاده کنید.
- تمام اجزای فلزی ساختمان را به شبکه هم‌بندی متصل کنید.
- اتصالات را به درستی و با استفاده از روش‌های مناسب انجام دهید.
- سیستم هم‌بندی را به زمین اصلی ساختمان متصل کنید.
- بررسی و نگهداری منظم سیستم را فراموش نکنید.
- از آخرین نسخه استانداردهای ملی و بین‌المللی پیروی کنید.
در صورت نیاز به اطلاعات بیشتر یا راهنمایی در زمینه طراحی و اجرای سیستم‌های هم‌بندی، می‌توانید به منابع تخصصی یا متخصصان این حوزه مراجعه کنید. همچنین، برای آشنایی با آخرین نوآوری‌ها و روش‌های اجرای سیستم‌های الکتریکی در ساختمان‌ها، می‌توانید به مقالات و گزارش‌های تخصصی ماشین مگ مراجعه نمایید.
