در طراحی و ساخت ساختمان‌ها، یکی از عناصر حیاتی که اغلب مورد توجه قرار نمی‌گیرد اما نقش بسیار مهمی در عملکرد صحیح سیستم‌های آب‌رسانی و تخلیه دارد، ناودان ساختمان است. ناودان‌ها به عنوان راهروهای مخفی زیرزمینی یا سطحی عمل می‌کنند که آب باران، آب‌های سطحی و حتی آب‌های زیرزمینی را از اطراف و زیر ساختمان هدایت و تخلیه می‌کنند. انتخاب ظرفیت مناسب برای ناودان‌ها می‌تواند از سیلاب‌های داخلی، آسیب به بنای ساختمان و حتی خطرات بهداشتی جلوگیری کند. در این مقاله به بررسی تعریف دقیق ناودان، اهمیت انتخاب ظرفیت مناسب، عوامل مؤثر در این انتخاب و نکات کاربردی برای طراحی و اجرای صحیح آن می‌پردازیم.
ناودان ساختمان چیست؟
ناودان ساختمان یک سیستم شبکه‌ای از لوله‌ها، کانال‌ها و گاهی اوقات چاه‌های تخلیه است که برای جمع‌آوری و هدایت آب‌های سطحی و زیرزمینی طراحی شده‌اند. این سیستم‌ها می‌توانند زیرزمینی (مانند ناودان‌های فرانسوی یا چاه‌های تخلیه) یا سطحی (مانند ناودان‌های کانالی) باشند. هدف اصلی ناودان‌ها جلوگیری از تجمع آب در اطراف یا زیر ساختمان، کاهش فشار آب بر روی بنای ساختمان و هدایت آب به سیستم‌های فاضلاب یا شبکه‌های آبخیز طبیعی است.

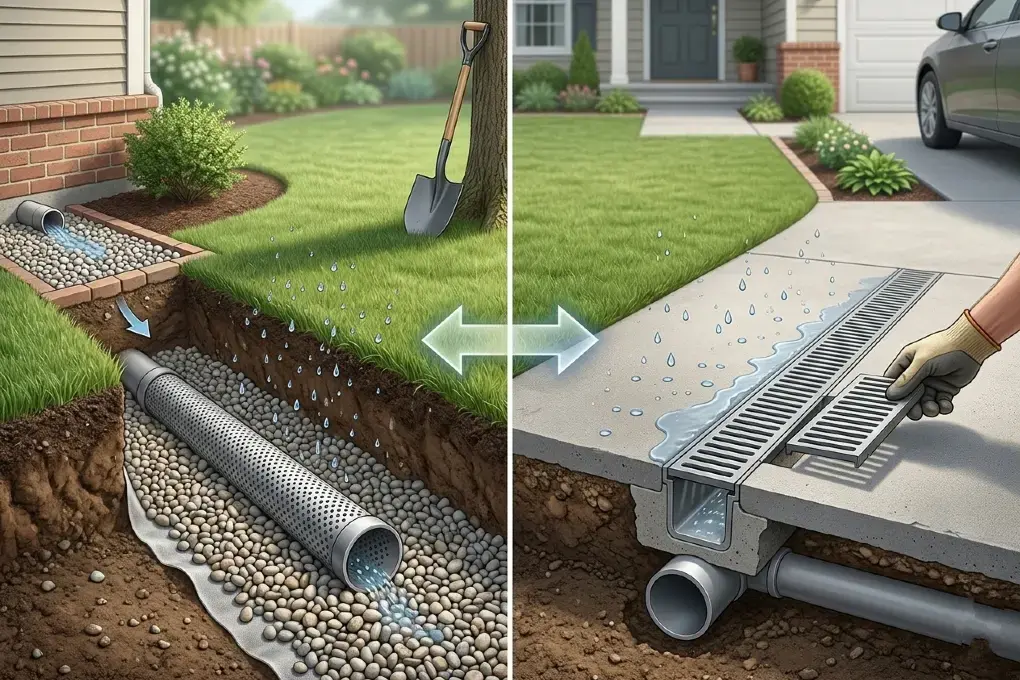

ناودان‌ها در انواع مختلفی طراحی می‌شوند، از جمله:

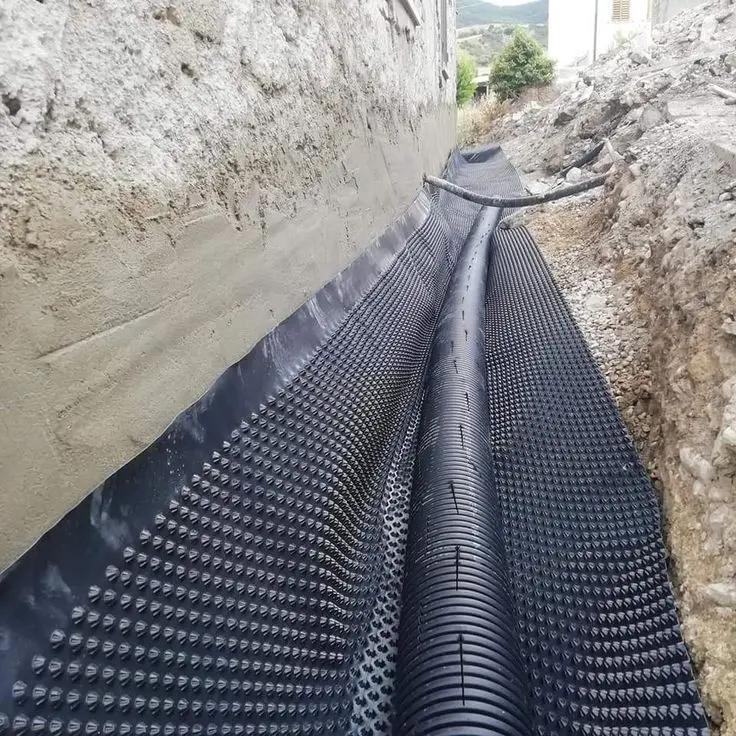

- ناودان‌های فرانسوی (French Drains): این نوع ناودان‌ها شامل یک لوله نفوذپذیر هستند که در یک لایه از سنگ‌دانه یا شن قرار می‌گیرند و آب را به سمت یک نقطه تخلیه هدایت می‌کنند. این سیستم‌ها معمولاً برای مناطق با آب‌های زیرزمینی بالا یا در مناطق شیب‌دار استفاده می‌شوند.

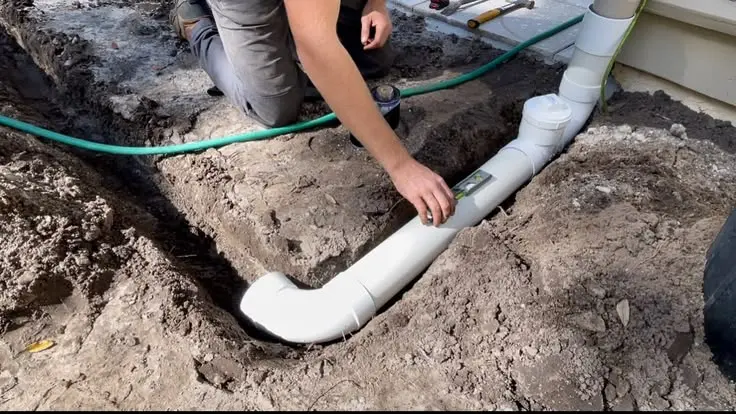

- ناودان‌های کانالی: این ناودان‌ها از کانال‌های بتنی یا پلاستیکی تشکیل شده‌اند که آب را به صورت مستقیم به سیستم فاضلاب هدایت می‌کنند. این نوع ناودان‌ها بیشتر در مناطق شهری و در زیر خیابان‌ها یا پارکینگ‌ها استفاده می‌شوند.
- چاه‌های تخلیه: این سیستم‌ها شامل چاه‌هایی هستند که آب را به لایه‌های زیرزمینی هدایت می‌کنند یا به شبکه‌های فاضلاب متصل می‌شوند. چاه‌های تخلیه معمولاً در مناطق با شیب کم یا در مواردی که امکان هدایت آب به شبکه‌های فاضلاب وجود ندارد، استفاده می‌شوند.
هر یک از این سیستم‌ها دارای مزایا و معایب خاص خود هستند و انتخاب نوع مناسب بستگی به شرایط جغرافیایی، نوع ساختمان، میزان بارندگی و سایر عوامل دارد.
چرا انتخاب ظرفیت مناسب ناودان مهم است؟
انتخاب ظرفیت ناودان به معنای تعیین اندازه و ظرفیت لوله‌ها، کانال‌ها و سیستم‌های تخلیه برای مدیریت حجم آب ورودی است. اگر ظرفیت ناودان کمتر از نیاز باشد، آب نمی‌تواند به درستی تخلیه شود و منجر به:
- سیلاب در زیرزمین یا اطراف ساختمان
- آب‌گیری و آسیب به بنای ساختمان
- تجمع آب در فضاهای زیرزمینی و ایجاد شرایط نامناسب بهداشتی
- افزایش فشار بر روی سیستم‌های فاضلاب و احتمال خرابی آن‌ها
از سوی دیگر، اگر ظرفیت ناودان بیش از حد انتخاب شود، هزینه‌های ساخت و نگهداری افزایش می‌یابد و منابع به هدر می‌روند. بنابراین، انتخاب ظرفیت مناسب نیازمند تحلیل دقیق عوامل مختلف است.
عوامل مؤثر در انتخاب ظرفیت ناودان
برای انتخاب ظرفیت مناسب ناودان، باید به چندین عامل کلیدی توجه کرد:
1. میزان بارندگی منطقه
یکی از مهم‌ترین عوامل در انتخاب ظرفیت ناودان، میزان بارندگی سالانه و شدت باران‌های شدید در منطقه است. مناطق با بارندگی بالا نیاز به ناودان‌هایی با ظرفیت بالاتر دارند. برای مثال، در مناطق کوهستانی یا ساحلی که بارندگی شدید و کوتاه‌مدت رایج است، ناودان‌ها باید بتوانند حجم زیادی از آب را در مدت کوتاهی تخلیه کنند.
2. شیب زمین و ارتفاع ساختمان
شیب زمین و ارتفاع ساختمان نقش مهمی در طراحی ناودان دارند. در زمین‌های شیب‌دار، آب به صورت طبیعی به سمت پایین حرکت می‌کند و طراحی ناودان ساده‌تر است. اما در زمین‌های مسطح یا با شیب کم، نیاز به سیستم‌های تخلیه فعال‌تر و با ظرفیت بالاتر وجود دارد. همچنین، ساختمان‌های بلندتر نیاز به ناودان‌هایی با ظرفیت بیشتر دارند زیرا سطح جمع‌آوری آب در آن‌ها بیشتر است.
3. نوع خاک و نفوذپذیری آن
خاک‌های نفوذپذیر مانند شن و ماسه آب را به سرعت جذب می‌کنند و نیاز به ناودان‌های با ظرفیت کمتر دارند، در حالی که خاک‌های غیرنفوذپذیر مانند رسی یا لای نیاز به ناودان‌هایی با ظرفیت بالاتر دارند زیرا آب در سطح باقی می‌ماند و باید به سرعت تخلیه شود.
4. مساحت سطح جمع‌آوری آب
مساحت سقف، حیاط، پارکینگ و سایر مناطق اطراف ساختمان که آب باران را جمع‌آوری می‌کنند، باید در محاسبات ظرفیت ناودان در نظر گرفته شود. برای مثال، یک پارکینگ بزرگ نیاز به ناودان‌هایی با ظرفیت بسیار بالاتر از یک حیاط کوچک دارد.
5. نوع سیستم فاضلاب و شبکه‌های آبخیز
اگر ناودان به شبکه فاضلاب شهری متصل شود، ظرفیت آن باید با ظرفیت شبکه فاضلاب هماهنگ باشد. در غیر این صورت، ممکن است آب در سیستم فاضلاب تجمع یابد و باعث سیلاب شود. همچنین، در مناطق بدون شبکه فاضلاب، ناودان باید به چاه‌های تخلیه یا مناطق طبیعی آبخیز متصل شود.
6. استانداردهای محلی و ملی
استانداردهای طراحی و اجرای ناودان‌ها در هر کشور یا منطقه ممکن است متفاوت باشد. برای مثال، استانداردهای سازمان ملی استاندارد ایران (ایسو) یا استانداردهای محلی باید در طراحی در نظر گرفته شوند. این استانداردها معمولاً شامل محاسبات هیدرولیکی، مواد مورد استفاده و روش‌های اجرای ناودان هستند.
نکات کاربردی برای انتخاب ظرفیت ناودان
برای انتخاب ظرفیت مناسب ناودان، می‌توانید از نکات زیر استفاده کنید:
1. محاسبه حجم آب ورودی
اولین گام در انتخاب ظرفیت ناودان، محاسبه حجم آب ورودی است. این حجم شامل:
- آب باران از سقف (با استفاده از مساحت سقف و شدت بارندگی)
- آب‌های سطحی از حیاط، پارکینگ یا سایر مناطق
- آب‌های زیرزمینی در صورت وجود
فرمول ساده‌ای برای محاسبه حجم آب باران از سقف به صورت زیر است:
حجم آب = مساحت سقف (متر مربع) × شدت بارندگی (میلی‌متر) × ضریب جریان
برای مثال، اگر سقف یک ساختمان ۲۰۰ متر مربع باشد و شدت بارندگی در منطقه ۵۰ میلی‌متر در ساعت باشد، حجم آب ورودی در یک ساعت برابر با:
۲۰۰ × ۰٫۰۵ × ضریب جریان (معمولاً بین ۰٫۷ تا ۰٫۹)
این محاسبه باید برای باران‌های شدیدتر نیز انجام شود تا ظرفیت ناودان برای شرایط بحرانی نیز کافی باشد.
2. انتخاب قطر لوله‌ها و کانال‌ها
قطر لوله‌ها و کانال‌های ناودان باید بر اساس حجم آب ورودی و سرعت جریان انتخاب شوند. لوله‌های با قطر کوچک برای مناطق با بارندگی کم و مساحت جمع‌آوری کم کافی هستند، اما برای مناطق بزرگتر یا با بارندگی شدید، لوله‌های با قطر بزرگتر یا کانال‌های بتنی مورد نیاز است.
معمولاً قطر لوله‌ها بین ۱۰۰ تا ۳۰۰ میلی‌متر برای ساختمان‌های معمولی و بین ۳۰۰ تا ۶۰۰ میلی‌متر برای ساختمان‌های بزرگتر یا مناطق با بارندگی بالا انتخاب می‌شود.
3. شیب مناسب برای جریان آب
شیب لوله‌ها و کانال‌ها باید به گونه‌ای باشد که آب به سرعت جریان یابد و تجمع نیابد. شیب حداقل باید ۱ درصد (۱ سانتی‌متر در هر متر) باشد، اما در مواردی که حجم آب زیاد است، شیب بیشتری لازم است. شیب بیش از حد نیز می‌تواند باعث افزایش سرعت جریان و سایش لوله‌ها شود.
4. استفاده از مواد مناسب
مواد مورد استفاده در ساخت ناودان باید مقاومت کافی در برابر فشار آب، مواد شیمیایی و عوامل محیطی داشته باشند. لوله‌های پلی‌اتیلن (PE)، پلی‌وینیل کلراید (PVC) و بتنی از مواد رایج برای ناودان‌ها هستند. همچنین، استفاده از سنگ‌دانه‌های نفوذپذیر در ناودان‌های فرانسوی بسیار مهم است.
5. طراحی سیستم تخلیه
ناودان باید به یک سیستم تخلیه مناسب متصل شود. این سیستم می‌تواند شامل:
- چاه‌های تخلیه برای هدایت آب به لایه‌های زیرزمینی
- شبکه فاضلاب شهری برای تخلیه آب به سیستم مرکزی
- کانال‌های سطحی برای هدایت آب به مناطق طبیعی آبخیز
در طراحی سیستم تخلیه باید اطمینان حاصل شود که ظرفیت آن با ظرفیت ناودان هماهنگ است.
6. تست و بررسی عملکرد
پس از اجرای ناودان، باید عملکرد آن در شرایط واقعی بررسی شود. این کار می‌تواند شامل:
- تست بارندگی مصنوعی برای بررسی ظرفیت تخلیه
- بررسی نشت آب و عملکرد لوله‌ها
- کنترل سطح آب در مناطق اطراف ساختمان
در صورت نیاز، تنظیمات لازم باید انجام شود.
نکات نهایی و توصیه‌ها
انتخاب ظرفیت مناسب ناودان ساختمان نیازمند تحلیل دقیق و توجه به عوامل مختلف است. برخی از نکات نهایی که باید در نظر گرفت:
- همیشه ظرفیت ناودان را برای شرایط بحرانی (باران‌های شدید) طراحی کنید، نه فقط شرایط معمول.
- از مواد با کیفیت و استاندارد برای ساخت ناودان استفاده کنید تا از طول عمر و عملکرد صحیح آن اطمینان حاصل شود.
- در صورت امکان، با مهندسان متخصص مشورت کنید تا طراحی بهینه و مطابق با استانداردها انجام شود.
- نگهداری منظم ناودان‌ها از جمله تمیزکاری لوله‌ها و بررسی نشت‌ها بسیار مهم است.
در نهایت، طراحی صحیح ناودان نه تنها از آسیب به ساختمان جلوگیری می‌کند، بلکه به حفظ محیط زیست و جلوگیری از سیلاب‌های شهری کمک می‌کند. برای اطلاعات بیشتر در مورد سیستم‌های تخلیه آب و طراحی ساختمان، می‌توانید به مقالات مرتبط در ماشین مگ مراجعه کنید.
