تونل‌ها به عنوان یکی از مهم‌ترین زیرساخت‌های شهری و حمل‌ونقل شناخته می‌شوند و ساخت آن‌ها بدون استفاده از فناوری‌های پیشرفته و ماشین‌آلات تخصصی غیرممکن است. یکی از پیچیده‌ترین و مهم‌ترین مراحل در ساخت تونل، حفاری آن است. ماشین‌های حفاری تونل با استفاده از فناوری‌های مدرن و روش‌های مهندسی دقیق، امکان ایجاد تونل‌ها در زیر زمین، زیر آب یا حتی در کوه‌ها را فراهم می‌کنند. اما این ماشین‌ها دقیقاً چگونه کار می‌کنند؟ در این مقاله به بررسی اصول کارکرد، انواع مختلف و مراحل حفاری تونل با استفاده از این دستگاه‌های پیشرفته می‌پردازیم.
ماشین‌های حفاری تونل و اصول کارکرد آن‌ها
ماشین‌های حفاری تونل یا به اصطلاح تونل‌بور (Tunnel Boring Machine) دستگاه‌های عظیم‌الجثه‌ای هستند که برای ایجاد تونل‌ها در انواع مختلف زمین‌ها طراحی شده‌اند. این ماشین‌ها با استفاده از ابزارهای برشی، چرخش و فشار مکانیکی، سنگ‌ها و خاک را می‌شکنند و تونل را به تدریج ایجاد می‌کنند. یکی از ویژگی‌های اصلی این دستگاه‌ها، توانایی حفاری در شرایط مختلف زمین‌شناسی و محیطی است.

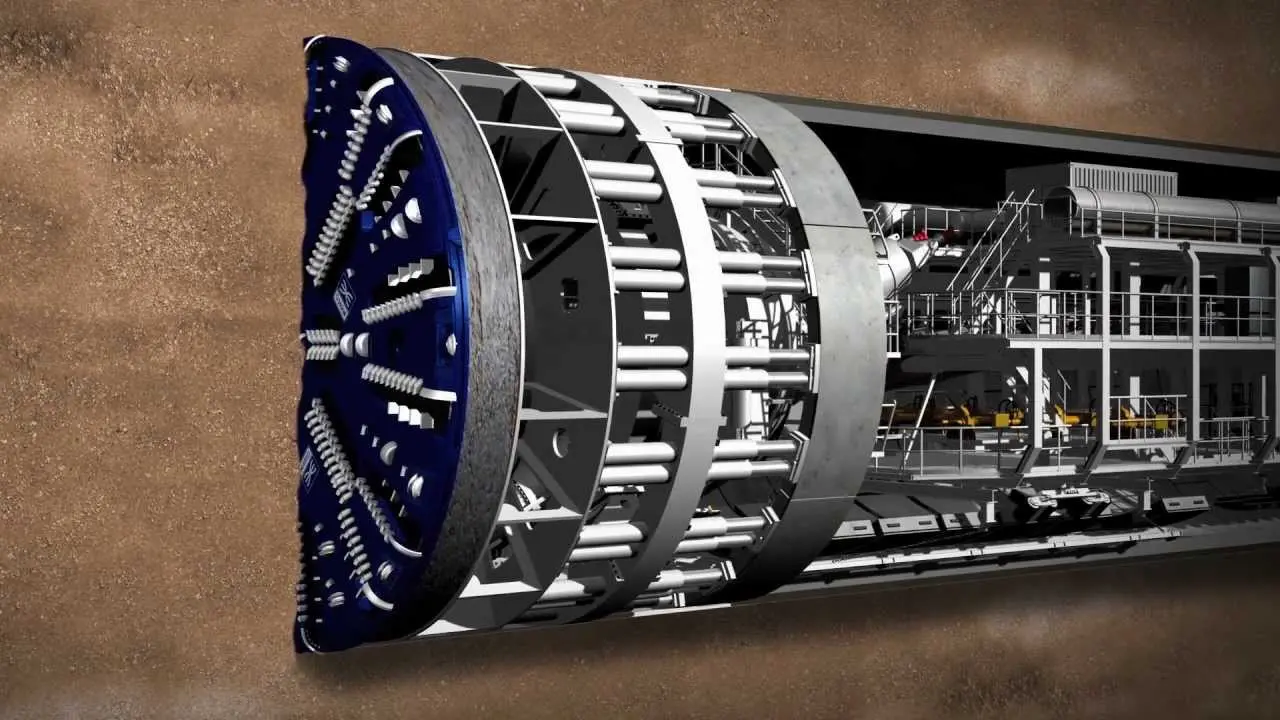

تونل‌بورها معمولاً از یک سر برشی (Cutting Head) تشکیل شده‌اند که با دندانه‌ها، چنگال‌ها یا دیسک‌های برشی مجهز است. این سر برشی با چرخش و فشار به سنگ‌ها و خاک، آن‌ها را خرد کرده و به داخل دستگاه می‌کشاند. سپس مواد خردشده توسط سیستم‌های انتقال داخلی به خارج از تونل منتقل می‌شوند. در برخی موارد، برای تثبیت دیواره‌های تونل، از سیستم‌های تزریق بتن یا نصب لاینرهای فلزی استفاده می‌شود.
یکی از مهم‌ترین جنبه‌های کارکرد این ماشین‌ها، سیستم‌های هدایت و کنترل دقیق آنهاست. اپراتورهای ماهر با استفاده از حسگرها و سیستم‌های ناوبری، مسیر حفاری را تنظیم کرده و از انحراف تونل جلوگیری می‌کنند. این سیستم‌ها به ویژه در تونل‌های طولانی و پیچیده بسیار حیاتی هستند.
انواع مختلف ماشین‌های حفاری تونل
تونل‌بورها بر اساس نوع زمین، شرایط محیطی و کاربرد، در انواع مختلفی طراحی شده‌اند. برخی از رایج‌ترین انواع این ماشین‌ها عبارتند از:

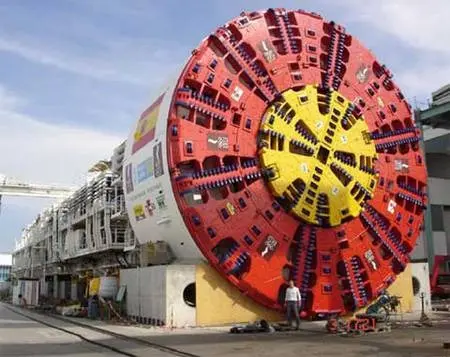

- تونل‌بورهای مکانیکی (Mechanical TBMs): این نوع ماشین‌ها برای حفاری در سنگ‌های سخت و چگال طراحی شده‌اند. سر برشی آن‌ها با دندانه‌های کاربید تنگستن یا دیسک‌های برشی، سنگ‌ها را می‌شکند. این دستگاه‌ها معمولاً در پروژه‌های بزرگ زیرزمینی مانند مترو، تونل‌های راه‌آهن و تونل‌های آب استفاده می‌شوند.

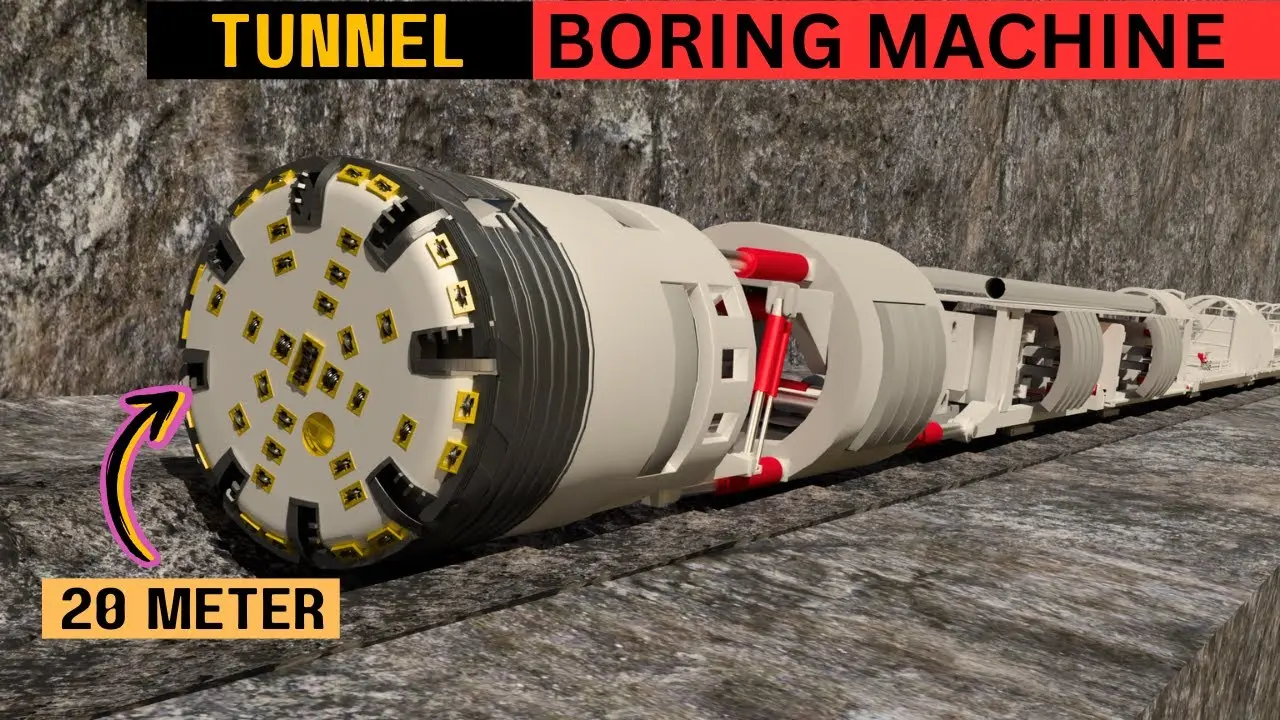

- تونل‌بورهای هیدرولیکی (Hydraulic Shield TBMs): این نوع ماشین‌ها برای حفاری در خاک‌های نرم و لای استفاده می‌شوند. در این دستگاه‌ها، فشار هیدرولیکی برای تثبیت دیواره‌های تونل و جلوگیری از ریزش خاک استفاده می‌شود. این نوع تونل‌بورها در پروژه‌های شهری و زیرساخت‌های حمل‌ونقل کاربرد دارند.
- تونل‌بورهای ترکیبی (Hybrid TBMs): این ماشین‌ها ترکیبی از سیستم‌های مکانیکی و هیدرولیکی هستند و برای حفاری در شرایط زمین‌شناسی مختلف طراحی شده‌اند. آن‌ها می‌توانند در سنگ‌ها و خاک‌های مختلف کارایی داشته باشند.
- تونل‌بورهای با فشار خاک (Earth Pressure Balance TBMs): این نوع دستگاه‌ها برای حفاری در خاک‌های ناپایدار و مناطق شهری استفاده می‌شوند. سیستم‌های آن‌ها فشار خاک را کنترل کرده و از ریزش دیواره‌های تونل جلوگیری می‌کنند.
انتخاب نوع مناسب تونل‌بور بستگی به شرایط زمین‌شناسی، عمق تونل، نوع کاربرد و بودجه پروژه دارد. هر یک از این انواع دارای مزایا و معایبی هستند که باید قبل از شروع پروژه مورد بررسی قرار گیرند.
مراحل حفاری تونل با استفاده از تونل‌بور
حفر یک تونل با استفاده از تونل‌بور شامل چندین مرحله مهم است که هر یک از آن‌ها نیازمند دقت و تخصص است:
- پیش‌تحقیقات و طراحی: قبل از شروع حفاری، مطالعات زمین‌شناسی دقیقی انجام می‌شود تا نوع خاک و سنگ، شرایط آب‌وهوا و خطرات احتمالی شناسایی شوند. سپس نقشه‌های دقیقی از مسیر تونل ترسیم می‌شود.
- آماده‌سازی محل: در این مرحله، دسترسی به محل حفاری فراهم می‌شود و در صورت نیاز، تونل‌های دسترسی (شافت) برای ورود تونل‌بور حفر می‌شوند.
- جابجایی تونل‌بور: دستگاه حفاری به محل کار منتقل و نصب می‌شود. این مرحله نیازمند تجهیزات سنگین و تیم‌های تخصصی است.
- حفر تونل: تونل‌بور با چرخش سر برشی، سنگ‌ها و خاک را می‌شکند و مواد خردشده را به خارج منتقل می‌کند. در این مرحله، سیستم‌های تثبیت دیواره نیز فعال می‌شوند.
- تثبیت دیواره‌ها: پس از هر مرحله حفاری، دیواره‌های تونل با استفاده از لاینرهای فلزی، بتن یا سایر مواد تثبیت می‌شوند تا از ریزش جلوگیری شود.
- نظارت و کنترل: در طول فرایند حفاری، تیم‌های مهندسی و اپراتورهای ماهر به‌طور مداوم بر روی دستگاه و مسیر حفاری نظارت می‌کنند تا از دقت و ایمنی اطمینان حاصل شود.
- پایان کار و تکمیل: پس از تکمیل حفاری، سیستم‌های تهویه، روشنایی و سایر زیرساخت‌های لازم برای استفاده از تونل نصب می‌شوند.
این مراحل ممکن است بسته به شرایط پروژه و نوع تونل‌بور، تغییرات جزئی داشته باشند. اما اصول کلی کارکرد و مراحل حفاری در اکثر پروژه‌ها مشابه است.
چالش‌ها و نوآوری‌ها در حفاری تونل
حفر تونل با استفاده از تونل‌بورها با چالش‌های متعددی همراه است. برخی از این چالش‌ها شامل شرایط زمین‌شناسی نامناسب، خطرات ایمنی، هزینه‌های بالا و نیاز به تخصص فنی است. با این حال، پیشرفت‌های فناوری در سال‌های اخیر باعث بهبود کارایی و کاهش خطرات این دستگاه‌ها شده است.
از جمله نوآوری‌های اخیر در این زمینه می‌توان به استفاده از سیستم‌های خودکار و هوشمند، حسگرهای پیشرفته برای تشخیص تغییرات زمین‌شناسی، و استفاده از مواد جدید برای تثبیت دیواره‌ها اشاره کرد. همچنین، توسعه تونل‌بورهای کوچک‌تر برای پروژه‌های کوچک و شهری نیز یکی از پیشرفت‌های مهم در این حوزه است.
در نهایت، انتخاب دستگاه مناسب، طراحی دقیق و اجرای حرفه‌ای از عوامل کلیدی در موفقیت پروژه‌های حفاری تونل هستند. برای اطلاعات بیشتر در مورد آخرین فناوری‌ها و روش‌های ساخت‌وساز، می‌توانید به مقالات تخصصی ماشین مگ مراجعه کنید.
