در دنیای ساخت تراشه‌های پیشرفته، هر پیشرفت کوچک در فناوری تولید می‌تواند تفاوت بزرگی در عملکرد، مصرف انرژی و حتی هزینه نهایی محصولات الکترونیکی ایجاد کند. یکی از مهم‌ترین فناوری‌هایی که در این زمینه نقش کلیدی ایفا می‌کند، لیتوگرافی EUV است. این فناوری که اخیراً به عنوان یکی از پیشرفته‌ترین روش‌های ساخت تراشه شناخته می‌شود، چالش‌های بسیاری را حل کرده و راه را برای تولید تراشه‌های با اندازه‌های نانومتری هموار کرده است. اما دقیقاً چیست این فناوری و چرا ساخت تراشه‌های پیشرفته بدون آن امکان‌پذیر نیست؟ در این مقاله به بررسی مفاهیم اساسی، کاربردها و اهمیت لیتوگرافی EUV می‌پردازیم و به پرسش‌های مهم در این زمینه پاسخ می‌دهیم.
لیتوگرافی چیست و چه نقشی در ساخت تراشه دارد؟
لیتوگرافی فرایندی است که در ساخت تراشه‌ها برای انتقال طرح‌های میکروسکوپی به سطح سیلیکون استفاده می‌شود. در این فرایند، نور با طول موج مشخصی از یک ماسک عبور کرده و روی یک لایه حساس به نور (فوتورزین) قرار می‌گیرد. سپس با استفاده از مواد شیمیایی، قسمت‌های نورپرداخته و غیرنورپرداخته جدا می‌شوند و طرح مورد نظر روی سطح تراشه ایجاد می‌شود. این فرایند به صورت تکراری انجام می‌شود تا لایه‌های مختلف تراشه با دقت بالا ساخته شوند.
با پیشرفت فناوری، اندازه تراشه‌ها به نانومترها رسیده است. این یعنی فاصله بین ترانزیستورهای روی تراشه به کمتر از ۱۰۰ نانومتر رسیده است. در چنین ابعاد کوچک، استفاده از روش‌های سنتی لیتوگرافی با نور مرئی یا حتی نور فرابنفش (UV) دیگر کافی نیست، زیرا طول موج نور در این روش‌ها برای ایجاد طرح‌های دقیق کافی نیست. اینجاست که لیتوگرافی EUV وارد صحنه می‌شود.
لیتوگرافی EUV چیست؟
لیتوگرافی EUV یا لیتوگرافی پرتو فرابنفش شدید (Extreme Ultraviolet Lithography) از نور با طول موج بسیار کوتاه‌تری نسبت به روش‌های سنتی استفاده می‌کند. این نور در محدوده طول موج ۱۳٫۵ نانومتر قرار دارد که بسیار کوتاه‌تر از نور مرئی (۳۸۰ تا ۷۵۰ نانومتر) یا حتی نور فرابنفش (۱۰ تا ۴۰۰ نانومتر) است. این طول موج کوتاه امکان ایجاد طرح‌های بسیار دقیق‌تر و ریزتر را فراهم می‌آورد.

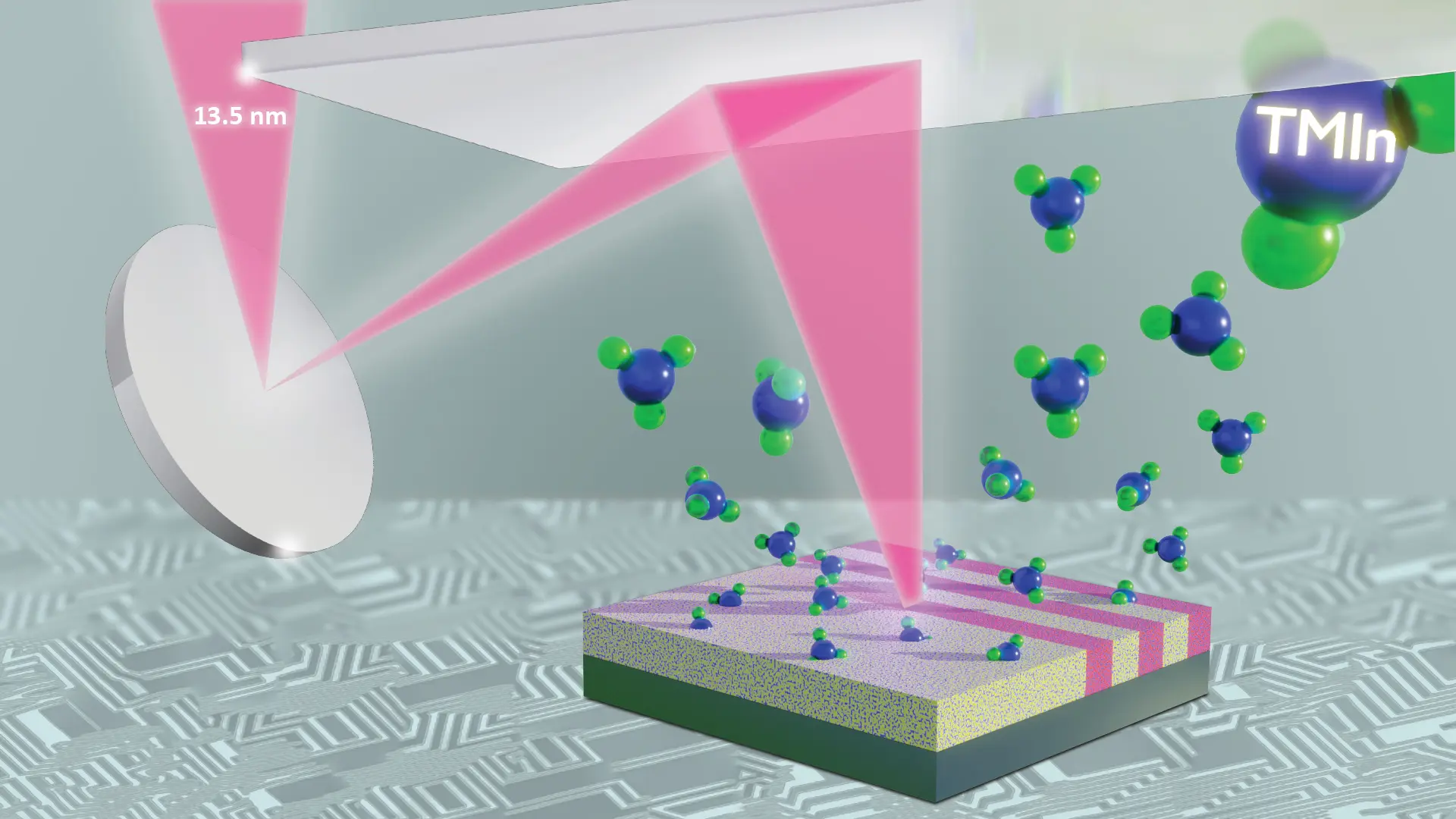

در این روش، نور EUV توسط یک منبع خاص تولید می‌شود. این منبع معمولاً شامل یک هدف از تنگستن است که با استفاده از لیزر پالس‌های قوی به آن شلیک می‌شود. این پالس‌ها باعث ایجاد پلاسمای داغ می‌شوند که نور EUV را منتشر می‌کند. سپس این نور از طریق یک سیستم اپتیکی پیچیده به ماسک و سپس به سطح تراشه هدایت می‌شود.
یکی از چالش‌های اصلی در لیتوگرافی EUV، استفاده از آینه‌های خاصی است که نور EUV را منعکس می‌کنند. این آینه‌ها باید با دقت بسیار بالا ساخته شوند، زیرا نور EUV توسط شیشه یا سایر مواد معمولی جذب می‌شود و نمی‌تواند از آن‌ها عبور کند. به همین دلیل، آینه‌های چندلایه‌ای از مواد با ضریب شکست متفاوت استفاده می‌شوند تا نور EUV را به درستی منعکس کنند.
چرا ساخت تراشه‌های پیشرفته به لیتوگرافی EUV وابسته است؟
با پیشرفت فناوری و کاهش اندازه تراشه‌ها، نیاز به روش‌های دقیق‌تر برای لیتوگرافی افزایش یافته است. لیتوگرافی EUV به دلیل طول موج بسیار کوتاه خود، امکان ایجاد طرح‌های بسیار ریزتر را فراهم می‌آورد. این امر به تولید تراشه‌های با عملکرد بالاتر، مصرف انرژی کمتر و هزینه‌های تولید پایین‌تر کمک می‌کند.
در زیر به برخی از دلایل وابستگی ساخت تراشه‌های پیشرفته به لیتوگرافی EUV می‌پردازیم:
- دقت بالاتر: طول موج کوتاه نور EUV امکان ایجاد طرح‌های با دقت نانومتری را فراهم می‌آورد. این دقت برای ساخت تراشه‌های با اندازه‌های زیر ۱۰ نانومتر ضروری است.
- کاهش مصرف انرژی: تراشه‌های کوچکتر و با دقت بالاتر مصرف انرژی کمتری دارند و عملکرد بهتری ارائه می‌دهند.
- افزایش سرعت: تراشه‌های پیشرفته با استفاده از لیتوگرافی EUV می‌توانند دارای ترانزیستورهای بیشتری در یک فضای محدود باشند، که این امر باعث افزایش سرعت پردازش می‌شود.
- کاهش هزینه در طولانی‌مدت: اگرچه هزینه اولیه تجهیزات لیتوگرافی EUV بسیار بالا است، اما در طولانی‌مدت باعث کاهش هزینه تولید تراشه‌ها می‌شود، زیرا امکان تولید تراشه‌های با عملکرد بالاتر را فراهم می‌آورد.
همچنین، لیتوگرافی EUV امکان ساخت ساختارهای سه‌بعدی را نیز فراهم می‌آورد. این امر به تولید تراشه‌های با معماری‌های پیچیده‌تر کمک می‌کند که در دستگاه‌های هوشمند، رایانه‌های پیشرفته و حتی خودروهای خودران کاربرد دارند.
چالش‌های لیتوگرافی EUV و راهکارهای حل آن‌ها
اگرچه لیتوگرافی EUV بسیاری از مزایای خود را دارد، اما همچنان با چالش‌هایی روبرو است که باید حل شوند:
- هزینه بالای تجهیزات: ساخت دستگاه‌های لیتوگرافی EUV بسیار گران است و تنها چند شرکت در جهان توانایی تولید این تجهیزات را دارند.
- محدودیت‌های فنی: تولید نور EUV با شدت کافی و پایدار یکی از چالش‌های اصلی است. همچنین، نیاز به آینه‌های بسیار دقیق و سیستم‌های اپتیکی پیچیده وجود دارد.
- نیاز به مواد جدید: برای استفاده از لیتوگرافی EUV، نیاز به مواد جدیدی برای ساخت ماسک‌ها و لایه‌های حساس به نور وجود دارد که باید با دقت بالا تولید شوند.
شرکت‌های بزرگ تولیدکننده تراشه مانند اینتل، سامسونگ و TSMC در حال سرمایه‌گذاری سنگین برای حل این چالش‌ها هستند. برای مثال، اینتل در سال‌های اخیر با استفاده از لیتوگرافی EUV توانسته است تراشه‌های خود را به اندازه‌های زیر ۱۰ نانومتر برساند. همچنین، شرکت‌های تولیدکننده تجهیزات مانند ASML در حال بهبود فناوری‌های خود برای افزایش دقت و کاهش هزینه‌ها هستند.
آینده لیتوگرافی EUV و فناوری‌های جایگزین
لیتوگرافی EUV به عنوان یکی از پیشرفته‌ترین فناوری‌های موجود در حال حاضر شناخته می‌شود، اما تحقیقات برای بهبود آن و همچنین توسعه فناوری‌های جایگزین همچنان ادامه دارد. برخی از این فناوری‌ها شامل:
- لیتوگرافی با پرتو ایکس: استفاده از پرتو ایکس برای ایجاد طرح‌های بسیار ریزتر از آنچه با EUV امکان‌پذیر است.
- لیتوگرافی الکترون: استفاده از الکترون‌ها به جای نور برای ایجاد طرح‌ها، که امکان دقت بسیار بالاتر را فراهم می‌آورد.
- لیتوگرافی نوری با طول موج کوتاه‌تر: توسعه روش‌های جدیدی برای تولید نور با طول موج کوتاه‌تر از EUV.
با این حال، این فناوری‌ها هنوز در مراحل اولیه توسعه هستند و نیاز به زمان و سرمایه‌گذاری بیشتری دارند. لیتوگرافی EUV برای مدتی طولانی همچنان به عنوان فناوری اصلی برای ساخت تراشه‌های پیشرفته باقی خواهد ماند.
در نهایت، لیتوگرافی EUV به عنوان یکی از ستون‌های اصلی صنعت تراشه شناخته می‌شود. این فناوری نه تنها امکان ساخت تراشه‌های با دقت نانومتری را فراهم می‌آورد، بلکه راه را برای توسعه دستگاه‌های الکترونیکی پیشرفته‌تر هموار می‌کند. با پیشرفت‌های مداوم در این زمینه، می‌توان انتظار داشت که تراشه‌های آینده با عملکرد بهتری و مصرف انرژی کمتر تولید شوند.
