انتخاب لوله مسی مناسب برای کولر گازی یکی از تصمیمات حیاتی در نصب و عملکرد بهینه این دستگاه است. سایز لوله مسی تأثیر مستقیم بر انتقال حرارت، فشار، جریان مایع سردکننده و در نهایت کارایی و طول عمر سیستم دارد. اگر سایز نادرست انتخاب شود، ممکن است مشکلاتی مانند افت فشار، کاهش کارایی، یا حتی خرابی قطعات بروز کند. در این مقاله به بررسی سایزهای استاندارد لوله مسی برای کولر گازی، عوامل مؤثر در انتخاب سایز، و نکات مهمی که باید قبل از خرید در نظر گرفت، می‌پردازیم.
چرا سایز لوله مسی مهم است؟
لوله مسی در کولر گازی به عنوان مسیر انتقال مایع سردکننده (معمولاً فریون یا گازهای جایگزین) عمل می‌کند. سایز لوله باید با ظرفیت سیستم، نوع گاز مورد استفاده و شرایط محیطی هماهنگ باشد. اگر لوله خیلی باریک باشد، فشار داخل سیستم افزایش می‌یابد و باعث افت کارایی کمپرسور و افزایش مصرف انرژی می‌شود. از سوی دیگر، لوله خیلی پهن نیز می‌تواند منجر به کاهش سرعت جریان مایع سردکننده و کاهش انتقال حرارت شود.
علاوه بر این، سایز لوله باید با استانداردهای صنعتی و توصیه‌های سازنده دستگاه هماهنگ باشد. استفاده از لوله با سایز غیراستاندارد ممکن است باعث نشتی، خوردگی زودرس یا حتی انفجار در شرایط شدید شود.

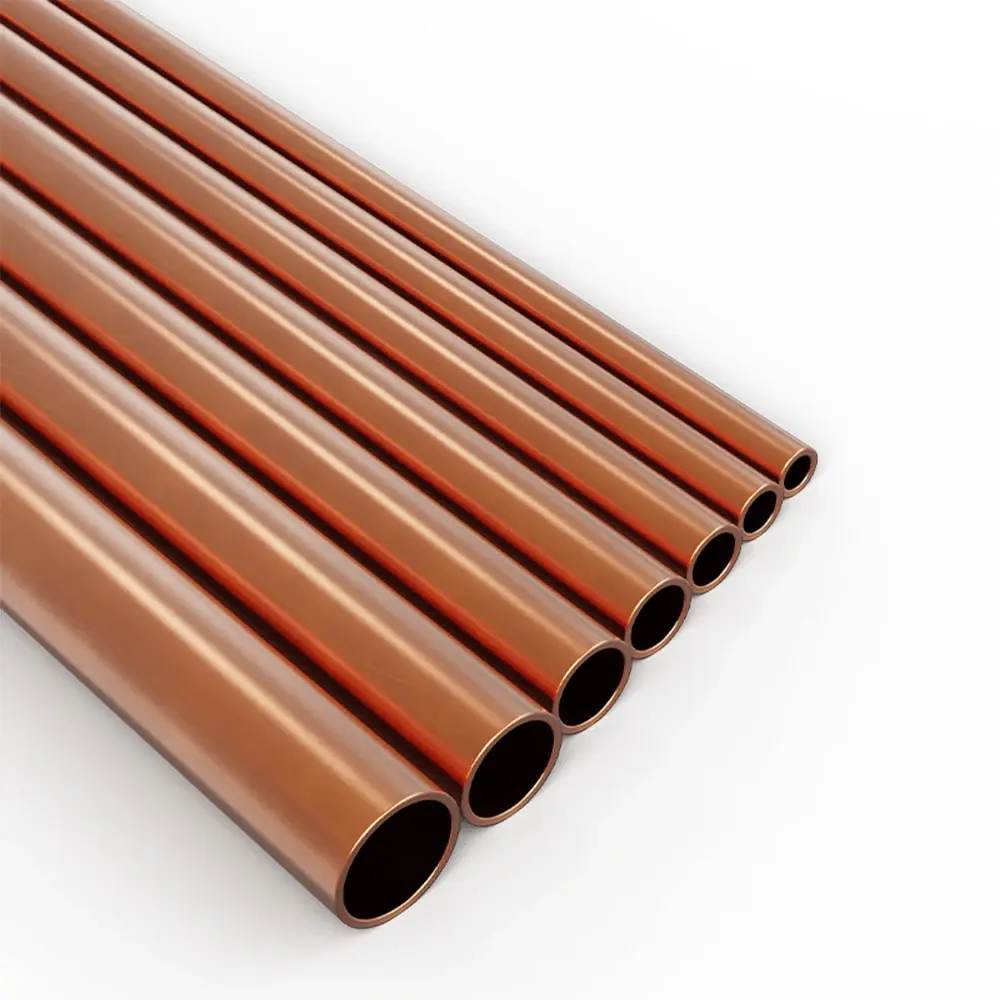

سایزهای استاندارد لوله مسی برای کولر گازی
سایز لوله مسی در کولر گازی معمولاً با قطر داخلی (ID) یا قطر خارجی (OD) مشخص می‌شود. در سیستم‌های کولر گازی، قطر داخلی لوله مهم‌تر است زیرا جریان مایع سردکننده باید بدون مانع عبور کند. سایزهای رایج لوله مسی برای کولر گازی به شرح زیر است:
- لوله با قطر داخلی ۳/۸ اینچ (۹.۵۲ میلی‌متر): برای کولرهای گازی کوچک با ظرفیت پایین (معمولاً تا ۲۴۰۰۰ BTU) استفاده می‌شود. این سایز برای سیستم‌های تک فاز و با مسافت کوتاه انتقال مناسب است.
- لوله با قطر داخلی ۱/۲ اینچ (۱۲.۷ میلی‌متر): یکی از سایزهای پرکاربرد برای کولرهای گازی با ظرفیت متوسط (۲۴۰۰۰ تا ۳۶۰۰۰ BTU) است. این سایز برای سیستم‌های تک فاز و دو فاز با مسافت متوسط انتقال مناسب است.
- لوله با قطر داخلی ۵/۸ اینچ (۱۵.۸۷ میلی‌متر): برای کولرهای گازی با ظرفیت بالاتر (۳۶۰۰۰ تا ۴۸۰۰۰ BTU) استفاده می‌شود. این سایز برای سیستم‌های دو فاز و با مسافت انتقال طولانی‌تر مناسب است.
- لوله با قطر داخلی ۳/۴ اینچ (۱۹.۰۵ میلی‌متر): برای کولرهای گازی با ظرفیت بالا (۴۸۰۰۰ BTU و بالاتر) یا سیستم‌های چند واحدی استفاده می‌شود. این سایز برای سیستم‌های بزرگ و با مسافت انتقال طولانی مناسب است.
در سیستم‌های کولر گازی، علاوه بر قطر لوله، ضخامت دیواره لوله نیز اهمیت دارد. لوله‌های مسی برای کولر گازی معمولاً با ضخامت دیواره بین ۰.۰۳۲ تا ۰.۰۶۵ اینچ (۰.۸۱ تا ۱.۶۵ میلی‌متر) تولید می‌شوند. ضخامت بیشتر برای سیستم‌های با فشار بالا یا محیط‌های خورنده مناسب‌تر است.
عوامل مؤثر در انتخاب سایز لوله مسی
انتخاب سایز مناسب لوله مسی برای کولر گازی به چندین عامل بستگی دارد:
- ظرفیت کولر گازی: هرچه ظرفیت سرمایشی کولر گازی بیشتر باشد، نیاز به لوله با قطر بزرگ‌تر وجود دارد. برای مثال، کولرهای گازی با ظرفیت ۲۴۰۰۰ BTU معمولاً لوله با قطر داخلی ۳/۸ یا ۱/۲ اینچ نیاز دارند، در حالی که کولرهای با ظرفیت ۴۸۰۰۰ BTU یا بالاتر ممکن است به لوله با قطر ۵/۸ یا ۳/۴ اینچ نیاز داشته باشند.
- نوع گاز سردکننده: گازهای مختلف مانند R-22، R-410A یا R-32 دارای خواص فیزیکی متفاوتی هستند. برخی گازها مانند R-410A به دلیل فشار بالاتر، نیاز به لوله با ضخامت دیواره بیشتر دارند.
- مسافت انتقال: اگر کولر گازی در فاصله طولانی از واحد داخلی قرار دارد، لوله با قطر بزرگ‌تر برای کاهش افت فشار لازم است. در مسافت‌های طولانی، قطر لوله باید با توجه به افت فشار مجاز سیستم انتخاب شود.
- شرایط محیطی: در محیط‌های با دما و رطوبت بالا، لوله با ضخامت دیواره بیشتر برای جلوگیری از خوردگی و افزایش طول عمر سیستم توصیه می‌شود.
- توصیه‌های سازنده: همیشه باید به دستورالعمل‌های سازنده کولر گازی مراجعه کرد. برخی برندها سایز لوله را در دستورات نصب مشخص کرده‌اند و استفاده از سایزهای غیراستاندارد ممکن است باعث باطل شدن گارانتی شود.

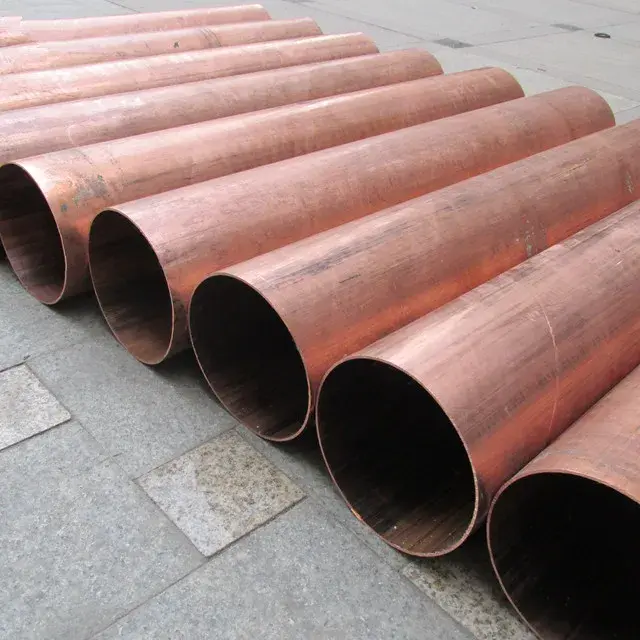

نکات مهم در نصب لوله مسی کولر گازی
پس از انتخاب سایز مناسب لوله مسی، نکات زیر در نصب و اتصال لوله‌ها باید رعایت شود:
- پاکسازی لوله: قبل از نصب، لوله مسی باید از هرگونه آلودگی، روغن، چربی یا ذرات خارجی پاکسازی شود. این کار با استفاده از برس مسی و حلال‌های مناسب انجام می‌شود.

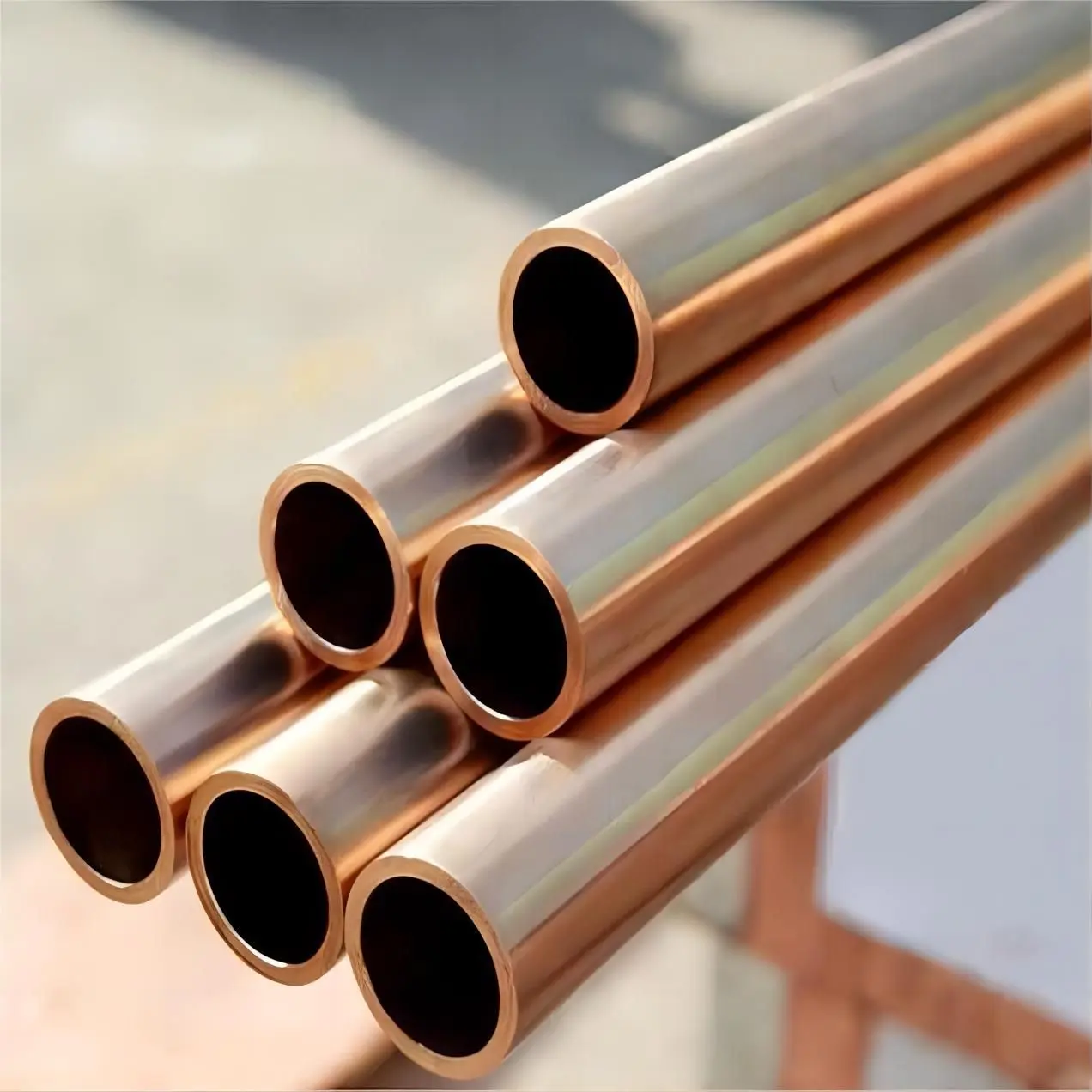

- جوشکاری یا اتصال: لوله‌های مسی معمولاً با روش جوشکاری برنجی (براساس استانداردهای ASME B16.22) یا استفاده از اتصالات برنجی متصل می‌شوند. جوشکاری باید توسط افراد ماهر و با استفاده از تجهیزات مناسب انجام شود.
- آزمایش فشار: پس از نصب، سیستم باید تحت آزمایش فشار قرار گیرد تا از عدم نشتی و سلامت اتصالات اطمینان حاصل شود.
- عایق‌کاری: لوله‌های مسی باید با مواد عایق مناسب پوشانده شوند تا از تشکیل رطوبت و خوردگی جلوگیری شود. عایق‌کاری همچنین باعث افزایش کارایی سیستم و کاهش مصرف انرژی می‌شود.
- حفظ جهت جریان: در سیستم‌های کولر گازی، جهت جریان مایع سردکننده بسیار مهم است. لوله‌های ورودی و خروجی باید به درستی برچسب‌گذاری و نصب شوند تا از اختلالاتی مانند برگشت جریان جلوگیری شود.
خطاهای رایج در انتخاب سایز لوله مسی
در انتخاب و نصب لوله مسی برای کولر گازی، برخی از اشتباهات رایج وجود دارد که می‌تواند منجر به مشکلات جدی شود:
- استفاده از لوله با قطر کوچک: این کار باعث افزایش فشار در سیستم و کاهش کارایی کمپرسور می‌شود. همچنین ممکن است باعث گرم شدن بیش از حد لوله و خرابی آن شود.
- استفاده از لوله با قطر بزرگ: اگرچه در ابتدا ممکن است به نظر برسد که لوله بزرگ‌تر بهتر است، اما این کار می‌تواند باعث کاهش سرعت جریان مایع سردکننده و کاهش انتقال حرارت شود.
- نادیده گرفتن ضخامت دیواره: لوله با ضخامت دیواره ناکافی در سیستم‌های با فشار بالا ممکن است دچار نشتی یا ترک خوردگی شود.
- نصب بدون عایق‌کاری: لوله‌های بدون عایق ممکن است دچار خوردگی و کاهش کارایی شوند، به ویژه در محیط‌های مرطوب.
- استفاده از لوله‌های غیراستاندارد: لوله‌هایی که مطابق با استانداردهای صنعتی نیستند، ممکن است باعث مشکلاتی مانند نشتی یا عدم سازگاری با سایر قطعات شوند.
نکات پایانی و توصیه‌ها
انتخاب سایز مناسب لوله مسی برای کولر گازی نیازمند توجه به جزئیات و رعایت استانداردهای صنعتی است. اگر شما خود نصب را انجام می‌دهید، توصیه می‌شود از راهنمای سازنده کولر گازی استفاده کنید یا در صورت نیاز به مشاوره با متخصصان سیستم‌های سرمایشی مراجعه کنید.
در صورت داشتن سوالات بیشتر یا نیاز به اطلاعات تخصصی‌تر در مورد لوله‌های مسی و سیستم‌های سرمایشی، می‌توانید به مقالات مرتبط در ماشین مگ مراجعه کنید. این منابع می‌توانند اطلاعات مفیدی در مورد فناوری‌های جدید، استانداردهای صنعتی و نکات عملی را در اختیار شما قرار دهند.
در نهایت، انتخاب لوله مسی با سایز مناسب و نصب صحیح آن می‌تواند به افزایش کارایی، کاهش مصرف انرژی و افزایش طول عمر کولر گازی کمک کند. با توجه به نکات ذکر شده، می‌توانید سیستم سرمایشی خود را به بهترین شکل ممکن طراحی و نصب کنید.
