در سیستم‌های هیدرولیکی، کنترل دقیق جریان سیال و فشار یکی از عوامل کلیدی برای عملکرد صحیح و ایمن دستگاه‌ها است. یکی از اجزای حیاتی که این کنترل را ممکن می‌سازد، شیر کنترل هیدرولیکی یا هیدروکنترل است. این شیرها به عنوان قلب سیستم عمل می‌کنند و با تنظیم جریان، فشار و جهت حرکت سیال، عملکرد دستگاه را بهینه می‌کنند. در این مقاله، به بررسی انواع مختلف شیر کنترل هیدرولیکی، اصول عملکرد آن‌ها، کاربردهای صنعتی و نکات مهم در انتخاب و نگهداری آن‌ها می‌پردازیم.
شیر کنترل هیدرولیکی چیست؟
شیر کنترل هیدرولیکی یک دستگاه مکانیکی است که برای تنظیم پارامترهای مختلف سیال در سیستم‌های هیدرولیکی استفاده می‌شود. این شیرها می‌توانند جریان سیال را قطع یا محدود کنند، فشار را تنظیم کنند یا جهت حرکت سیال را تغییر دهند. عملکرد آن‌ها بر اساس اصول فیزیکی مانند فشار، جریان و نیروی مکانیکی استوار است.
شیرهای کنترل هیدرولیکی در انواع مختلفی تولید می‌شوند و هر کدام برای کاربردهای خاصی طراحی شده‌اند. برخی از این شیرها برای کنترل دقیق فشار، برخی برای تنظیم جریان و برخی دیگر برای تغییر جهت سیال استفاده می‌شوند. انتخاب نوع مناسب شیر بستگی به نیازهای سیستم هیدرولیکی و شرایط عملیاتی دارد.
انواع شیر کنترل هیدرولیکی
شیرهای کنترل هیدرولیکی به چند دسته اصلی تقسیم می‌شوند که هر کدام کاربردهای خاص خود را دارند:
- شیرهای کنترل فشار: این شیرها برای تنظیم و کنترل فشار سیال در سیستم استفاده می‌شوند. نمونه‌هایی از این شیرها شامل شیرهای فشار ثابت، شیرهای فشار محدودکننده و شیرهای فشار کاهش‌دهنده هستند.
- شیرهای کنترل جریان: این شیرها برای تنظیم سرعت جریان سیال و در نتیجه کنترل سرعت حرکت اجزای مکانیکی استفاده می‌شوند. شیرهای جریان ثابت، شیرهای جریان متغیر و شیرهای جریان محدودکننده از این دسته هستند.
- شیرهای کنترل جهت: این شیرها برای تغییر جهت جریان سیال و کنترل حرکت اجزای مکانیکی در سیستم‌های هیدرولیکی استفاده می‌شوند. شیرهای جهت‌دار، شیرهای چهار راهه و شیرهای دو راهه از این دسته هستند.
- شیرهای کنترل ترکیبی: برخی شیرها ترکیبی از عملکردهای مختلف هستند و می‌توانند چندین پارامتر را همزمان کنترل کنند. این شیرها در سیستم‌های پیچیده‌تر استفاده می‌شوند.
هر یک از این شیرها با توجه به نیازهای خاص سیستم، طراحی و تولید می‌شوند. برای مثال، در سیستم‌های هیدرولیکی صنعتی که نیاز به کنترل دقیق فشار دارند، شیرهای کنترل فشار از اهمیت ویژه‌ای برخوردارند.
اصول عملکرد شیر کنترل هیدرولیکی
شیرهای کنترل هیدرولیکی بر اساس اصول فیزیکی مختلفی عمل می‌کنند. در ادامه به برخی از این اصول و مکانیزم‌های عملکردی می‌پردازیم:
کنترل فشار
شیرهای کنترل فشار با استفاده از مکانیزم‌های مختلفی مانند فنر، پیستون یا دیافراگم، فشار سیال را تنظیم می‌کنند. برای مثال، در شیرهای فشار محدودکننده، فشار سیال به کمک فنری که در مقابل فشار سیال قرار دارد، کنترل می‌شود. زمانی که فشار سیال از حد مشخصی بیشتر شود، فنر فشرده شده و شیر بسته می‌شود تا فشار را محدود کند.
در شیرهای فشار کاهش‌دهنده، فشار خروجی سیال به کمک یک مکانیزم تنظیم‌پذیر کاهش می‌یابد. این شیرها معمولاً در سیستم‌هایی استفاده می‌شوند که نیاز به فشار ثابت در خروجی دارند، مانند سیستم‌های لوله‌کشی یا دستگاه‌های پمپاژ.
کنترل جریان
شیرهای کنترل جریان با تغییر مساحت عبور سیال، سرعت جریان را تنظیم می‌کنند. این شیرها می‌توانند جریان را به صورت ثابت یا متغیر کنترل کنند. برای مثال، شیرهای جریان ثابت در سیستم‌هایی استفاده می‌شوند که نیاز به سرعت ثابت دارند، مانند دستگاه‌های CNC یا ماشین‌آلات صنعتی.
در شیرهای جریان متغیر، کاربر می‌تواند با تنظیم دبی، سرعت جریان را تغییر دهد. این شیرها در سیستم‌هایی که نیاز به تغییر سرعت دارند، مانند جرثقیل‌ها یا دستگاه‌های برش فلز، کاربرد دارند.
کنترل جهت
شیرهای کنترل جهت با تغییر مسیر جریان سیال، جهت حرکت اجزای مکانیکی را کنترل می‌کنند. این شیرها معمولاً در سیستم‌هایی استفاده می‌شوند که نیاز به حرکت دوطرفه دارند، مانند سیلندرهای هیدرولیکی یا موتورهای هیدرولیکی.

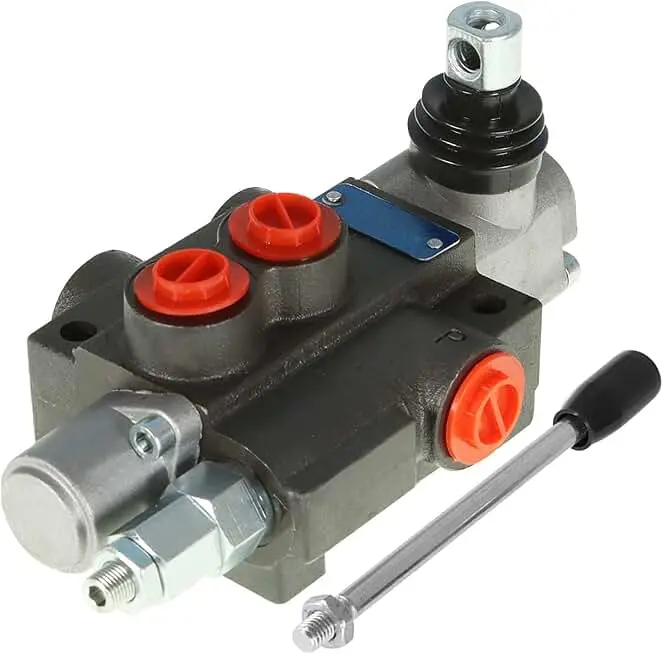

شیرهای چهار راهه یکی از رایج‌ترین شیرهای کنترل جهت هستند که با تغییر مسیر جریان سیال، حرکت سیلندر را در دو جهت مختلف کنترل می‌کنند. این شیرها در دستگاه‌های صنعتی مانند پرس‌ها، ماشین‌آلات ساخت‌وساز و سیستم‌های خودکار استفاده می‌شوند.
کاربردهای صنعتی شیر کنترل هیدرولیکی
شیرهای کنترل هیدرولیکی در صنایع مختلفی استفاده می‌شوند و نقش حیاتی در عملکرد سیستم‌های هیدرولیکی دارند. برخی از کاربردهای اصلی این شیرها عبارتند از:
- صنعت ساخت‌وساز: در دستگاه‌های سنگین مانند جرثقیل‌ها، بیل مکانیکی و کمپرسورهای هوا، شیرهای کنترل هیدرولیکی برای کنترل حرکت و فشار استفاده می‌شوند.
- صنعت خودروسازی: در سیستم‌های هیدرولیکی خودروها مانند سیستم‌های ترمز، سیستم‌های تعلیق و سیستم‌های کنترل قدرت، شیرهای هیدرولیکی نقش مهمی دارند.
- صنعت نفت و گاز: در پمپ‌ها، کمپرسورهای گاز و سیستم‌های لوله‌کشی، شیرهای کنترل هیدرولیکی برای تنظیم فشار و جریان سیال استفاده می‌شوند.
- صنعت ماشین‌آلات: در دستگاه‌های CNC، ماشین‌آلات برش فلز و دستگاه‌های تولیدی، شیرهای کنترل هیدرولیکی برای کنترل دقیق حرکت و فشار استفاده می‌شوند.
- صنعت دریایی: در سیستم‌های هیدرولیکی کشتی‌ها و زیردریایی‌ها، شیرهای کنترل برای کنترل حرکت و فشار در سیستم‌های مختلف استفاده می‌شوند.
در هر یک از این صنایع، انتخاب شیر کنترل هیدرولیکی مناسب بستگی به نیازهای خاص سیستم و شرایط محیطی دارد. برای مثال، در محیط‌های با دما و فشار بالا، شیرهای با مقاومت شیمیایی و حرارتی بالا انتخاب می‌شوند.
نکات مهم در انتخاب شیر کنترل هیدرولیکی
انتخاب شیر کنترل هیدرولیکی مناسب برای سیستم، یکی از مهم‌ترین مراحل طراحی سیستم هیدرولیکی است. برخی از نکات مهم در انتخاب این شیرها عبارتند از:
- نوع سیستم: نوع سیستم هیدرولیکی (مثلاً سیستم فشار بالا یا سیستم جریان ثابت) باید با نوع شیر کنترل هماهنگ باشد.
- پارامترهای عملکردی: فشار، جریان و دما باید با مشخصات شیر کنترل مطابقت داشته باشند.
- مقاومت شیمیایی: شیر باید در برابر مواد شیمیایی موجود در سیال مقاومت داشته باشد.
- ساده‌سازی نصب و نگهداری: شیر باید دارای طراحی ساده‌ای باشد تا نصب و نگهداری آن آسان باشد.
- کیفیت و برند: انتخاب شیرهای با کیفیت از برندهای معتبر می‌تواند طول عمر سیستم را افزایش دهد.
همچنین، در انتخاب شیر کنترل هیدرولیکی، باید به استانداردهای صنعتی و نیازهای خاص پروژه توجه کرد. برای مثال، در سیستم‌هایی که نیاز به کنترل دقیق دارند، شیرهای با دقت بالا و حساسیت بیشتر انتخاب می‌شوند.
نگهداری و تعمیر شیر کنترل هیدرولیکی
نگهداری منظم شیرهای کنترل هیدرولیکی برای عملکرد صحیح و طولانی‌مدت سیستم حیاتی است. برخی از نکات مهم در نگهداری این شیرها عبارتند از:
- پاکسازی منظم: شیرها باید به‌طور دوره‌ای پاکسازی شوند تا از تجمع آلودگی‌ها و رسوبات جلوگیری شود.
- بررسی دقت: دقت شیرها باید به‌طور منظم بررسی شود تا از عملکرد صحیح آن‌ها اطمینان حاصل شود.
- چک کردن فشار و جریان: فشار و جریان خروجی شیرها باید به‌طور دوره‌ای کنترل شوند.
- تغییر قطعات فرسوده: قطعاتی مانند فنرها، دیافراگم‌ها و پیستون‌ها باید در صورت فرسودگی تعویض شوند.
- بررسی نشتی: نشتی در شیرها باید به‌طور منظم بررسی شود و در صورت وجود، تعمیر یا تعویض شوند.
نگهداری صحیح شیرهای کنترل هیدرولیکی می‌تواند از خرابی‌های غیرمنتظره جلوگیری کرده و طول عمر سیستم را افزایش دهد. همچنین، استفاده از روغن‌های مناسب و فیلترهای مناسب می‌تواند از آلودگی شیرها جلوگیری کند.
در صورت نیاز به اطلاعات بیشتر در مورد شیرهای کنترل هیدرولیکی و انتخاب مناسب آن‌ها، می‌توانید به مقالات تخصصی و راهنمای انتخاب شیرهای هیدرولیکی در ماشین مگ مراجعه کنید.
چالش‌ها و راهکارهای بهبود عملکرد
در سیستم‌های هیدرولیکی، چالش‌هایی مانند افت فشار، آلودگی سیال و خرابی شیرها ممکن است با عملکرد سیستم تداخل داشته باشند. برخی از راهکارهای بهبود عملکرد شیرهای کنترل هیدرولیکی عبارتند از:
- استفاده از فیلترهای مناسب: فیلترهای با کیفیت می‌توانند از ورود آلودگی‌ها به سیستم جلوگیری کنند.
- کنترل دما: دماهای بالا یا پایین می‌توانند عملکرد شیرها را تحت تأثیر قرار دهند، بنابراین کنترل دما مهم است.
- استفاده از شیرهای با کیفیت: شیرهای با کیفیت و طراحی مناسب می‌توانند عملکرد بهتری داشته باشند.
- بررسی دوره‌ای: بررسی دوره‌ای شیرها و سیستم می‌تواند از خرابی‌های احتمالی جلوگیری کند.
با توجه به اهمیت شیرهای کنترل هیدرولیکی در سیستم‌های صنعتی، انتخاب و نگهداری صحیح آن‌ها می‌تواند به بهبود عملکرد کلی سیستم کمک کند و از هزینه‌های تعمیر و نگهداری غیرمنتظره جلوگیری نماید.
