در سیستم‌های کنترل الکترونیکی خودرو، سنسور زاویه فرمان یکی از اجزای حیاتی است که نقش مستقیم در ایمنی، عملکرد و حتی سیستم‌های کمک رانندگی مدرن دارد. این سنسور به عنوان یک حسگر دقیق، زاویه چرخش فرمان را اندازه‌گیری و به واحد کنترل الکترونیکی خودرو (ECU) منتقل می‌کند تا سیستم‌های مختلف مانند سیستم کنترل پایداری (ESP)، سیستم کمک پارک کردن، یا حتی سیستم‌های خودران بتوانند به درستی عمل کنند. اما چگونه این سنسور کار می‌کند؟ چه انواع مختلفی از آن وجود دارد و چرا اهمیت آن در خودروهای امروزی به قدری بالا رفته است؟ در این مقاله به بررسی جزئیات فنی، کاربردها و نکات مهم مربوط به سنسور زاویه فرمان می‌پردازیم.
سنسور زاویه فرمان چیست؟

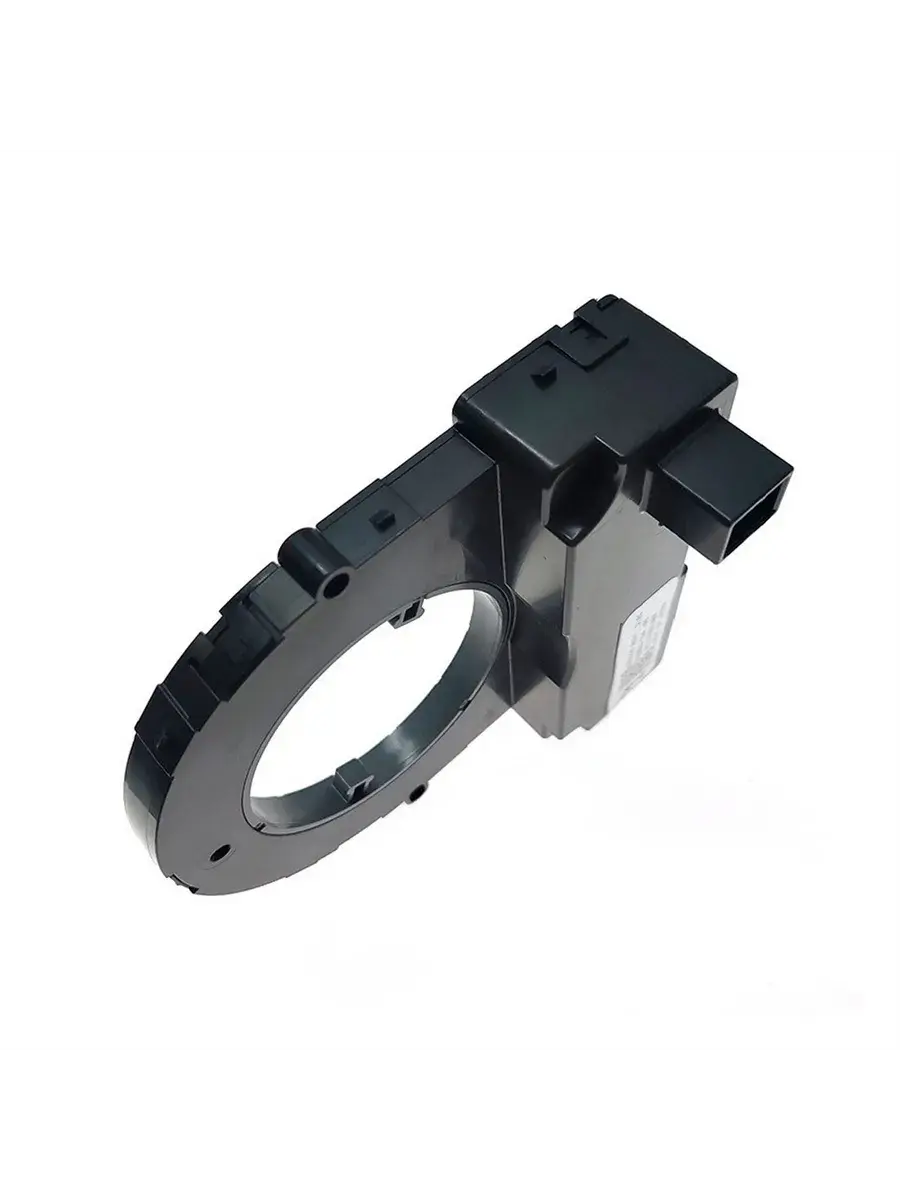

سنسور زاویه فرمان (Steering Angle Sensor) یک دستگاه الکترونیکی است که زاویه چرخش فرمان را اندازه‌گیری و به صورت سیگنال الکتریکی به ECU ارسال می‌کند. این اطلاعات برای سیستم‌های مختلف خودرو مانند:
- سیستم کنترل پایداری (ESP) که از لغزش چرخ‌ها در شرایط خطرناک جلوگیری می‌کند.
- سیستم کمک پارک کردن که به راننده در پارک کردن کمک می‌کند.
- سیستم کمک رانندگی خودکار (ADAS) که برای تشخیص جهت حرکت خودرو استفاده می‌شود.
- سیستم ترمز ضد قفل (ABS) که با داده‌های زاویه فرمان، عملکرد بهتری دارد.
ضروری است. بدون این سنسور، سیستم‌های الکترونیکی خودرو نمی‌توانند به درستی عمل کنند و ایمنی و عملکرد خودرو کاهش می‌یابد.
چگونه سنسور زاویه فرمان کار می‌کند؟
سنسور زاویه فرمان معمولاً از یک یا چند حسگر مغناطیسی، اپتیکی یا رزولور استفاده می‌کند. در خودروهای مدرن، حسگرهای مغناطیسی به دلیل دقت و پایداری بالا، رایج‌تر هستند. این حسگرها با استفاده از میدان مغناطیسی ایجاد شده توسط یک روتور متصل به ستون فرمان، زاویه چرخش را اندازه‌گیری می‌کنند. هنگامی که فرمان چرخانده می‌شود، روتور نیز حرکت می‌کند و تغییرات میدان مغناطیسی توسط حسگر تشخیص داده می‌شود. سپس این تغییرات به صورت سیگنال الکتریکی به ECU ارسال می‌شود.

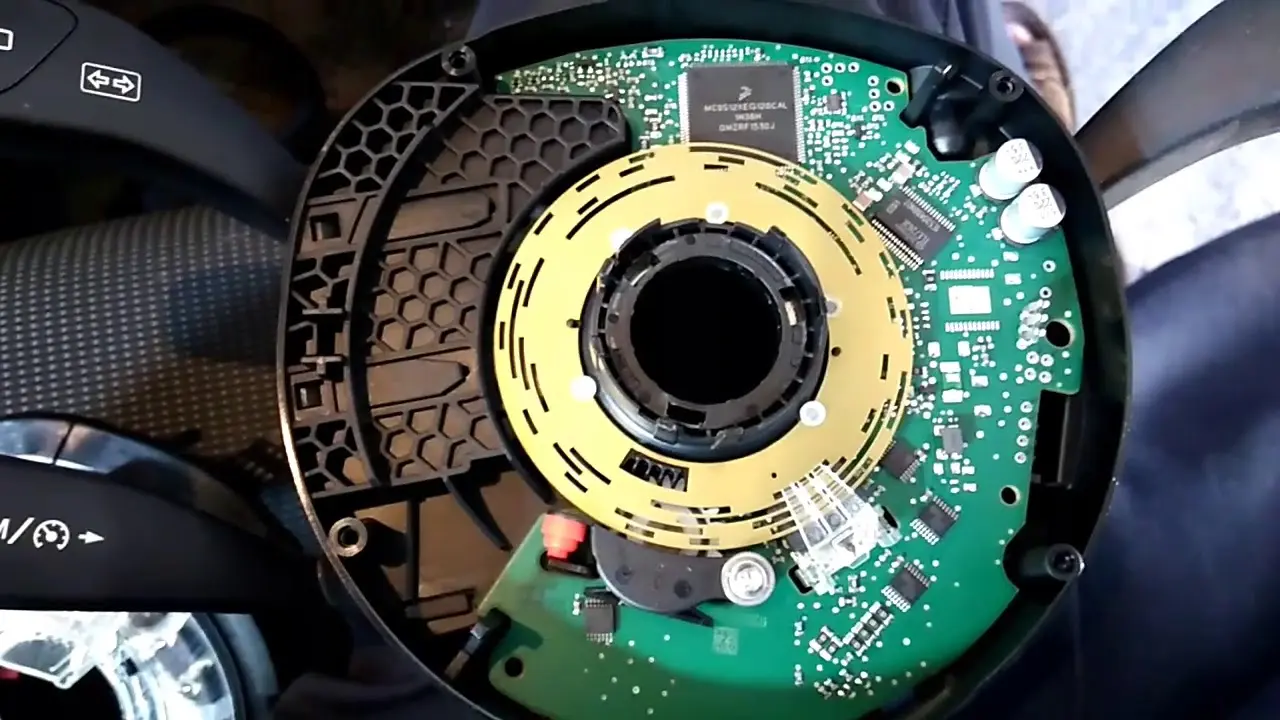

در برخی از مدل‌ها، سنسور زاویه فرمان به صورت یک واحد یکپارچه با ستون فرمان طراحی شده و در داخل آن نصب می‌شود. این طراحی باعث کاهش خطا و افزایش دقت اندازه‌گیری می‌شود. همچنین، برخی از خودروها از دو سنسور مجزا برای افزایش دقت و کاهش احتمال خطا استفاده می‌کنند.
انواع سنسور زاویه فرمان
سنسورهای زاویه فرمان در خودروها به چند دسته اصلی تقسیم می‌شوند:
- سنسورهای مغناطیسی: این نوع سنسورها از میدان مغناطیسی برای اندازه‌گیری زاویه استفاده می‌کنند. آنها معمولاً شامل یک روتور مغناطیسی و یک حسگر هال هستند که تغییرات میدان مغناطیسی را تشخیص می‌دهند. این نوع سنسورها دقت بالا و پایداری خوبی دارند و در بیشتر خودروهای مدرن استفاده می‌شوند.
- سنسورهای اپتیکی: این سنسورها از نور و تغییرات نوری برای اندازه‌گیری زاویه استفاده می‌کنند. آنها معمولاً شامل یک دیسک با شکاف‌های خاص و یک حسگر نوری هستند. هنگامی که فرمان چرخانده می‌شود، دیسک نیز حرکت می‌کند و تغییرات نوری توسط حسگر تشخیص داده می‌شود. این نوع سنسورها در برخی از خودروهای قدیمی‌تر استفاده می‌شدند، اما به دلیل حساسیت به آلودگی و کاهش دقت در طول زمان، کمتر مورد استفاده قرار می‌گیرند.
- سنسورهای رزولور: این سنسورها از اصل رزولور برای اندازه‌گیری زاویه استفاده می‌کنند. آنها شامل یک استاتور و یک روتور هستند که با استفاده از میدان الکترومغناطیسی، زاویه چرخش را اندازه‌گیری می‌کنند. این نوع سنسورها در برخی از خودروهای پیشرفته استفاده می‌شوند، اما به دلیل پیچیدگی و هزینه بالاتر، کمتر رایج هستند.
اهمیت سنسور زاویه فرمان در ایمنی خودرو
سنسور زاویه فرمان نقش کلیدی در افزایش ایمنی خودرو دارد. برخی از کاربردهای مهم آن عبارتند از:

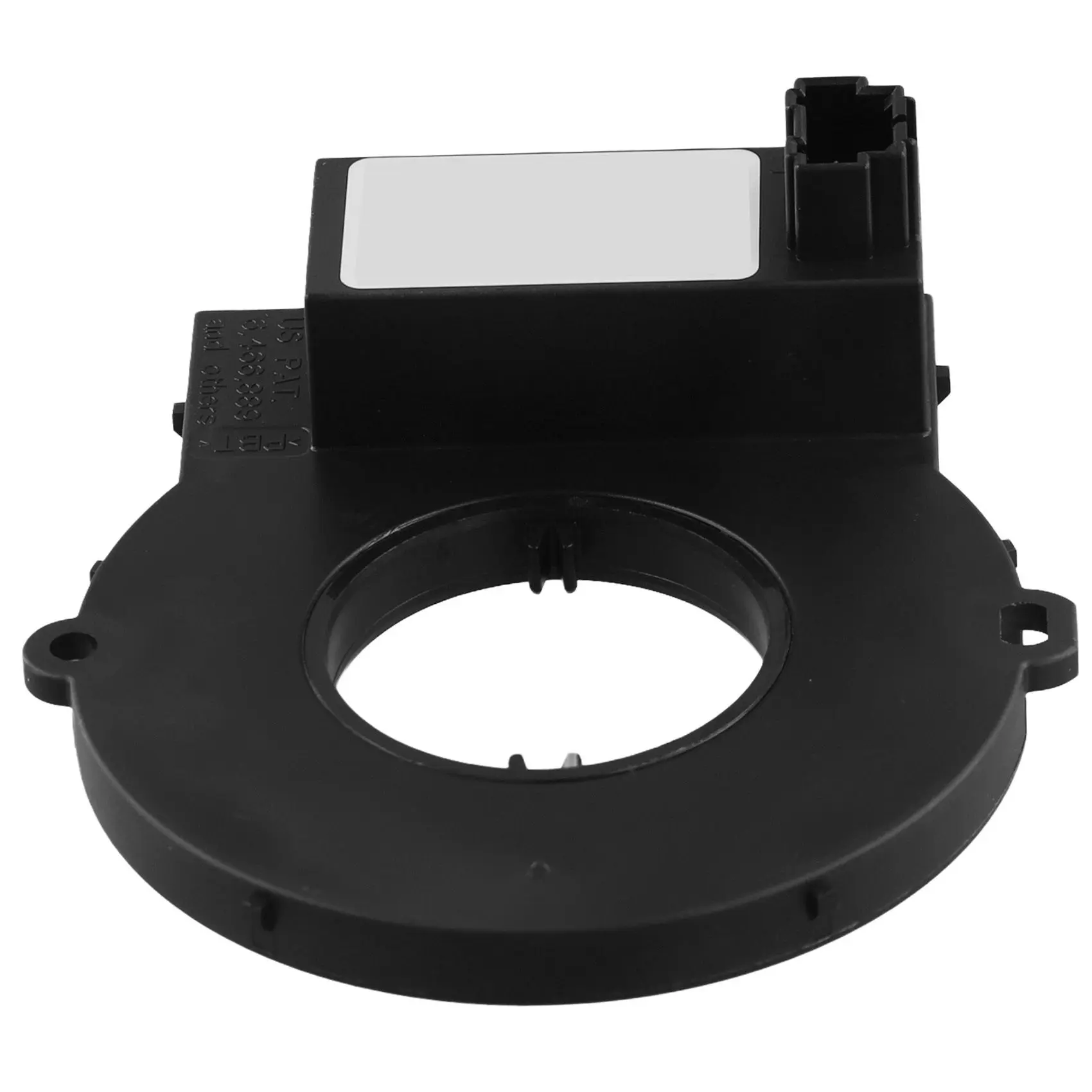

- سیستم کنترل پایداری (ESP): این سیستم با استفاده از داده‌های سنسور زاویه فرمان، می‌تواند تشخیص دهد که خودرو در حال لغزش است و با اعمال نیروی برقی به ترمزها یا سیستم کنترل موتور، از لغزش جلوگیری کند.
- سیستم کمک پارک کردن: این سیستم با استفاده از داده‌های زاویه فرمان، به راننده کمک می‌کند تا خودرو را به درستی پارک کند و از برخورد با مانع جلوگیری کند.
- سیستم کمک رانندگی خودکار (ADAS): در خودروهای خودران یا نیمه خودران، سنسور زاویه فرمان برای تشخیص جهت حرکت خودرو و برنامه‌ریزی مسیر استفاده می‌شود.
- سیستم ترمز ضد قفل (ABS): این سیستم با استفاده از داده‌های زاویه فرمان، می‌تواند عملکرد بهتری داشته باشد و از قفل شدن چرخ‌ها در هنگام ترمز شدید جلوگیری کند.
بدون سنسور زاویه فرمان، این سیستم‌ها نمی‌توانند به درستی عمل کنند و خطرات بیشتری برای راننده و سرنشینان ایجاد می‌شود.
نکات مهم در مورد سنسور زاویه فرمان
در هنگام استفاده یا تعمیر سنسور زاویه فرمان، باید به نکات زیر توجه کرد:
- دقت اندازه‌گیری: سنسور باید دارای دقت بالا باشد تا اطلاعات صحیحی به ECU ارسال کند. هرگونه خطا در اندازه‌گیری می‌تواند منجر به عملکرد نادرست سیستم‌های الکترونیکی شود.
- پایداری: سنسور باید در برابر شرایط محیطی مانند رطوبت، گرما و سردی پایدار باشد تا عملکرد صحیح خود را در طول زمان حفظ کند.
- کالیبراسیون: در برخی از خودروها، سنسور زاویه فرمان نیاز به کالیبراسیون دارد. این کار باید توسط متخصصان انجام شود تا دقت سنسور حفظ شود.
- تعمیر و نگهداری: در صورت بروز مشکل در سنسور زاویه فرمان، باید به سرعت توسط یک مکانیک حرفه‌ای تعمیر شود. خودتعمیر این سنسور می‌تواند منجر به خطاهای جدی در سیستم‌های الکترونیکی خودرو شود.
آینده سنسور زاویه فرمان
با پیشرفت فناوری و افزایش استفاده از سیستم‌های خودران و کمک رانندگی، اهمیت سنسور زاویه فرمان بیشتر خواهد شد. در آینده، این سنسورها با استفاده از فناوری‌های پیشرفته‌تر مانند حسگرهای لیزری یا سیستم‌های تصویربرداری، دقت و عملکرد بهتری خواهند داشت. همچنین، با ادغام این سنسورها با سایر سیستم‌های حسگری مانند لیدار و رادار، خودروهای خودران می‌توانند به طور دقیق‌تر و ایمن‌تر عمل کنند.
در خودروهای الکتریکی نیز، سنسور زاویه فرمان نقش مهمی در سیستم‌های کنترل حرکت و تعادل دارد. با افزایش محبوبیت خودروهای الکتریکی، نیاز به سنسورهای دقیق و قابل اعتماد بیشتر خواهد شد.
در نهایت، سنسور زاویه فرمان یکی از اجزای حیاتی در سیستم‌های الکترونیکی خودرو است که نقش مستقیم در ایمنی، عملکرد و پیشرفت فناوری خودرو دارد. با توجه به اهمیت این سنسور، انتخاب و نگهداری صحیح آن می‌تواند به بهبود عملکرد کلی خودرو کمک کند. برای اطلاعات بیشتر در مورد فناوری‌های جدید در صنعت خودرو، می‌توانید به مقالات مرتبط در ماشین مگ مراجعه کنید.
