درگاه شارژ یکی از اجزای حیاتی در خودروهای برقی و هیبریدی است که نقش مستقیم در انتقال انرژی بین باتری و منبع شارژ دارد. این درگاه‌ها با پیشرفت فناوری خودروهای الکتریکی، به یکی از عناصر کلیدی تبدیل شده‌اند که باید به دقت طراحی و استانداردسازی شوند. در این مقاله به بررسی انواع درگاه شارژ، استانداردهای آن، چگونگی عملکرد و نکات مهمی که باید در انتخاب و استفاده از آن‌ها مدنظر قرار دهید، می‌پردازیم.
انواع درگاه شارژ و کاربردهای آن‌ها
درگاه شارژ خودروهای الکتریکی بر اساس استانداردهای مختلف طراحی شده‌اند و هر کدام برای کاربردهای خاصی مناسب هستند. دو استاندارد اصلی که در بازار خودروهای الکتریکی رایج هستند، عبارتند از:
- درگاه Type 1 (SAE J1772): این نوع درگاه بیشتر در خودروهای الکتریکی آمریکایی و ژاپنی استفاده می‌شود و برای شارژ با جریان متناوب (AC) طراحی شده است. این درگاه دارای پنج پین است که دو پین آن برای انتقال انرژی، دو پین برای ارتباط داده‌ای و یک پین برای زمین استفاده می‌شود.
- درگاه Type 2 (Mennekes): این استاندارد در اروپا و برخی کشورها مانند چین و ژاپن رایج است و برای شارژ با جریان متناوب و همچنین جریان مستقیم (DC) مناسب است. این درگاه دارای هفت پین است که امکان شارژ سریع‌تر را فراهم می‌کند.

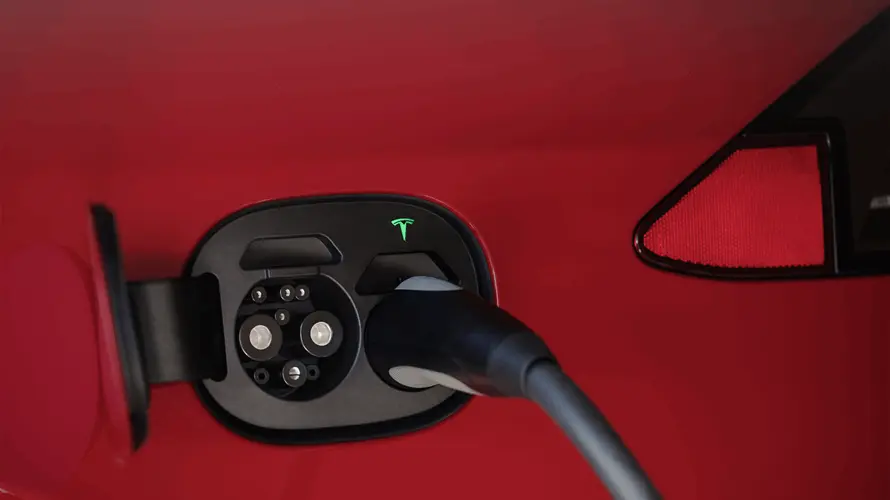

علاوه بر این دو استاندارد، درگاه‌های دیگری مانند CCS (Combined Charging System) و CHAdeMO نیز وجود دارند که برای شارژ سریع با جریان مستقیم طراحی شده‌اند. درگاه CCS ترکیبی از استاندارد Type 2 با دو پین اضافی برای شارژ DC است و در خودروهای اروپایی و آمریکایی استفاده می‌شود، در حالی که CHAdeMO بیشتر در خودروهای ژاپنی و برخی مدل‌های کره‌ای و چین رایج است.
چگونگی عملکرد درگاه شارژ
درگاه شارژ خودروهای الکتریکی وظیفه انتقال انرژی از منبع شارژ (مانند شارژر خانگی یا عمومی) به باتری خودرو را بر عهده دارد. این فرایند شامل چند مرحله است:
- اتصال فیزیکی: درگاه شارژ باید به درگاه خودرو متصل شود. این اتصال باید با دقت انجام شود تا از آسیب به پین‌ها و قطعات جلوگیری شود.
- تایید ارتباط: پس از اتصال، سیستم ارتباطی بین شارژر و خودرو فعال می‌شود تا نوع جریان، ولتاژ و سایر پارامترها بررسی شوند.
- شروع شارژ: پس از تایید اطلاعات، شارژر شروع به انتقال انرژی به باتری می‌کند. این فرایند می‌تواند با جریان متناوب یا مستقیم انجام شود، بسته به نوع شارژر و درگاه.
- کنترل و نظارت: در طول شارژ، سیستم‌های الکترونیکی خودرو و شارژر بر روی پارامترهای مختلف نظارت می‌کنند تا از ایمنی و کارایی فرایند اطمینان حاصل شود.
در خودروهای الکتریکی مدرن، این فرایند به صورت خودکار و با استفاده از پروتکل‌های ارتباطی مانند CAN (Controller Area Network) انجام می‌شود. این پروتکل‌ها امکان انتقال داده‌های دقیق و کنترل دقیق شارژ را فراهم می‌کنند.
استانداردهای ایمنی و کارایی درگاه شارژ
استانداردهای ایمنی و کارایی درگاه شارژ خودروهای الکتریکی بسیار مهم هستند. سازمان‌های بین‌المللی مانند IEC (International Electrotechnical Commission) و ISO (International Organization for Standardization) استانداردهایی را برای این منظور تعیین کرده‌اند. برخی از مهم‌ترین استانداردها عبارتند از:
- IEC 62196: این استاندارد مربوط به درگاه‌های شارژ AC و DC است و شامل مشخصات فیزیکی، الکتریکی و مکانیکی درگاه‌ها می‌شود.
- ISO 15118: این استاندارد پروتکل ارتباطی بین شارژر و خودرو را تعریف می‌کند و امکان شارژ بدون کابل (Plug & Charge) را فراهم می‌آورد.
- UL 2580: این استاندارد توسط سازمان UL در آمریکا تعیین شده و مربوط به ایمنی شارژرهای خودروهای الکتریکی است.
پیشرفت در این استانداردها باعث شده است که درگاه‌های شارژ امروزی علاوه بر ایمنی، دارای کارایی بالایی نیز باشند. برای مثال، درگاه‌های جدید امکان شارژ سریع‌تر با جریان مستقیم و همچنین شارژ بی‌سیم را فراهم می‌آورند.
نکات مهم در انتخاب و استفاده از درگاه شارژ
انتخاب درگاه شارژ مناسب و استفاده صحیح از آن می‌تواند تأثیر زیادی بر طول عمر باتری و ایمنی خودرو داشته باشد. برخی از نکات مهم در این زمینه عبارتند از:
- مطابقت با استاندارد: اطمینان حاصل کنید که درگاه شارژ با استاندارد خودرو و شارژر مطابقت دارد. استفاده از درگاه‌های نامرتبط می‌تواند خطراتی مانند آسیب به باتری یا حتی آتش‌سوزی را به همراه داشته باشد.
- کیفیت و برند: انتخاب درگاه‌های با کیفیت و از برندهای معتبر می‌تواند از آسیب‌های احتمالی جلوگیری کند. درگاه‌های ارزان و نامرتبط ممکن است در طول زمان دچار مشکل شوند.
- ایمنی: همیشه قبل از استفاده از درگاه شارژ، از اتصال صحیح کابل‌ها و عدم وجود آسیب به پین‌ها اطمینان حاصل کنید. همچنین، از شارژ در شرایط نامناسب مانند باران یا رطوبت بالا خودداری کنید.
- نظارت بر شارژ: در برخی موارد، نظارت بر فرایند شارژ و استفاده از نرم‌افزارهای مدیریت باتری می‌تواند به افزایش طول عمر باتری کمک کند.
علاوه بر این، در صورت نیاز به شارژ سریع، باید از درگاه‌های مناسب و شارژرهای با توان بالا استفاده کنید. شارژ سریع با جریان مستقیم می‌تواند باتری را تحت فشار قرار دهد، بنابراین استفاده از شارژرهای با کیفیت و مطابق با توصیه‌های سازنده خودرو بسیار مهم است.
آینده درگاه شارژ و فناوری‌های نوین
با پیشرفت فناوری خودروهای الکتریکی، درگاه‌های شارژ نیز در حال تحول هستند. برخی از فناوری‌های نوین که در آینده نزدیک می‌توانند در این زمینه تأثیرگذار باشند، عبارتند از:
- شارژ بی‌سیم: این فناوری امکان شارژ خودرو بدون نیاز به اتصال فیزیکی کابل را فراهم می‌آورد. اگرچه هنوز در مرحله آزمایشی است، اما می‌تواند در آینده نزدیک به یک استاندارد تبدیل شود.
- شارژ دوطرفه (Vehicle-to-Grid): این فناوری امکان استفاده از باتری خودرو برای تأمین انرژی شبکه برق را فراهم می‌آورد. این فناوری می‌تواند در مدیریت انرژی شبکه و کاهش هزینه‌های مصرف‌کننده مؤثر باشد.
- درگاه‌های هوشمند: درگاه‌های شارژ هوشمند با استفاده از هوش مصنوعی و ارتباطات اینترنتی، امکان مدیریت بهتر شارژ و افزایش کارایی را فراهم می‌آورند.
پیشرفت در این فناوری‌ها می‌تواند تجربه شارژ خودروهای الکتریکی را به طور قابل توجهی بهبود بخشد و از چالش‌های موجود مانند زمان شارژ طولانی و هزینه‌های بالا کاسته شود.
در پایان، درگاه شارژ یکی از عناصر کلیدی در خودروهای الکتریکی است که باید با دقت انتخاب و استفاده شود. با توجه به استانداردهای ایمنی و کارایی، انتخاب درگاه مناسب و استفاده صحیح از آن می‌تواند تجربه استفاده از خودروهای الکتریکی را بهبود بخشد. برای اطلاعات بیشتر در مورد فناوری‌های نوین و آخرین اخبار خودروهای الکتریکی، می‌توانید به ماشین مگ مراجعه کنید.
