آسیلوسکوپ یکی از ابزارهای اساسی در آزمایشگاه‌های الکترونیک، تعمیرگاه‌های دستگاه‌های الکتریکی و حتی در صنایع مختلف است. این دستگاه به شما امکان می‌دهد سیگنال‌های الکتریکی را بصورت گرافیکی مشاهده و تحلیل کنید. اما انتخاب یک اسیلوسکوپ مناسب برای نیازهای خاص شما ممکن است چالش‌برانگیز باشد، به خصوص اگر تجربه کافی در این زمینه نداشته باشید. در این راهنما، به بررسی عوامل کلیدی برای انتخاب اسیلوسکوپ می‌پردازیم و راهنمایی می‌دهیم که چگونه می‌توانید بهترین انتخاب را برای آزمایشگاه، تعمیرگاه یا پروژه‌های خود انجام دهید.
چرا انتخاب اسیلوسکوپ مهم است؟
اسیلوسکوپ‌ها در انواع مختلفی تولید می‌شوند و هر کدام برای کاربردهای خاصی طراحی شده‌اند. انتخاب نادرست می‌تواند منجر به خرید دستگاهی شود که یا عملکرد لازم را ندارد یا هزینه‌های اضافی را به همراه داشته باشد. برای مثال، یک اسیلوسکوپ با باندباری پایین ممکن است برای تحلیل سیگنال‌های با فرکانس بالا مناسب نباشد، یا یک دستگاه با دقت زمانی کم برای اندازه‌گیری پالس‌های بسیار کوتاه کافی نیست.
همچنین، برخی از اسیلوسکوپ‌ها دارای ویژگی‌های پیشرفته‌ای مانند تحلیل طیفی، اندازه‌گیری پارامترهای خاص یا رابط‌های ارتباطی هستند که برای کاربردهای تخصصی ضروری هستند. در ادامه، به بررسی این عوامل و سایر نکات مهم می‌پردازیم.
عوامل کلیدی در انتخاب اسیلوسکوپ
۱. باندباری (Bandwidth)
باندباری یکی از مهم‌ترین مشخصات یک اسیلوسکوپ است که نشان‌دهنده حداکثر فرکانس سیگنالی است که دستگاه می‌تواند با دقت اندازه‌گیری کند. برای مثال، اگر شما با سیگنال‌های با فرکانس بالا مانند سیگنال‌های دیجیتال سریع یا سیگنال‌های RF کار می‌کنید، نیاز به اسیلوسکوپی با باندباری بالا دارید.
به‌طور کلی، باندباری حداقل باید دو برابر فرکانس سیگنال مورد اندازه‌گیری باشد. برای مثال، اگر سیگنال شما تا ۵۰ مگاهرتز است، باندباری حداقل ۱۰۰ مگاهرتز توصیه می‌شود. اسیلوسکوپ‌های با باندباری ۵۰ مگاهرتز برای کاربردهای عمومی مانند تعمیرات الکترونیک خانگی یا آزمایشگاه‌های آموزشی کافی هستند، اما برای کاربردهای حرفه‌ای مانند طراحی مدارهای دیجیتال سریع یا ارتباطات بی‌سیم، باندباری ۱۰۰ مگاهرتز یا بالاتر ضروری است.
۲. دقت زمانی (Time Resolution)
دقت زمانی به توانایی اسیلوسکوپ در نمایش تغییرات سریع سیگنال اشاره دارد. این ویژگی با تعداد نمونه‌برداری در ثانیه (Sample Rate) و پهنای باند مرتبط است. برای اندازه‌گیری پالس‌های بسیار کوتاه یا سیگنال‌های با تغییرات سریع، نیاز به اسیلوسکوپی با دقت زمانی بالا دارید.
اسیلوسکوپ‌های دیجیتال با سرعت نمونه‌برداری بالا (مثلاً ۱ گیگا نمونه در ثانیه یا بیشتر) برای کاربردهای پیشرفته مناسب هستند. در حالی که اسیلوسکوپ‌های آنالوگ یا دیجیتال با سرعت نمونه‌برداری پایین‌تر برای کاربردهای ساده‌تر مانند اندازه‌گیری سیگنال‌های سینوسی یا مربعی کافی هستند.
۳. تعداد کانال‌ها
اسیلوسکوپ‌ها معمولاً دارای دو یا چهار کانال هستند. تعداد کانال‌ها به تعداد سیگنال‌هایی که می‌خواهید همزمان مشاهده کنید، بستگی دارد. برای مثال، اگر شما نیاز به مقایسه دو سیگنال مختلف دارید، اسیلوسکوپ دو کاناله کافی است. اما برای تحلیل مدارهای پیچیده‌تر یا سیستم‌های چند کاناله، اسیلوسکوپ چهار کاناله یا بیشتر مناسب‌تر است.
همچنین، برخی از اسیلوسکوپ‌ها امکان اضافه کردن کانال‌های خارجی را دارند که می‌تواند برای کاربردهای خاص مفید باشد.
۴. نوع نمایشگر

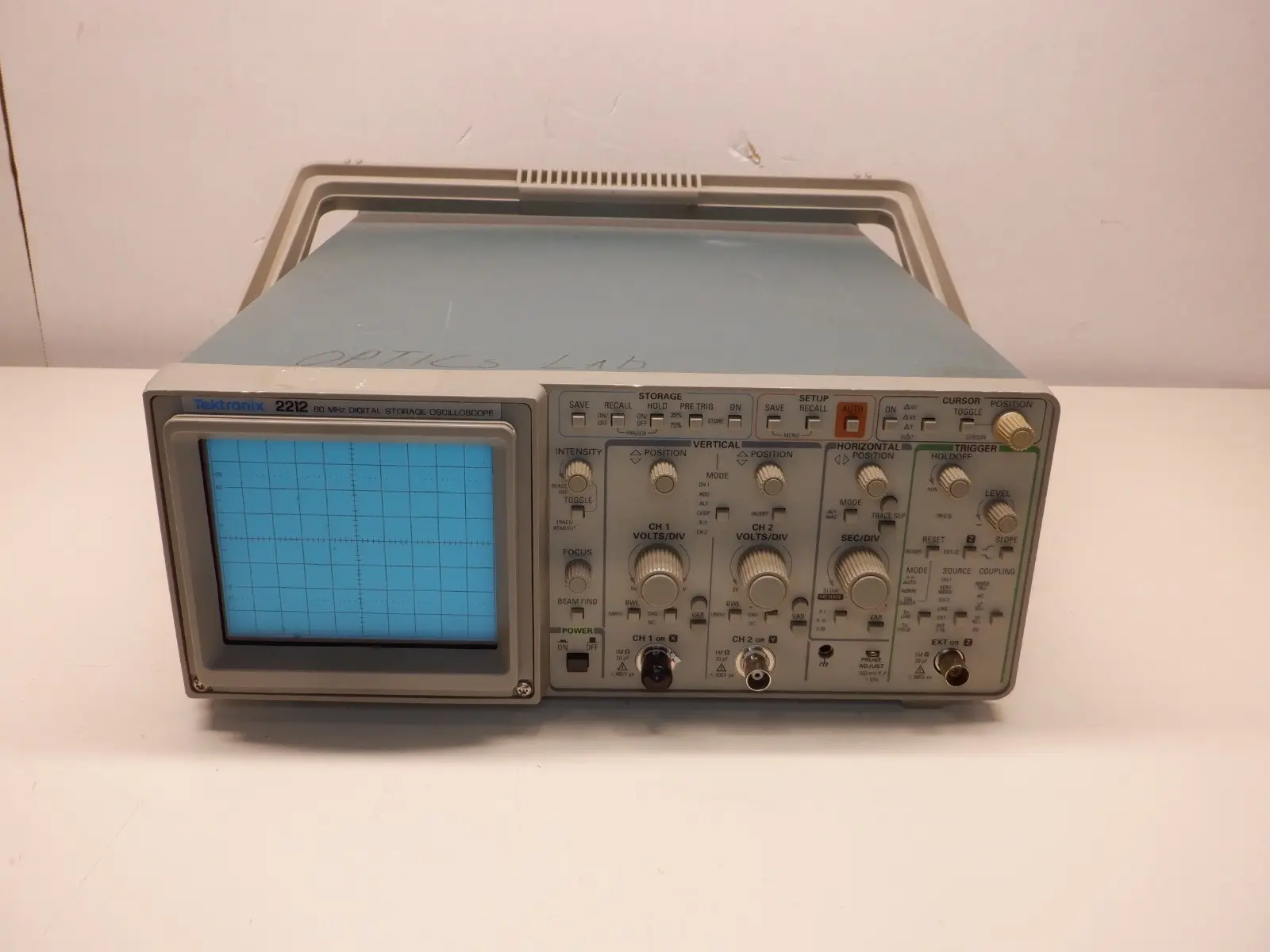

نمایشگر اسیلوسکوپ می‌تواند بر روی تجربه کاربری تأثیر بگذارد. اسیلوسکوپ‌های مدرن معمولاً دارای نمایشگرهای LCD با کیفیت بالا هستند که امکان نمایش رنگی و تنظیمات مختلف را فراهم می‌کنند. برخی از مدل‌ها همچنین دارای نمایشگرهای حساس به لمس هستند که کار با آن‌ها را آسان‌تر می‌کنند.
اسیلوسکوپ‌های قدیمی‌تر ممکن است از نمایشگرهای CRT استفاده کنند که امروزه کمتر رایج هستند، اما برای برخی کاربردهای خاص ممکن است هنوز مورد استفاده قرار گیرند.
۵. ویژگی‌های اضافی
برخی از اسیلوسکوپ‌ها دارای ویژگی‌های اضافی هستند که می‌توانند برای کاربردهای خاص مفید باشند. این ویژگی‌ها شامل:
- تحلیل طیفی (FFT)
- اندازه‌گیری پارامترهای خاص مانند ولتاژ، فرکانس، دوره و…
- رابط‌های ارتباطی مانند USB، LAN یا Wi-Fi برای انتقال داده‌ها به کامپیوتر
- پشتیبانی از پروتکل‌های خاص مانند I2C، SPI یا UART برای تحلیل ارتباطات دیجیتال
- پشتیبانی از زبان‌های برنامه‌نویسی مانند Python برای اتوماسیون اندازه‌گیری‌ها
این ویژگی‌ها می‌توانند برای کاربران حرفه‌ای یا در پروژه‌های تحقیقاتی بسیار مفید باشند، اما برای کاربردهای ساده ممکن است ضروری نباشند.
۶. بودجه و برند
اسیلوسکوپ‌ها در بازه‌های قیمتی مختلفی تولید می‌شوند. اسیلوسکوپ‌های ارزان‌تر معمولاً برای کاربردهای آموزشی یا ساده مناسب هستند، در حالی که اسیلوسکوپ‌های گران‌تر با ویژگی‌های پیشرفته‌تر برای کاربردهای حرفه‌ای طراحی شده‌اند.
برند نیز یکی از عوامل مهم در انتخاب است. برخی از برندهای معتبر در تولید اسیلوسکوپ مانند Tektronix، Keysight، Rigol و Siglent شناخته شده‌اند. انتخاب برند معتبر می‌تواند تضمین کیفیت و پشتیبانی فنی بهتر را فراهم کند.
راهنمای تصمیم‌گیری برای کاربردهای مختلف
۱. برای آزمایشگاه‌های آموزشی
در آزمایشگاه‌های آموزشی، نیاز به اسیلوسکوپی با ویژگی‌های ساده اما کارآمد است. اسیلوسکوپ‌های دو کاناله با باندباری ۵۰ مگاهرتز و نمایشگر LCD کافی هستند. همچنین، اسیلوسکوپ‌هایی که دارای رابط USB برای انتقال داده‌ها به کامپیوتر هستند، می‌توانند برای آموزش‌های عملی مفید باشند.
برخی از مدل‌های اقتصادی مانند اسیلوسکوپ‌های برند Rigol یا Siglent برای این کاربرد مناسب هستند.
۲. برای تعمیرگاه‌های الکترونیک
در تعمیرگاه‌ها، نیاز به اسیلوسکوپی با دقت بالا و قابلیت اندازه‌گیری سیگنال‌های مختلف است. اسیلوسکوپ‌های با باندباری ۱۰۰ مگاهرتز یا بالاتر و تعداد کانال‌های مناسب (دو یا چهار کانال) برای تشخیص مشکلات در مدارهای الکترونیکی مفید هستند.
همچنین، اسیلوسکوپ‌هایی که دارای ویژگی‌های تحلیل سیگنال‌های دیجیتال مانند I2C یا SPI هستند، می‌توانند در تعمیر دستگاه‌های دیجیتال بسیار کمک‌کننده باشند.
۳. برای کاربردهای حرفه‌ای و صنعتی
در کاربردهای حرفه‌ای مانند طراحی مدارهای دیجیتال سریع، ارتباطات بی‌سیم یا تحقیقات علمی، نیاز به اسیلوسکوپ‌های پیشرفته با باندباری بالا، دقت زمانی بالا و ویژگی‌های تحلیل پیشرفته است.

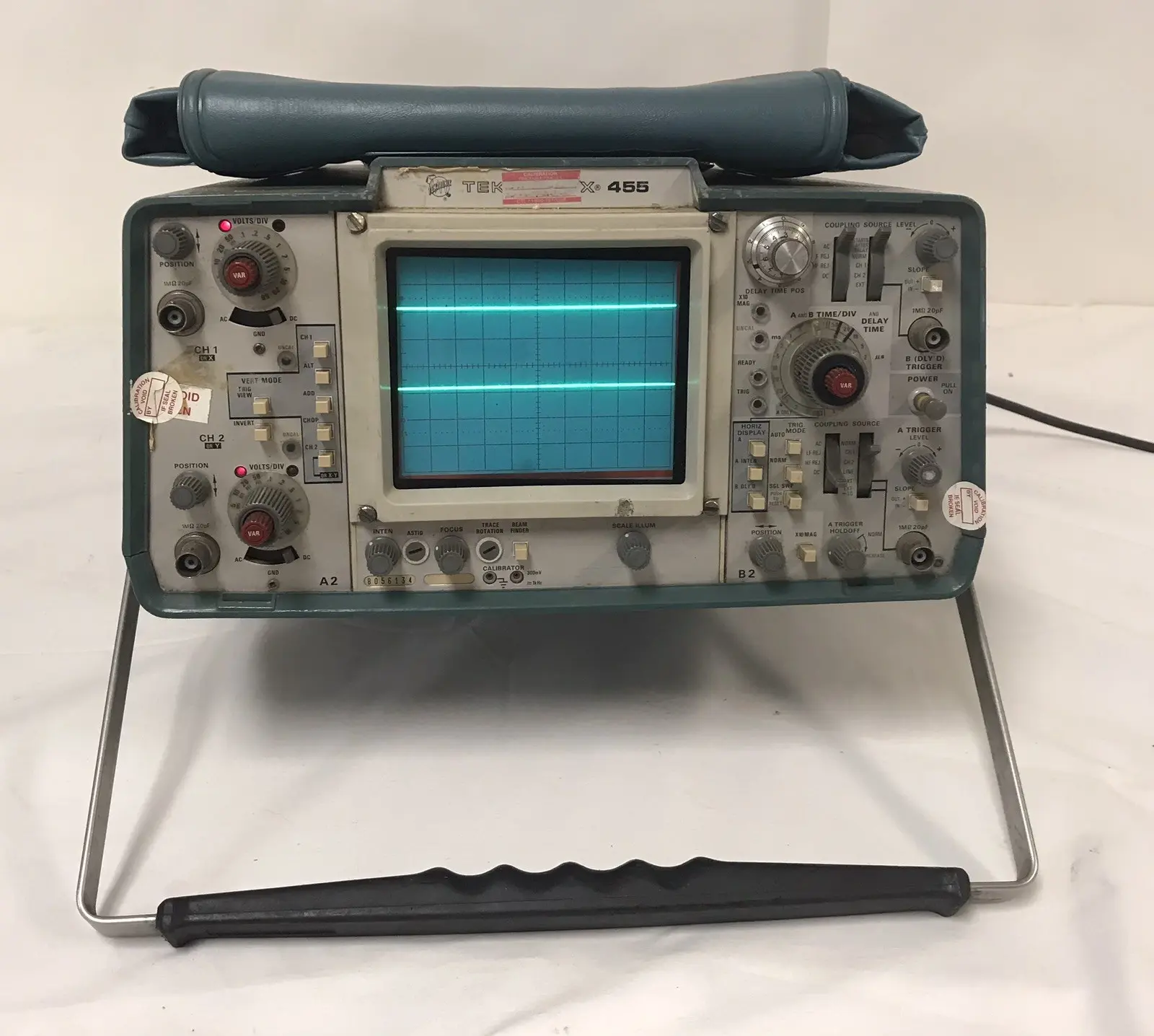

اسیلوسکوپ‌های برندهای معتبر مانند Tektronix یا Keysight با باندباری ۳۰۰ مگاهرتز یا بالاتر و امکانات تحلیل طیفی و ارتباطات دیجیتال برای این کاربردها مناسب هستند.
۴. برای پروژه‌های شخصی و DIY
اگر شما یک علاقه‌مند به الکترونیک هستید و پروژه‌های شخصی انجام می‌دهید، ممکن است به اسیلوسکوپی با ویژگی‌های متوسط نیاز داشته باشید. اسیلوسکوپ‌های با باندباری ۵۰ تا ۱۰۰ مگاهرتز و تعداد کانال‌های دو یا چهار مناسب هستند.
برخی از مدل‌های اقتصادی مانند اسیلوسکوپ‌های برند Siglent یا Rigol می‌توانند برای این کاربردها مناسب باشند.
نکات مهم قبل از خرید
قبل از خرید اسیلوسکوپ، به نکات زیر توجه کنید:
- محدوده فرکانس سیگنال‌هایی که می‌خواهید اندازه‌گیری کنید را مشخص کنید و باندباری اسیلوسکوپ را بر اساس آن انتخاب کنید.
- تعداد کانال‌های مورد نیاز را تعیین کنید و مطمئن شوید که اسیلوسکوپ انتخابی دارای کانال‌های کافی است.
- به ویژگی‌های اضافی مانند تحلیل طیفی، رابط‌های ارتباطی و پشتیبانی از پروتکل‌های دیجیتال توجه کنید.
- بودجه خود را مشخص کنید و مدل‌های مناسب را در محدوده قیمتی خود جستجو کنید.
- برند و پشتیبانی فنی را در نظر بگیرید، زیرا برخی از برندها دارای خدمات پس از فروش بهتر هستند.
همچنین، اگر امکان دارد، قبل از خرید، اسیلوسکوپ را امتحان کنید یا از تجربیات دیگر کاربران در مورد مدل انتخابی مطلع شوید.
نکات نگهداری و استفاده صحیح از اسیلوسکوپ
پس از خرید اسیلوسکوپ، نگهداری صحیح و استفاده بهینه از آن می‌تواند طول عمر دستگاه را افزایش دهد و دقت اندازه‌گیری‌ها را بهبود بخشد. برخی از نکات مهم عبارتند از:
- از اتصال نادرست کابل‌ها به دستگاه جلوگیری کنید، زیرا این کار می‌تواند باعث آسیب به کانال‌های ورودی شود.
- دستگاه را در محیطی با رطوبت و دما مناسب نگهداری کنید تا از آسیب به قطعات الکترونیکی جلوگیری شود.

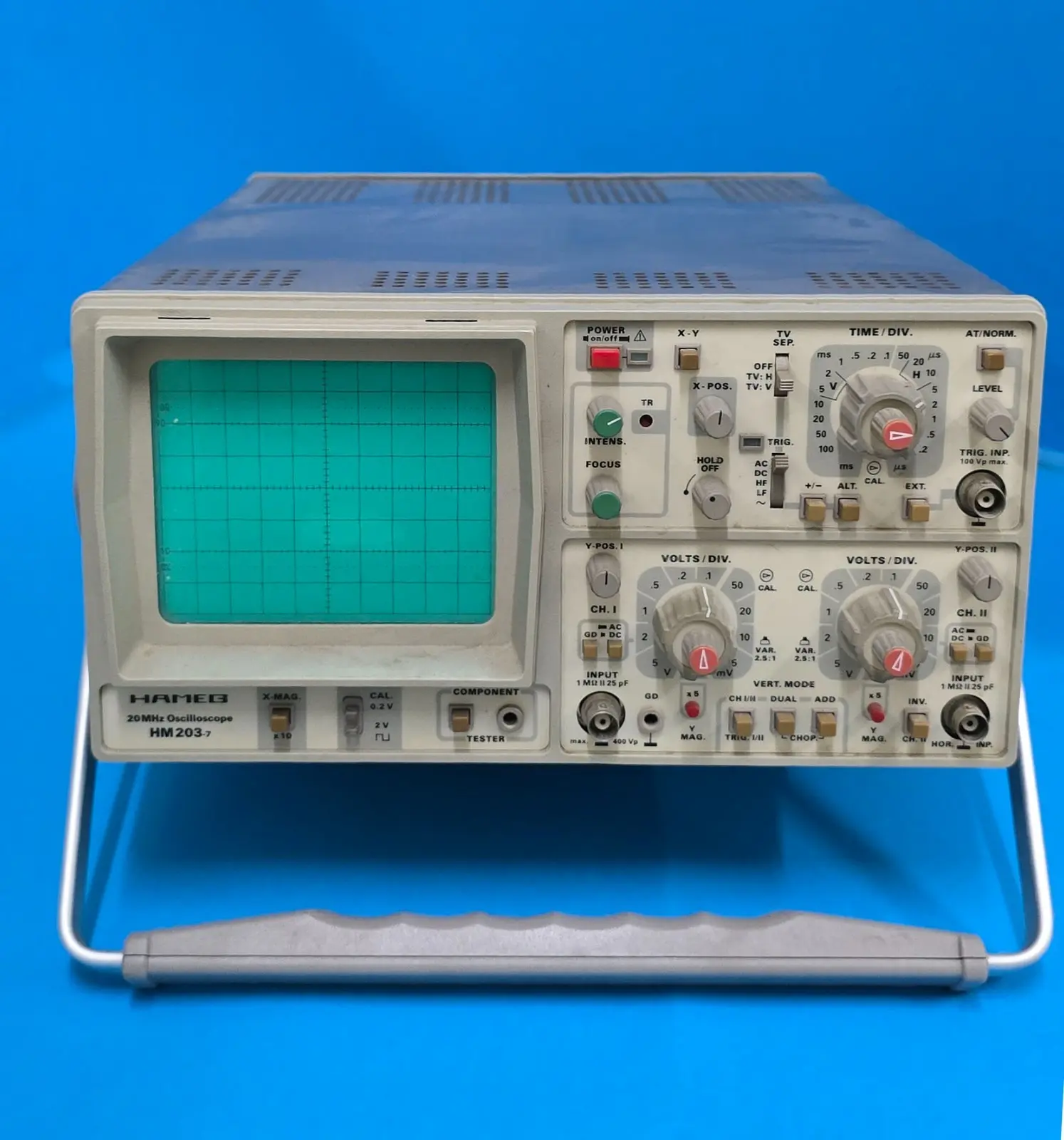

- منظماً کالیبراسیون اسیلوسکوپ را انجام دهید تا دقت اندازه‌گیری‌ها حفظ شود.
- از استفاده از ولتاژهای بیش از حد در ورودی‌های اسیلوسکوپ خودداری کنید، زیرا این کار می‌تواند باعث آسیب به دستگاه شود.
- برای ذخیره‌سازی داده‌ها و تنظیمات، از امکانات ذخیره‌سازی داخلی یا رابط‌های ارتباطی استفاده کنید.
همچنین، مطالعه راهنمای کاربر دستگاه می‌تواند به شما کمک کند تا از تمام ویژگی‌های اسیلوسکوپ استفاده کنید و از آن به بهترین نحو بهره‌برداری کنید.
پیش‌بینی آینده و روندهای جدید در اسیلوسکوپ‌ها
فناوری اسیلوسکوپ‌ها نیز مانند سایر ابزارهای الکترونیکی در حال پیشرفت است. برخی از روندهای جدید در این زمینه شامل:
- اسیلوسکوپ‌های با سرعت نمونه‌برداری بسیار بالا (بیش از ۱۰ گیگا نمونه در ثانیه) برای تحلیل سیگنال‌های فوق سریع.
- پشتیبانی از هوش مصنوعی و تحلیل خودکار داده‌ها برای تشخیص خودکار مشکلات در سیگنال‌ها.
- رابط‌های بی‌سیم برای انتقال داده‌ها به کامپیوتر یا دستگاه‌های دیگر.
- پشتیبانی از پروتکل‌های جدید ارتباطات دیجیتال مانند USB4، Thunderbolt و…
- کاهش اندازه و وزن اسیلوسکوپ‌ها برای استفاده در محیط‌های محدود.
این پیشرفت‌ها می‌توانند در آینده نزدیک به بهبود عملکرد و کارایی اسیلوسکوپ‌ها کمک کنند و امکانات جدیدی را برای کاربران فراهم آورند.
