تابلو برق یکی از اجزای حیاتی هر ساختمان است که وظیفه توزیع و کنترل جریان الکتریکی را بر عهده دارد. این دستگاه که به عنوان «پنل برق» یا «جعبه توزیع» نیز شناخته می‌شود، به عنوان قلب سیستم الکتریکی ساختمان عمل می‌کند و از عملکرد صحیح و ایمن تجهیزات الکتریکی اطمینان می‌بخشد. در این مقاله به بررسی دقیق تابلو برق ساختمان، تجهیزات داخل آن، نکات مهم نصب و نگهداری، و همچنین استانداردهای لازم برای طراحی و اجرای آن می‌پردازیم.
تابلو برق ساختمان چیست؟
تابلو برق ساختمان یک دستگاه الکتریکی است که شامل مجموعه‌ای از تجهیزات برای کنترل، محافظت و توزیع جریان الکتریکی در ساختمان می‌باشد. این دستگاه به صورت مرکزی در ساختمان نصب می‌شود و از طریق کابل‌های اصلی به شبکه برق شهر متصل می‌گردد. وظیفه اصلی تابلو برق، تقسیم جریان الکتریکی به بخش‌های مختلف ساختمان و تأمین انرژی برای تجهیزات مختلف مانند روشنایی، لوازم خانگی، سیستم‌های تهویه و سایر دستگاه‌های الکتریکی است.
تابلو برق علاوه بر توزیع انرژی، وظیفه محافظت در برابر خطرات الکتریکی مانند کوتاه‌مدت، اضافه‌بار و تغییرات ناگهانی ولتاژ را نیز بر عهده دارد. برای این منظور، تجهیزاتی مانند فیوزها، رله‌ها و قطع‌کننده‌های خودکار در داخل تابلو برق نصب می‌شوند.
چرا تابلو برق اهمیت دارد؟
- ایمنی: تابلو برق با استفاده از تجهیزات محافظتی، از خطرات الکتریکی مانند آتش‌سوزی، صدمات جانی و آسیب به تجهیزات جلوگیری می‌کند.
- کنترل: امکان قطع و وصل بخش‌های مختلف ساختمان به صورت مستقل وجود دارد، که در مواقع اضطراری بسیار مفید است.
- توزیع صحیح: جریان الکتریکی به صورت منظم و بدون افت ولتاژ به تمام بخش‌های ساختمان توزیع می‌شود.
- پیشگیری از خرابی: با استفاده از تجهیزات محافظتی، از آسیب به تجهیزات الکتریکی و افزایش عمر آنها جلوگیری می‌شود.

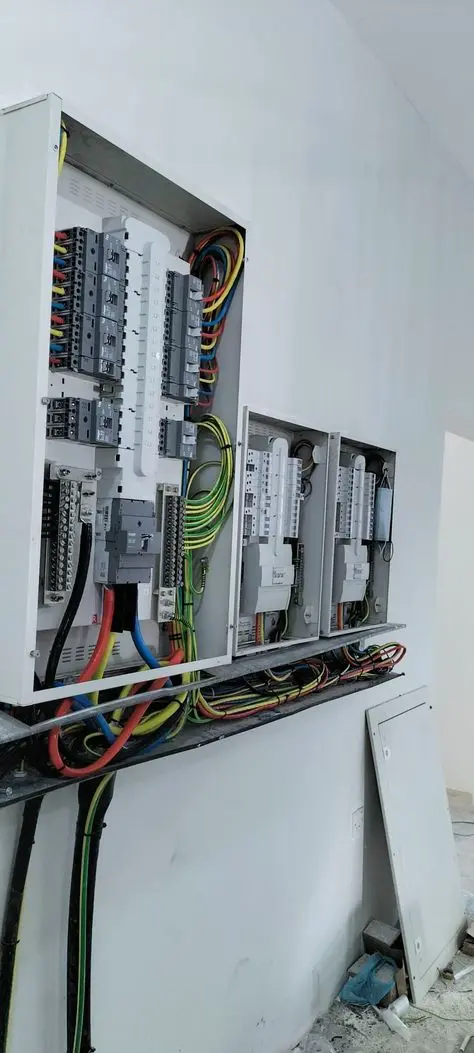

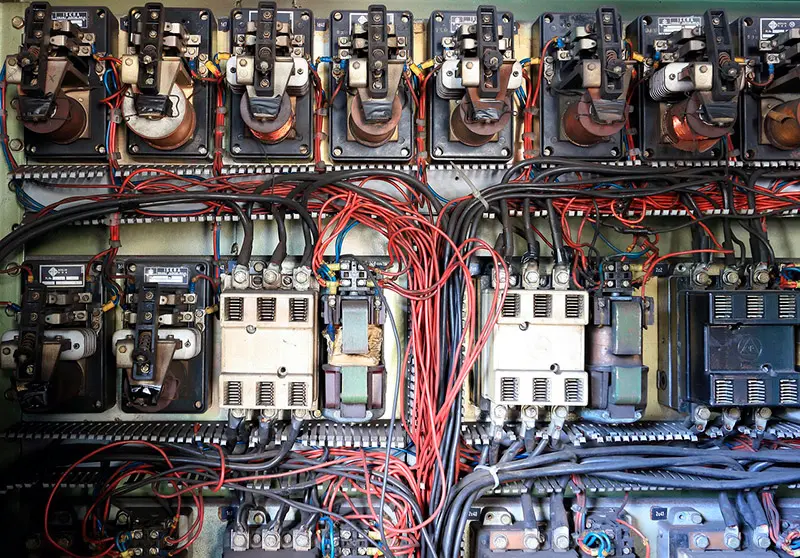

تجهیزات داخل تابلو برق ساختمان
تابلو برق شامل مجموعه‌ای از تجهیزات الکتریکی است که هر کدام وظیفه خاصی را در سیستم برق ساختمان ایفا می‌کنند. برخی از مهم‌ترین تجهیزات داخل تابلو برق عبارتند از:
۱. فیوزها و قطع‌کننده‌های خودکار (CB)
فیوزها و قطع‌کننده‌های خودکار وظیفه محافظت در برابر اضافه‌بار و کوتاه‌مدت را دارند. این تجهیزات در صورت بروز مشکل، جریان الکتریکی را قطع می‌کنند و از آسیب به کابل‌ها و تجهیزات جلوگیری می‌کنند.
قطع‌کننده‌های خودکار (CB) در مقایسه با فیوزهای قدیمی‌تر، قابلیت استفاده مجدد دارند و به صورت خودکار پس از رفع مشکل، جریان را دوباره وصل می‌کنند.
۲. رله‌های محافظتی
رله‌های محافظتی مانند رله‌های حرارتی، رله‌های جریان زمین (GFCI) و رله‌های ولتاژ، برای محافظت در برابر شرایط خاصی مانند جریان زمین، اضافه‌بار یا تغییرات ناگهانی ولتاژ استفاده می‌شوند.
رله‌های جریان زمین (GFCI) به ویژه در محیط‌های مرطوب مانند آشپزخانه‌ها و حمام‌ها بسیار مهم هستند، زیرا در صورت بروز جریان زمین، به سرعت جریان را قطع می‌کنند و از خطر صدمات الکتریکی جلوگیری می‌کنند.
۳. اتصالات و کابل‌کشی
اتصالات داخل تابلو برق باید به صورت صحیح و با استفاده از کابل‌های مناسب انجام شوند. کابل‌کشی باید بر اساس استانداردهای مربوطه و با توجه به ظرفیت جریان هر بخش انجام شود.
استفاده از اتصالات مناسب و کابل‌های با کیفیت، از افت ولتاژ و گرم شدن غیرمعمول جلوگیری می‌کند و ایمنی سیستم را افزایش می‌دهد.
۴. نشانگرهای ولتاژ و آمپر
نشانگرهای ولتاژ و آمپر برای کنترل و نظارت بر جریان الکتریکی استفاده می‌شوند. این تجهیزات به کاربران امکان می‌دهند تا جریان مصرفی هر بخش را مشاهده و در صورت نیاز، تنظیمات لازم را انجام دهند.
۵. تجهیزات اندازه‌گیری
تجهیزات اندازه‌گیری مانند ولت‌مترها، آمپر‌مترها و وات‌مترها برای اندازه‌گیری دقیق پارامترهای الکتریکی استفاده می‌شوند. این تجهیزات در مواقعی که نیاز به بررسی دقیق سیستم برق وجود دارد، بسیار مفید هستند.
۶. تجهیزات ارتباطی و کنترل از راه دور
در ساختمان‌های مدرن، تابلو برق ممکن است شامل تجهیزات ارتباطی و کنترل از راه دور باشد. این تجهیزات امکان کنترل سیستم برق از طریق نرم‌افزارهای موبایل یا کامپیوتری را فراهم می‌کنند و مدیریت انرژی را آسان‌تر می‌سازند.

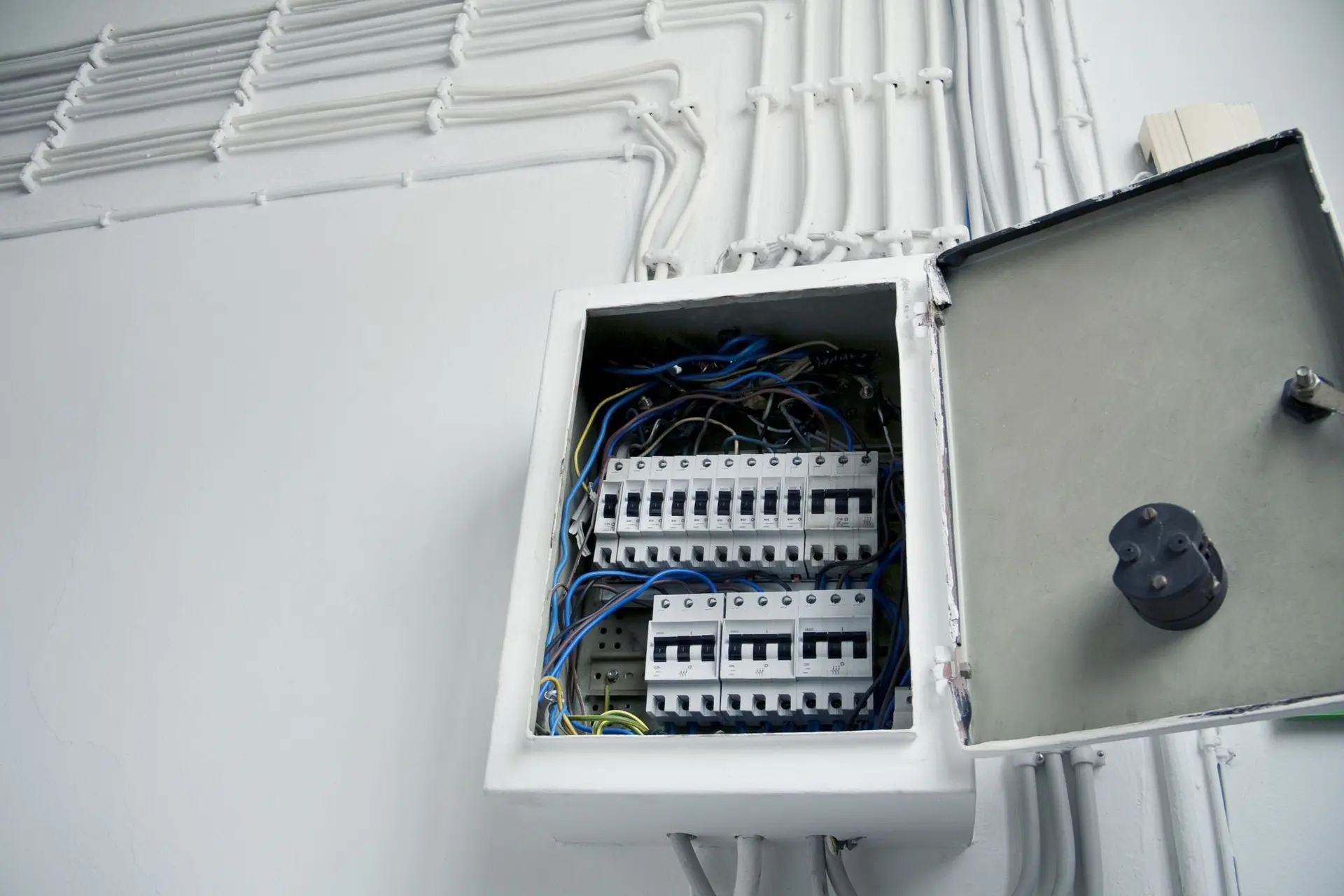

نکات مهم در طراحی و نصب تابلو برق
طراحی و نصب تابلو برق باید با توجه به استانداردهای ملی و بین‌المللی انجام شود. برخی از نکات مهم در این زمینه عبارتند از:
۱. انتخاب مکان مناسب
تابلو برق باید در مکانی نصب شود که دسترسی آسان به آن وجود داشته باشد و از عوامل محیطی مانند رطوبت، گرد و غبار و حرارت بالا محافظت شود. همچنین، باید در محلی نصب شود که در صورت بروز مشکل، به سرعت قابل دسترسی باشد.
۲. ظرفیت مناسب
ظرفیت تابلو برق باید با توجه به نیازهای انرژی ساختمان انتخاب شود. در صورت نیاز به افزایش ظرفیت در آینده، باید امکان ارتقاء سیستم وجود داشته باشد.
۳. استفاده از تجهیزات با کیفیت
استفاده از تجهیزات با کیفیت و استاندارد در تابلو برق بسیار مهم است. تجهیزات با کیفیت پایین ممکن است در مواقع بحرانی عملکرد صحیحی نداشته باشند و خطرات جدی ایجاد کنند.
۴. رعایت استانداردهای ایمنی
رعایت استانداردهای ایمنی مانند استانداردهای IEC، ANSI و استانداردهای ملی ایران در طراحی و نصب تابلو برق ضروری است. این استانداردها شامل مواردی مانند فاصله‌گذاری تجهیزات، استفاده از کابل‌های مناسب و نصب تجهیزات محافظتی است.
۵. تست و بررسی قبل از استفاده
پس از نصب تابلو برق، باید تست‌های لازم برای بررسی عملکرد صحیح سیستم انجام شود. این تست‌ها شامل بررسی اتصال به زمین، تست فیوزها و قطع‌کننده‌های خودکار، و بررسی ولتاژ و جریان است.
نگهداری و تعمیرات تابلو برق
نگهداری منظم تابلو برق برای عملکرد صحیح و ایمن سیستم بسیار مهم است. برخی از اقدامات نگهداری عبارتند از:
- بررسی دوره‌ای اتصالات و کابل‌کشی برای اطمینان از عدم وجود سایش یا آسیب.
- تست کردن تجهیزات محافظتی مانند فیوزها و قطع‌کننده‌های خودکار.
- پاکسازی تابلو برق از گرد و غبار و آلودگی‌ها.
- بررسی و تعویض تجهیزات فرسوده یا آسیب‌دیده.
- کنترل دوره‌ای ولتاژ و جریان برای اطمینان از عملکرد صحیح سیستم.
در صورت بروز هرگونه مشکل در تابلو برق، باید به سرعت اقدامات لازم برای تعمیر و نگهداری انجام شود. در مواردی که نیاز به تخصص فنی وجود دارد، باید از خدمات متخصصان برق استفاده کرد.
استانداردهای طراحی تابلو برق
طراحی تابلو برق باید با توجه به استانداردهای ملی و بین‌المللی انجام شود. برخی از مهم‌ترین استانداردها عبارتند از:
- استاندارد IEC 60439: این استاندارد مربوط به طراحی و ساخت تابلوهای برق با ولتاژ پایین است و شامل مواردی مانند ساختار، ایمنی و عملکرد تابلوهای برق می‌شود.
- استاندارد ANSI/CSA C22.2: این استاندارد توسط انجمن ملی استانداردهای آمریکا (ANSI) و انجمن استانداردهای کانادا (CSA) منتشر شده و شامل طراحی و نصب تابلوهای برق است.
- استاندارد ملی ایران (INSO): استانداردهای ملی ایران نیز برای طراحی و نصب تابلوهای برق در کشور منتشر شده‌اند و باید در طراحی و اجرای سیستم‌های برق رعایت شوند.
رعایت این استانداردها نه تنها ایمنی سیستم را افزایش می‌دهد، بلکه از خرابی‌های احتمالی و هزینه‌های تعمیرات جلوگیری می‌کند.
چالش‌های رایج در نصب تابلو برق
در نصب تابلو برق ممکن است با چالش‌هایی مانند:
- اختلاف در ظرفیت و نیازهای انرژی ساختمان.
- نصب تجهیزات با کیفیت پایین.
- عدم رعایت استانداردهای ایمنی.
- کابل‌کشی نامناسب و عدم استفاده از کابل‌های مناسب.
- عدم دسترسی به مکان مناسب برای نصب تابلو برق.
برای حل این چالش‌ها، باید از خدمات متخصصان برق با تجربه استفاده کرد و در طراحی و نصب تابلو برق، به نکات مهم توجه شود.
نکات پایانی
تابلو برق یکی از اجزای حیاتی هر ساختمان است که نقش مهمی در ایمنی و عملکرد سیستم الکتریکی دارد. طراحی، نصب و نگهداری صحیح تابلو برق می‌تواند از خطرات الکتریکی جلوگیری کرده و عمر مفید سیستم را افزایش دهد.
در صورت نیاز به اطلاعات بیشتر در مورد طراحی، نصب یا نگهداری تابلو برق، می‌توانید به مقالات تخصصی و راهنمای‌های فنی مراجعه کنید. همچنین، برای کسب اطلاعات بیشتر در مورد آخرین فناوری‌ها و تجهیزات الکتریکی، می‌توانید به ماشین مگ مراجعه نمایید.
در نهایت، توصیه می‌شود که برای نصب و نگهداری تابلو برق، از خدمات متخصصان و کارشناسان مجرب استفاده کنید تا از ایمنی و عملکرد صحیح سیستم اطمینان حاصل شود.
