دستگاه‌های حفاری از تجهیزات حیاتی در صنایع مختلفی مانند نفت و گاز، آب، معدن، ساخت‌وساز و حتی تحقیقات زمین‌شناسی به‌شمار می‌روند. این دستگاه‌ها با استفاده از قطعات مختلف و پیچیده، امکان حفر چاه‌ها، تونل‌ها و گودال‌های عمیق را فراهم می‌کنند. اما آیا تا به حال فکر کرده‌اید که چه قطعاتی در ساختار یک دستگاه حفاری نقش دارند و چگونه با هم همکاری می‌کنند؟ در این مقاله به بررسی قطعات اصلی دستگاه‌های حفاری و عملکرد آن‌ها می‌پردازیم تا بتوانید با نحوه کار این ماشین‌های قدرتمند آشنا شوید.
ساختار کلی دستگاه حفاری
دستگاه‌های حفاری به دو دسته اصلی حفاری خشکی (Onshore) و حفاری دریایی (Offshore) تقسیم می‌شوند. هر کدام از این دستگاه‌ها دارای قطعات و سیستم‌های خاص خود هستند، اما در کل، قطعات اصلی یک دستگاه حفاری شامل موارد زیر می‌شوند:
- سیستم چرخش (Rotary System)
- سیستم بالا و پایین آوردن (Hoisting System)
- سیستم گردش گل لود (Circulation System)
- سیستم کنترل فشار (Pressure Control System)
- سیستم انتقال قدرت (Power Transmission System)
- سیستم هدایت و استقرار (Positioning System)
- سیستم‌های الکتریکی و هیدرولیکی
هر یک از این سیستم‌ها با همکاری قطعات مختلف، عملکرد دستگاه حفاری را تضمین می‌کنند. در ادامه به بررسی دقیق‌تر هر یک از این قطعات و نقش آن‌ها در فرایند حفاری می‌پردازیم.

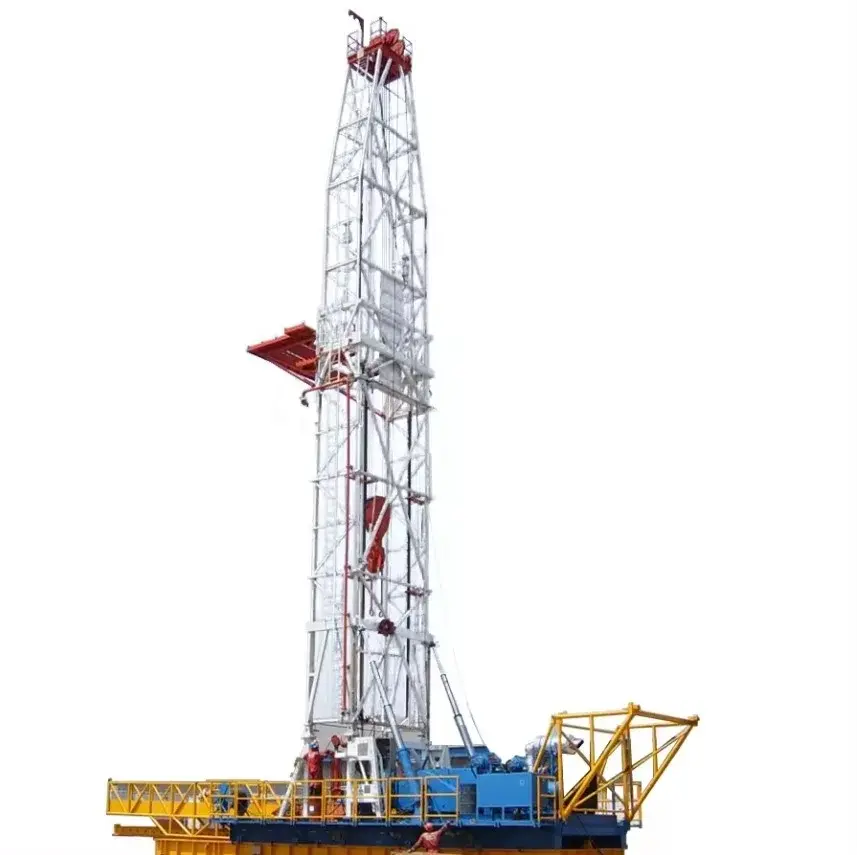

۱. سیستم چرخش (Rotary System)
سیستم چرخش یکی از مهم‌ترین بخش‌های دستگاه حفاری است که وظیفه چرخاندن میله‌های حفاری (Drill Pipes) و لوله‌های حفاری (Drill Collars) را بر عهده دارد. این سیستم شامل قطعات زیر است:
- موتور اصلی (Prime Mover): معمولاً یک موتور دیزل یا الکتریکی که انرژی لازم برای چرخش را فراهم می‌کند.
- جعبه دنده (Gearbox): که قدرت موتور را به سیستم چرخش منتقل می‌کند.
- تاپ درایو (Top Drive): در دستگاه‌های مدرن، این قطعه جایگزین سیستم‌های قدیمی چرخش شده و امکان کنترل دقیق‌تر و سریع‌تر عملیات را فراهم می‌کند.
- کلاچ و ترمز (Clutch and Brake): برای کنترل سرعت و توقف چرخش.
- میله‌های حفاری و لوله‌های حفاری: که به صورت زنجیره‌ای به هم متصل می‌شوند و با چرخش، به حفر لایه‌های زیرزمینی کمک می‌کنند.
در دستگاه‌های حفاری مدرن، سیستم چرخش با استفاده از فناوری‌های پیشرفته‌ای مانند کنترل الکترونیکی و سیستم‌های هیدرولیکی، دقت و کارایی بیشتری را ارائه می‌دهند. این سیستم به ویژه در حفاری‌های عمیق و پیچیده، نقش بسیار مهمی ایفا می‌کند.
۲. سیستم بالا و پایین آوردن (Hoisting System)
سیستم بالا و پایین آوردن وظیفه جابجایی میله‌های حفاری و لوله‌های حفاری را در حین عملیات حفاری بر عهده دارد. این سیستم شامل قطعات زیر است:
- کابلی (Cable): که لوله‌های حفاری را به بلوک بالا و پایین می‌برد.
- بلوک بالا (Traveling Block): که به میله‌های حفاری متصل می‌شود و توسط کابل حرکت می‌کند.
- بلوک ثابت (Mast or A-Frame): که کابل از آن عبور می‌کند و نیروی لازم برای بالا و پایین آوردن را فراهم می‌کند.
- موتور و سیستم انتقال قدرت: که انرژی لازم برای حرکت کابل را تأمین می‌کند.
- سیستم کنترل الکترونیکی: برای تنظیم سرعت و دقت حرکت.
در دستگاه‌های مدرن، این سیستم با استفاده از حسگرها و سیستم‌های اتوماسیون، امکان کنترل دقیق‌تر و ایمن‌تر عملیات را فراهم می‌کند. به ویژه در حفاری‌های دریایی، این سیستم باید به گونه‌ای طراحی شود که بتواند در شرایط سخت و متغیر آب و هوا عملکرد مناسبی داشته باشد.

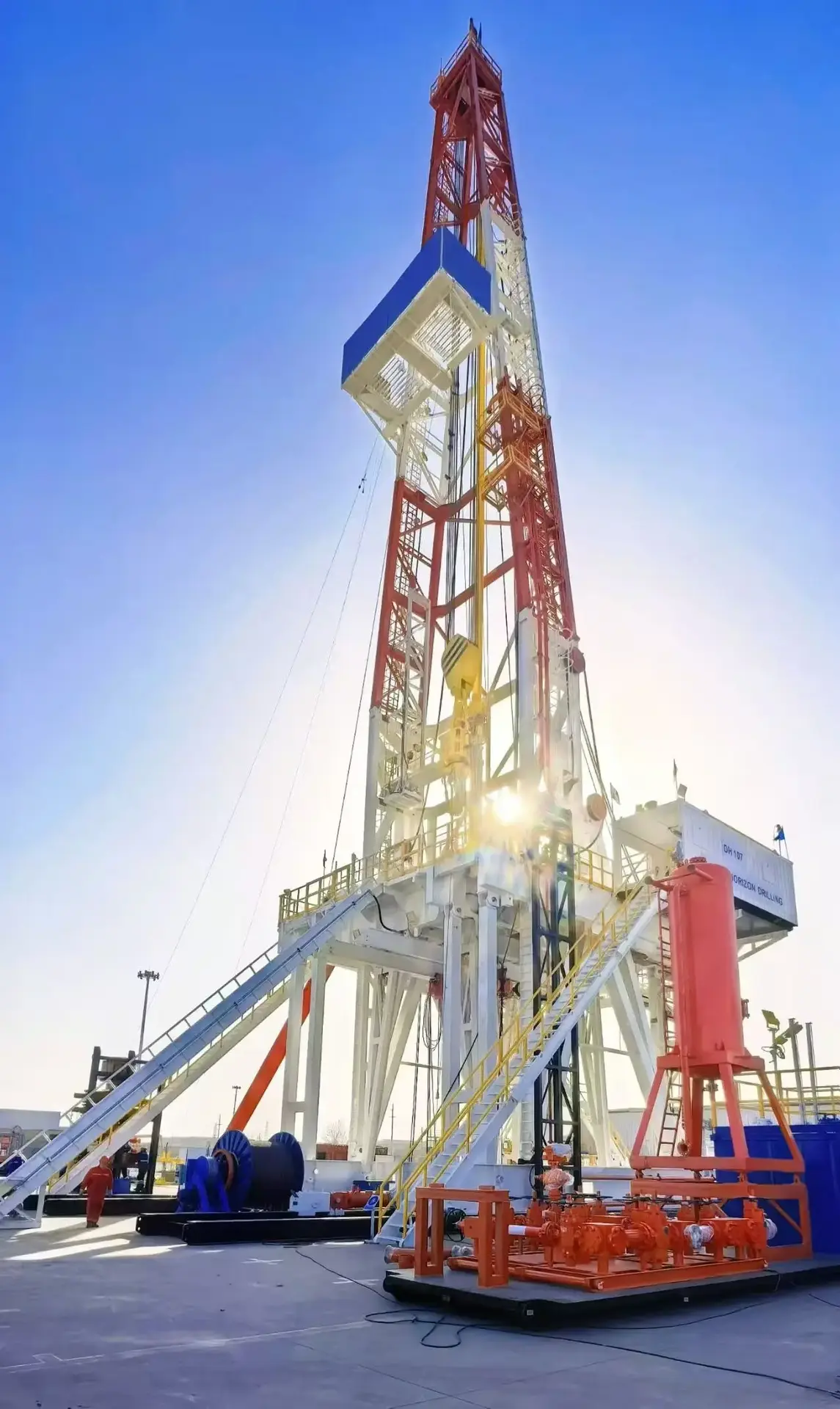

۳. سیستم گردش گل لود (Circulation System)
سیستم گردش گل لود وظیفه انتقال گل لود (Drilling Mud) به داخل چاه و خارج کردن آن از طریق لوله‌های بازگشت را بر عهده دارد. گل لود در این فرایند نقش مهمی دارد و شامل:
- پمپ گل لود (Mud Pump): که گل لود را با فشار بالا به داخل چاه می‌پمپاند.
- لوله‌های گردش گل لود (Standpipe): که گل لود را از پمپ به میله‌های حفاری منتقل می‌کنند.
- لوله‌های بازگشت گل لود (Return Line): که گل لود را از چاه به سطح زمین بازمی‌گرداند.
- سیستم تصفیه گل لود (Mud Cleaning System): که ذرات جامد را از گل لود جدا می‌کند.
گل لود در فرایند حفاری نقش‌های متعددی دارد، از جمله خنک کردن میله‌های حفاری، خارج کردن ذرات خاک و سنگ، و کنترل فشار در داخل چاه. سیستم گردش گل لود باید به گونه‌ای طراحی شود که بتواند در شرایط مختلف فشار و دما عملکرد مناسبی داشته باشد.
۴. سیستم کنترل فشار (Pressure Control System)
در حفاری‌های عمیق، کنترل فشار داخل چاه بسیار مهم است. سیستم کنترل فشار شامل:
- کلاپ‌های کنترل فشار (Pressure Control Valves): که فشار گل لود را در داخل چاه تنظیم می‌کنند.
- سیستم‌های ایمنی مانند BOP (Blowout Preventer): که در صورت افزایش غیرمعمول فشار، چاه را می‌بندد و از انفجار جلوگیری می‌کند.
- حسگرهای فشار و سیستم‌های هشداردهنده: که تغییرات فشار را اندازه‌گیری و گزارش می‌دهند.
سیستم کنترل فشار در حفاری‌های دریایی و عمیق بسیار حیاتی است، زیرا افزایش غیرمعمول فشار می‌تواند منجر به انفجار یا نشت گاز شود. این سیستم باید به گونه‌ای طراحی شود که بتواند در شرایط اضطراری به سرعت واکنش نشان دهد.
۵. سیستم انتقال قدرت (Power Transmission System)
سیستم انتقال قدرت وظیفه انتقال انرژی از منبع اصلی (موتور دیزل یا الکتریکی) به سایر سیستم‌های دستگاه حفاری را بر عهده دارد. این سیستم شامل:
- جعبه دنده اصلی (Main Gearbox): که قدرت موتور را به سیستم‌های مختلف تقسیم می‌کند.
- شافت‌های انتقال قدرت (Power Shafts): که انرژی را به سیستم‌های چرخش، بالا و پایین آوردن و گردش گل لود منتقل می‌کنند.
- سیستم‌های هیدرولیکی و پنوماتیکی: که در برخی دستگاه‌ها برای انتقال قدرت استفاده می‌شوند.
سیستم انتقال قدرت باید به گونه‌ای طراحی شود که بتواند قدرت لازم را به سایر سیستم‌ها با دقت و بدون از دست دادن انرژی منتقل کند. در دستگاه‌های مدرن، این سیستم با استفاده از فناوری‌های پیشرفته‌ای مانند کنترل الکترونیکی و سیستم‌های هیدرولیکی، کارایی بیشتری را ارائه می‌دهد.

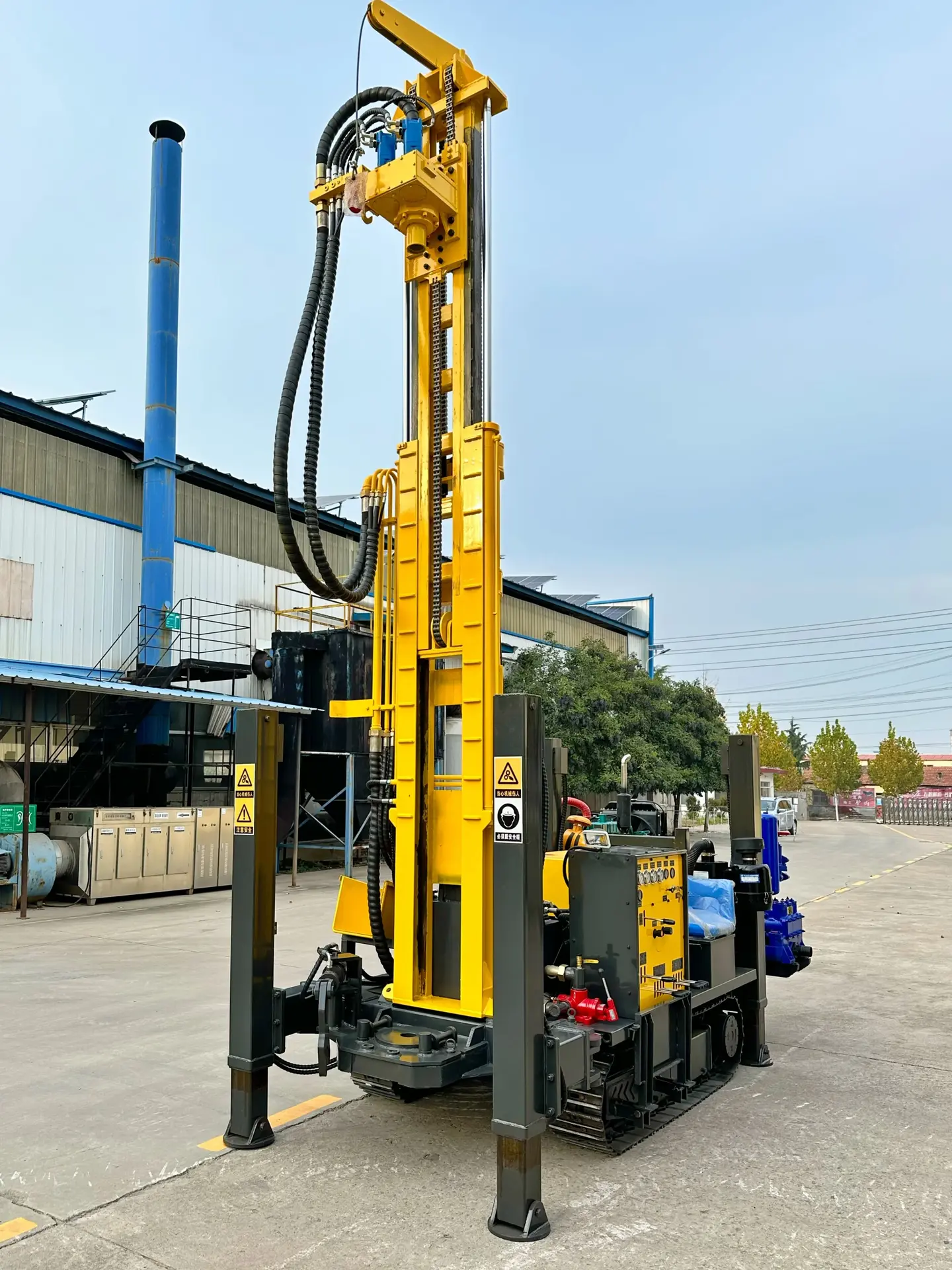

۶. سیستم هدایت و استقرار (Positioning System)
سیستم هدایت و استقرار وظیفه استقرار دقیق دستگاه حفاری و هدایت میله‌های حفاری در جهت صحیح را بر عهده دارد. این سیستم شامل:
- سیستم‌های هدایت الکترونیکی: که جهت میله‌های حفاری را کنترل می‌کنند.
- سیستم‌های استقرار (Stabilizers): که دستگاه را در جای خود ثابت نگه می‌دارند.
- سیستم‌های اندازه‌گیری عمقی (Depth Measurement): که عمق حفر شده را اندازه‌گیری می‌کنند.
در حفاری‌های دریایی، سیستم هدایت و استقرار باید به گونه‌ای طراحی شود که بتواند دستگاه را در شرایط متغیر آب و هوا و جریان‌های دریایی ثابت نگه دارد. این سیستم در حفاری‌های دقیق و پیچیده، مانند حفاری چاه‌های نفت و گاز، بسیار مهم است.
نکات مهم در انتخاب و نگهداری قطعات دستگاه حفاری
انتخاب قطعات مناسب و نگهداری صحیح دستگاه حفاری، از عوامل مهمی هستند که بر کارایی و طول عمر دستگاه تأثیر می‌گذارند. در این بخش به برخی نکات مهم در این زمینه می‌پردازیم:
- انتخاب قطعات با کیفیت: استفاده از قطعات با کیفیت و استانداردهای بین‌المللی، کارایی دستگاه را افزایش و هزینه‌های نگهداری را کاهش می‌دهد.
- نگهداری منظم: انجام تعمیرات دوره‌ای و بررسی قطعات، از بروز مشکلات جدی جلوگیری می‌کند.
- تولیدکنندگان معتبر: خرید قطعات از تولیدکنندگان معتبر و دارای گواهینامه‌های بین‌المللی، تضمین‌کننده کیفیت و کارایی است.
- آموزش کارکنان: آموزش کارکنان در زمینه استفاده صحیح از دستگاه و تشخیص مشکلات، از بروز حوادث جلوگیری می‌کند.
در نهایت، انتخاب دستگاه حفاری مناسب و نگهداری صحیح آن، کلید موفقیت در پروژه‌های حفاری است. با توجه به نیازهای پروژه و شرایط محیطی، می‌توان دستگاه و قطعات مناسب را انتخاب کرد.
برای اطلاعات بیشتر در مورد فناوری‌های جدید در دستگاه‌های حفاری و آخرین دستاوردهای این صنعت، می‌توانید به مقالات تخصصی ماشین مگ مراجعه کنید.
