سیستم‌های هیدرولیکی در بسیاری از صنایع از جمله ساخت‌وساز، کشاورزی، معدن‌کاری و ماشین‌آلات سنگین به عنوان قلب سیستم عمل می‌کنند. این سیستم‌ها با استفاده از فشار مایع، انرژی مکانیکی را منتقل می‌کنند و عملکرد دقیق و بدون وقفه آن‌ها به کیفیت روغن هیدرولیک و نظافت آن بستگی دارد. یکی از اجزای حیاتی که در حفظ این کیفیت نقش اساسی دارد، فیلتر هیدرولیک است. این فیلترها با حذف ذرات آلودگی از روغن، از سایش قطعات، کاهش عمر مفید سیستم و خرابی‌های ناگهانی جلوگیری می‌کنند.
فیلتر هیدرولیک چیست؟

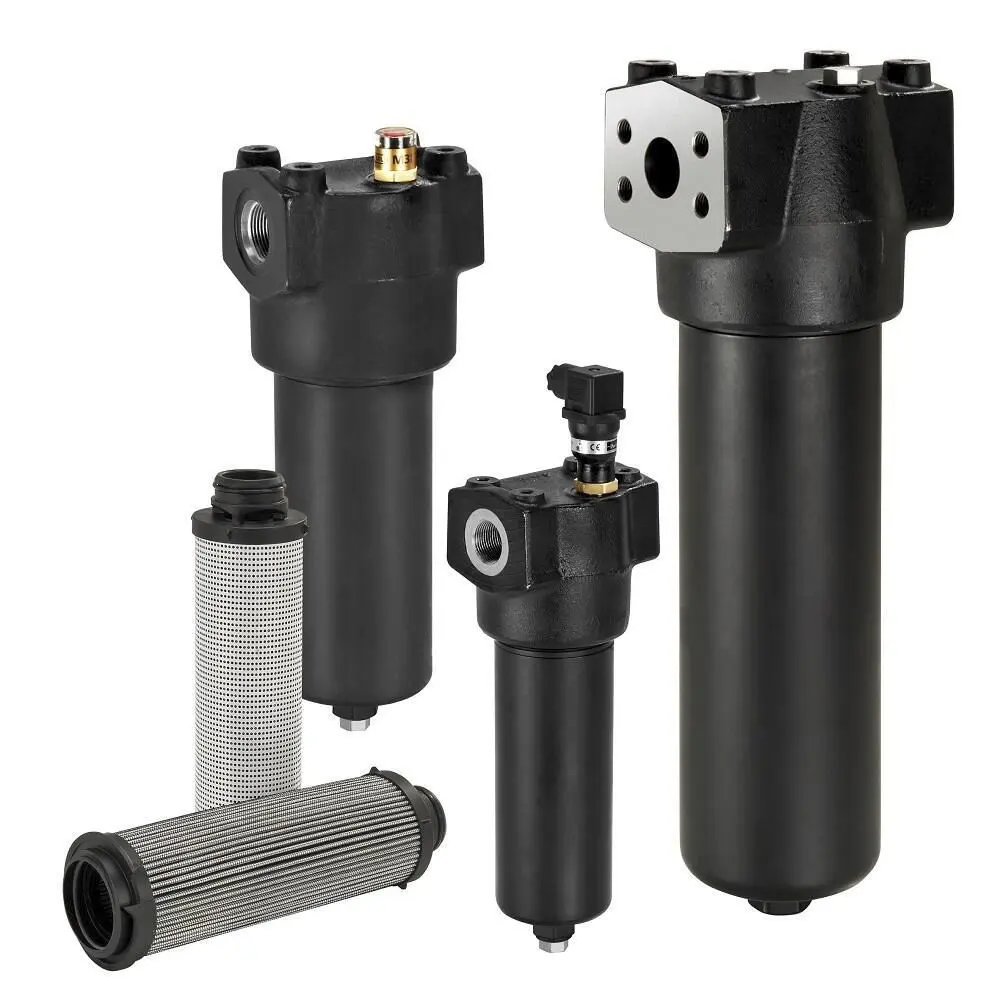

فیلتر هیدرولیک یک دستگاه فیلتراسیون است که در مدارهای هیدرولیکی نصب می‌شود تا ذرات جامد، آب، هوا و سایر آلاینده‌ها را از روغن هیدرولیک جدا کند. این فیلترها با استفاده از مواد فیلتراسیون مانند کاغذ، فلز، سرامیک یا ترکیبات پلیمری، ذرات آلودگی را به اندازه‌های مختلفی فیلتر می‌کنند. اندازه ذراتی که فیلتر می‌توانند حذف کنند، به نوع فیلتر و کاربرد آن بستگی دارد. برای مثال، فیلترهای با دقت بالا می‌توانند ذراتی به کوچکی چند میکرون را نیز فیلتر کنند.

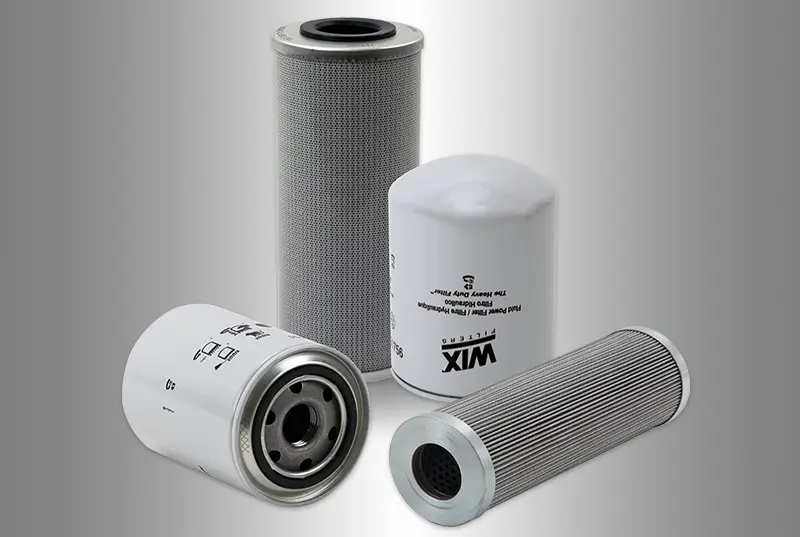

فیلترهای هیدرولیک در انواع مختلفی مانند فیلترهای خط لوله، فیلترهای تانک، فیلترهای برگشت و فیلترهای سوپاپ موجود هستند. هر یک از این فیلترها در جایگاه خاصی از سیستم هیدرولیکی نصب می‌شوند و وظیفه فیلتراسیون روغن را در آن نقطه از مدار بر عهده دارند.
چرا فیلتراسیون در سیستم‌های هیدرولیکی مهم است؟
روغن هیدرولیک به عنوان یک ماده انتقال انرژی در سیستم‌ها، باید همواره در شرایط مناسب و بدون آلودگی باشد. آلودگی‌های موجود در روغن می‌تواند منجر به:
- سایش افزایش‌یافته در قطعات متحرک مانند پمپ‌ها، موتورهای هیدرولیکی و سیلندرها شود.
- کاهش عمر مفید قطعات و افزایش هزینه‌های تعمیر و نگهداری را به همراه داشته باشد.
- بروز خرابی‌های ناگهانی و توقف غیرمنتظره سیستم‌ها را ایجاد کند.
- کاهش کارایی سیستم و افزایش مصرف انرژی را در پی داشته باشد.
فیلتراسیون منظم و استفاده از فیلترهای مناسب می‌تواند این مشکلات را به حداقل برساند و از عملکرد بهینه سیستم هیدرولیکی اطمینان حاصل کند.
انواع فیلترهای هیدرولیک
فیلترهای هیدرولیک بر اساس کاربرد، نوع فیلتراسیون و محل نصب در سیستم، به چند دسته اصلی تقسیم می‌شوند:
۱. فیلترهای خط لوله (Inline Filters)
این فیلترها مستقیماً روی خط لوله نصب می‌شوند و روغن را در حین عبور از آن فیلتر می‌کنند. فیلترهای خط لوله معمولاً در نقاطی مانند ورودی پمپ، خروجی پمپ یا قبل از سوپاپ‌های کنترل نصب می‌شوند. این فیلترها برای فیلتراسیون ذرات جامد و حذف آلاینده‌های بزرگ مناسب هستند.
۲. فیلترهای تانک (Suction Filters)
فیلترهای تانک در ورودی پمپ و داخل تانک روغن نصب می‌شوند. وظیفه اصلی این فیلترها فیلتراسیون روغن قبل از ورود به پمپ است. این فیلترها معمولاً برای حذف ذرات بزرگ و جلوگیری از ورود آلودگی به پمپ استفاده می‌شوند.
۳. فیلترهای برگشت (Return Filters)
این فیلترها در خط برگشت روغن به تانک نصب می‌شوند. وظیفه آن‌ها فیلتراسیون روغن پس از عبور از مدار هیدرولیکی است. فیلترهای برگشت معمولاً برای فیلتراسیون ذرات ریز و حفظ کیفیت روغن در تانک استفاده می‌شوند.
۴. فیلترهای سوپاپ (Valve Filters)
فیلترهای سوپاپ در سوپاپ‌های کنترل نصب می‌شوند و وظیفه فیلتراسیون روغن قبل از ورود به سوپاپ را بر عهده دارند. این فیلترها معمولاً برای محافظت از سوپاپ‌های حساس و جلوگیری از آلودگی در مدارهای کنترل دقیق استفاده می‌شوند.
۵. فیلترهای با دقت بالا (Fine Filters)
این فیلترها برای فیلتراسیون ذرات بسیار ریز به کار می‌روند و معمولاً در سیستم‌هایی که نیاز به دقت بالا دارند، مانند سیستم‌های کنترل عددی (CNC) یا سیستم‌های هیدرولیکی دقیق استفاده می‌شوند.
انتخاب نوع فیلتر مناسب بستگی به نیازهای سیستم، نوع آلودگی‌های موجود و شرایط محیطی دارد. برای مثال، در سیستم‌های سنگین مانند ماشین‌آلات معدنی، فیلترهای با ظرفیت بالا و مقاومت بیشتر مورد نیاز هستند.
چگونه فیلتر هیدرولیک را انتخاب کنیم؟
انتخاب فیلتر هیدرولیک مناسب نیازمند توجه به چند عامل کلیدی است:
۱. اندازه ذرات فیلتراسیون
اندازه ذراتی که فیلتر باید حذف کند، یکی از مهم‌ترین عوامل در انتخاب فیلتر است. برای مثال:
- فیلترهای با دقت ۱۰ میکرون برای فیلتراسیون ذرات متوسط مناسب هستند.
- فیلترهای با دقت ۵ میکرون برای سیستم‌های حساس و دقیق استفاده می‌شوند.
- فیلترهای با دقت ۲۵ میکرون برای سیستم‌های سنگین و صنعتی مناسب‌تر هستند.
۲. ظرفیت فیلتراسیون
ظرفیت فیلتراسیون به حجم روغنی که فیلتر می‌تواند قبل از نیاز به تعویض فیلتر، فیلتر کند، بستگی دارد. این ظرفیت باید با حجم روغن سیستم و میزان آلودگی آن هماهنگ باشد.
۳. فشار کاری
فیلتر باید بتواند در فشار کاری سیستم بدون خرابی یا کاهش عملکرد کار کند. انتخاب فیلتر با فشار کاری مناسب از خرابی‌های ناگهانی جلوگیری می‌کند.
۴. نوع فیلتراسیون
فیلترهای هیدرولیک می‌توانند با روش‌های مختلفی مانند فیلتراسیون مکانیکی، فیلتراسیون مغناطیسی یا فیلتراسیون ترکیبی کار کنند. انتخاب نوع فیلتراسیون بستگی به نوع آلودگی‌های موجود در سیستم دارد.
۵. سازگاری با روغن هیدرولیک
فیلتر باید با نوع روغن هیدرولیکی که در سیستم استفاده می‌شود، سازگار باشد. برخی فیلترها برای روغن‌های خاصی مانند روغن‌های بیزودیوم یا روغن‌های سنتتیک طراحی شده‌اند.
در انتخاب فیلتر، همچنین باید به شرایط محیطی مانند دما، رطوبت و نوع آلودگی‌های محیطی توجه کرد. برای مثال، در محیط‌های گردوغبار، فیلترهای با مقاومت بالاتر در برابر ذرات جامد مورد نیاز هستند.
نکات نگهداری و تعویض فیلتر هیدرولیک
نظافت و نگهداری منظم فیلترهای هیدرولیک برای عملکرد بهینه سیستم حیاتی است. برخی نکات مهم در این زمینه عبارتند از:
۱. تعویض منظم فیلتر
فیلترهای هیدرولیک باید در فواصل زمانی مشخص تعویض شوند. این فاصله زمانی بستگی به شرایط کاری سیستم، نوع فیلتر و میزان آلودگی دارد. معمولاً در سیستم‌های صنعتی، فیلترها هر ۵۰۰ تا ۱۰۰۰ ساعت کاری یا هر ۳ تا ۶ ماه یکبار تعویض می‌شوند.
۲. نظارت بر فشار فیلتر
فیلترهای هیدرولیک باید دارای گেজ فشار باشند تا بتوان فشار قبل و بعد از فیلتر را کنترل کرد. افزایش غیرمعمول فشار ممکن نشان‌دهنده آلودگی فیلتر یا نیاز به تعویض آن باشد.
۳. نظارت بر کیفیت روغن
نظارت منظم بر کیفیت روغن هیدرولیک با استفاده از آزمایش‌های آزمایشگاهی یا دستگاه‌های آنلاین می‌تواند کمک کند تا زمان تعویض فیلتر را بهتر تعیین کرد. آلودگی‌های بالا در روغن نشان‌دهنده نیاز به تعویض فیلتر یا افزایش فرکانس تعویض است.
۴. نظافت تانک روغن
تانک روغن باید به‌طور منظم تمیز شود تا از تجمع آلودگی‌ها در آن جلوگیری شود. این کار می‌تواند به افزایش عمر فیلترها و کاهش آلودگی سیستم کمک کند.
آلودگی در سیستم‌های هیدرولیکی و راهکارهای پیشگیری
آلودگی یکی از بزرگ‌ترین تهدیدهای سیستم‌های هیدرولیکی است. آلودگی‌ها می‌توانند از منابع مختلفی مانند ذرات خارجی، آب، هوا یا محصولات سایشی قطعات ایجاد شوند. برخی راهکارهای پیشگیری از آلودگی عبارتند از:
۱. استفاده از فیلترهای مناسب
استفاده از فیلترهای با دقت مناسب و نصب آن‌ها در نقاط کلیدی سیستم می‌تواند از ورود آلودگی به سیستم جلوگیری کند.
۲. نظافت محیط کار
نظافت محیط کار و جلوگیری از ورود گردوغبار و ذرات خارجی به سیستم می‌تواند آلودگی را کاهش دهد.
۳. استفاده از روغن‌های با کیفیت
استفاده از روغن‌های هیدرولیکی با کیفیت و مناسب برای سیستم می‌تواند از آلودگی‌های داخلی جلوگیری کند.
۴. نظارت بر سیستم
نظارت منظم بر سیستم و بررسی نشت‌ها، سایش‌ها و آلودگی‌ها می‌تواند به پیشگیری از مشکلات کمک کند.
۵. آموزش کارکنان
آموزش کارکنان در زمینه نگهداری سیستم‌های هیدرولیکی و اهمیت فیلتراسیون می‌تواند به کاهش آلودگی و افزایش عمر سیستم کمک کند.
در نهایت، فیلتراسیون مناسب و نگهداری منظم سیستم‌های هیدرولیکی می‌تواند به کاهش هزینه‌های تعمیر و نگهداری، افزایش عمر مفید سیستم‌ها و بهبود عملکرد کلی آن‌ها کمک کند. برای اطلاعات بیشتر در زمینه سیستم‌های هیدرولیکی و فیلتراسیون، می‌توانید به مقالات مرتبط در ماشین مگ مراجعه کنید.
