در دنیای برنامه‌نویسی و تحلیل سیستم‌ها، درک منطق برنامه‌ها و فرآیندهای مختلف یکی از اساسی‌ترین مهارت‌ها است. یکی از ابزارهای قدرتمند و کاربردی که برای نمایش این منطق به کار می‌رود، فلوچارت است. فلوچارت به عنوان یک زبان بصری، امکان نمایش گام به گام یک فرآیند یا برنامه را فراهم می‌کند و به توسعه‌دهندگان، تحلیلگران و حتی کاربران غیرتخصصی کمک می‌کند تا منطق پیچیده را به راحتی درک کنند.
فلوچارت چیست؟
فلوچارت یا نمودار جریان، یک ابزار گرافیکی است که برای نمایش مراحل یک فرآیند، الگوریتم یا برنامه استفاده می‌شود. این نمودار با استفاده از نمادهای استاندارد و خطوط، جریان اطلاعات و تصمیم‌گیری‌ها را نمایش می‌دهد. فلوچارت‌ها در واقع یک زبان مشترک بین توسعه‌دهندگان، مدیران پروژه و کاربران نهایی هستند که به همه امکان می‌دهند بدون نیاز به دانش فنی عمیق، منطق یک سیستم را درک کنند.
نمادهای اصلی فلوچارت شامل موارد زیر است:
- شروع/پایان: نمادهای دایره یا مستطیل با گوشه‌های گرد که نشان‌دهنده شروع یا پایان یک فرآیند هستند.
- فرآیند: مستطیل‌های معمولی که عملیات یا اقداماتی را نشان می‌دهند که باید انجام شوند.
- تصمیم: الماس یا菱形 که نشان‌دهنده یک نقطه تصمیم‌گیری است، جایی که بر اساس شرایط مختلف، جریان به مسیرهای مختلف هدایت می‌شود.
- جریان: خطوطی که نشان‌دهنده جریان اطلاعات یا کنترل بین مراحل مختلف هستند.
- ورودی/خروجی: مستطیل‌های با گوشه‌های مسطح که نشان‌دهنده ورودی یا خروجی داده‌ها هستند.
استفاده از این نمادها به صورت استاندارد، امکان خواندن و درک فلوچارت‌ها را برای همه افراد آسان می‌کند، حتی اگر با زبان برنامه‌نویسی خاصی آشنا نباشند.
چگونه فلوچارت منطق برنامه را نمایش می‌دهد؟
فلوچارت‌ها با نمایش گام به گام یک برنامه یا فرآیند، منطق آن را به صورت بصری و قابل فهم نمایش می‌دهند. برای مثال، در یک برنامه ساده که دو عدد را دریافت و بزرگتر آن را نمایش می‌دهد، فلوچارت می‌تواند شامل مراحل زیر باشد:
- شروع برنامه
- دریافت دو عدد از کاربر
- مقایسه دو عدد (تصمیم‌گیری)
- اگر عدد اول بزرگتر بود، آن را نمایش دهید؛ در غیر این صورت عدد دوم را نمایش دهید
- پایان برنامه
این نمایش بصری به توسعه‌دهنده کمک می‌کند تا خطاهای منطقی را قبل از نوشتن کد شناسایی کند و همچنین برای مستندسازی و انتقال دانش بین اعضای تیم مفید است.

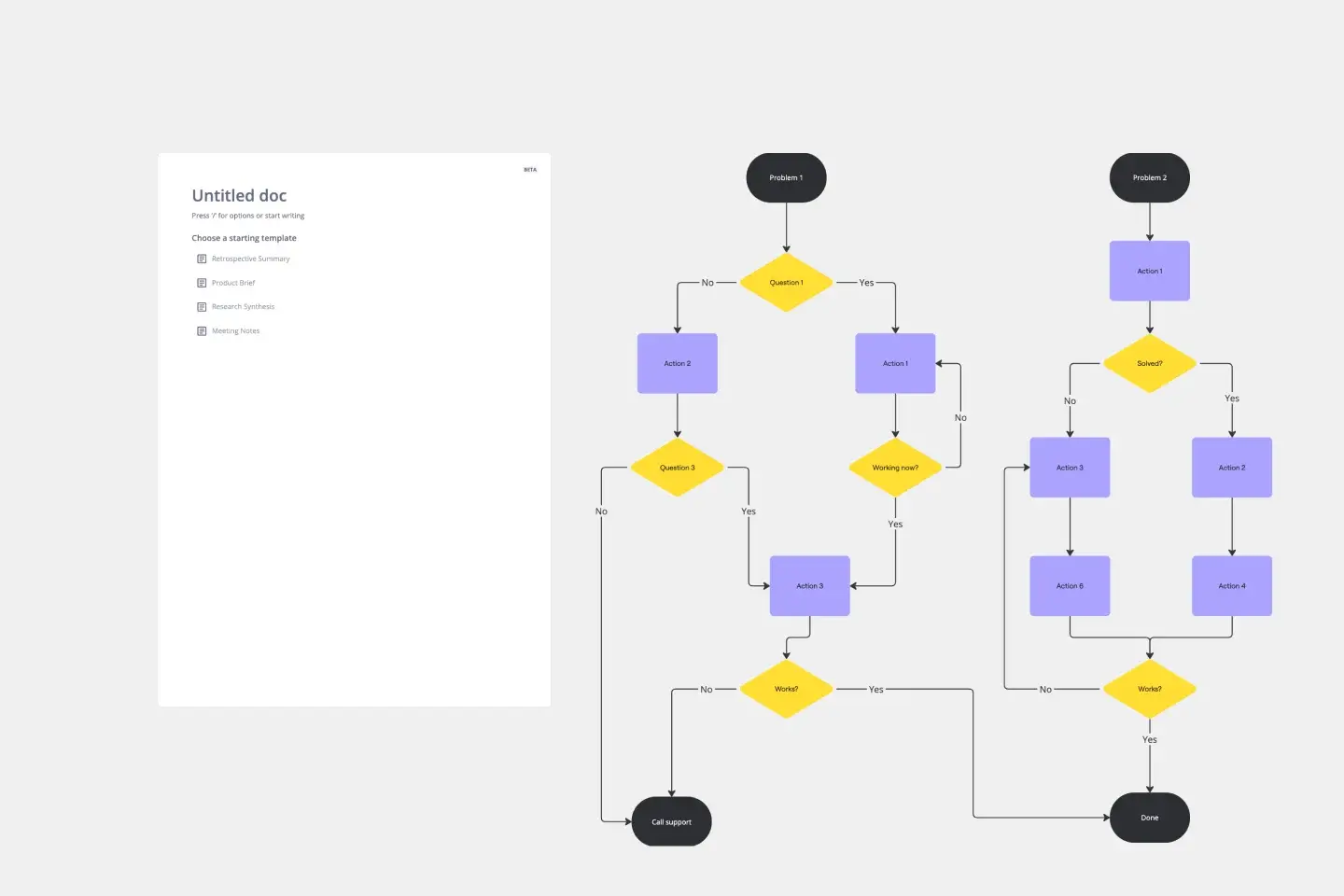

در تصویر زیر، نمونه‌ای از یک فلوچارت برای حل یک مشکل ساده نمایش داده شده است:
مزایای استفاده از فلوچارت
استفاده از فلوچارت در تحلیل و طراحی برنامه‌ها مزایای بسیاری دارد:
- درک ساده: منطق پیچیده را به صورت بصری نمایش می‌دهد و نیاز به خواندن کدهای طولانی را از بین می‌برد.
- مستندسازی: فلوچارت‌ها به عنوان یک سند رسمی می‌توانند برای مستندسازی فرآیندها استفاده شوند و در آینده به یادآوری مراحل کمک کنند.
- تشخیص خطا: با نمایش گام به گام، امکان شناسایی خطاهای منطقی قبل از اجرای برنامه افزایش می‌یابد.
- ارتباط تیمی: بین اعضای تیم، حتی اگر از زمینه‌های مختلفی باشند، امکان ارتباط مؤثرتر وجود دارد.
- آموزش: برای آموزش افراد جدید به یک سیستم یا فرآیند، فلوچارت‌ها ابزار بسیار مفیدی هستند.
چگونه یک فلوچارت طراحی کنیم؟
طراحی یک فلوچارت نیاز به دقت و رعایت اصول دارد. مراحل کلی طراحی فلوچارت به این صورت است:
- تعریف هدف: ابتدا باید هدف اصلی فلوچارت را مشخص کنید. آیا برای نمایش یک الگوریتم، فرآیند کسب و کار یا یک برنامه کامپیوتری است؟
- شناسایی مراحل: تمام مراحل فرآیند را به صورت گام به گام شناسایی کنید. این مراحل می‌توانند شامل عملیات، تصمیم‌گیری‌ها و ورودی/خروجی باشند.
- انتخاب نمادها: از نمادهای استاندارد فلوچارت برای نمایش هر مرحله استفاده کنید. برای مثال، از الماس برای تصمیم‌گیری‌ها و مستطیل برای عملیات استفاده کنید.
- ترسیم جریان: با استفاده از خطوط، جریان بین مراحل را نشان دهید. برای تصمیم‌گیری‌ها، خطوط مختلفی را برای مسیرهای مختلف استفاده کنید.
- بررسی و اصلاح: فلوچارت را بررسی کنید تا مطمئن شوید که همه مراحل به درستی نمایش داده شده‌اند و هیچ گام مهمی فراموش نشده است.

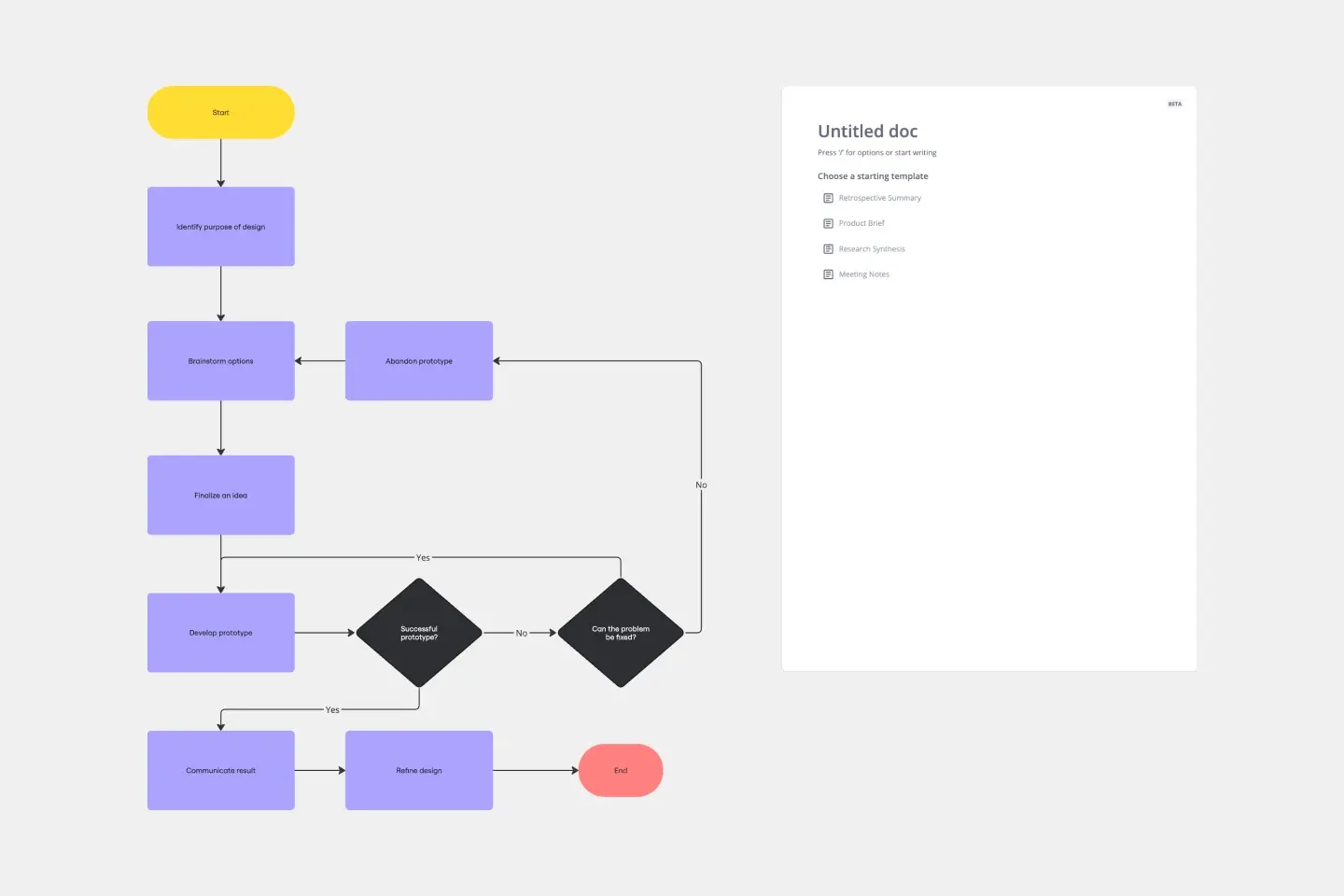

در تصویر زیر، نمونه‌ای از یک فلوچارت مربوط به فرآیند طراحی یک محصول نمایش داده شده است:
فلوچارت در برنامه‌نویسی
در برنامه‌نویسی، فلوچارت‌ها به عنوان ابزاری برای طراحی الگوریتم‌ها و برنامه‌ها استفاده می‌شوند. قبل از نوشتن کد، طراحی فلوچارت می‌تواند به توسعه‌دهندگان کمک کند تا منطق برنامه را بهتر درک کنند و خطاهای احتمالی را پیش از اجرای کد شناسایی کنند.
برای مثال، در برنامه‌نویسی شی‌گرا، فلوچارت می‌تواند نشان دهنده جریان یک متد یا کلاس باشد. همچنین در برنامه‌نویسی ساختاریافته، فلوچارت‌ها برای نمایش ساختارهای کنترل مانند حلقه‌ها و شرط‌ها استفاده می‌شوند.
یکی از ابزارهای رایج برای طراحی فلوچارت در محیط برنامه‌نویسی، استفاده از نرم‌افزارهای مانند Microsoft Visio، Lucidchart یا حتی ابزارهای داخلی ایدی‌های برنامه‌نویسی مانند Visual Studio است. همچنین، برخی از زبان‌های برنامه‌نویسی مانند Python با استفاده از کتابخانه‌های خاص، امکان ایجاد فلوچارت از کدهای نوشته شده را فراهم می‌کنند.

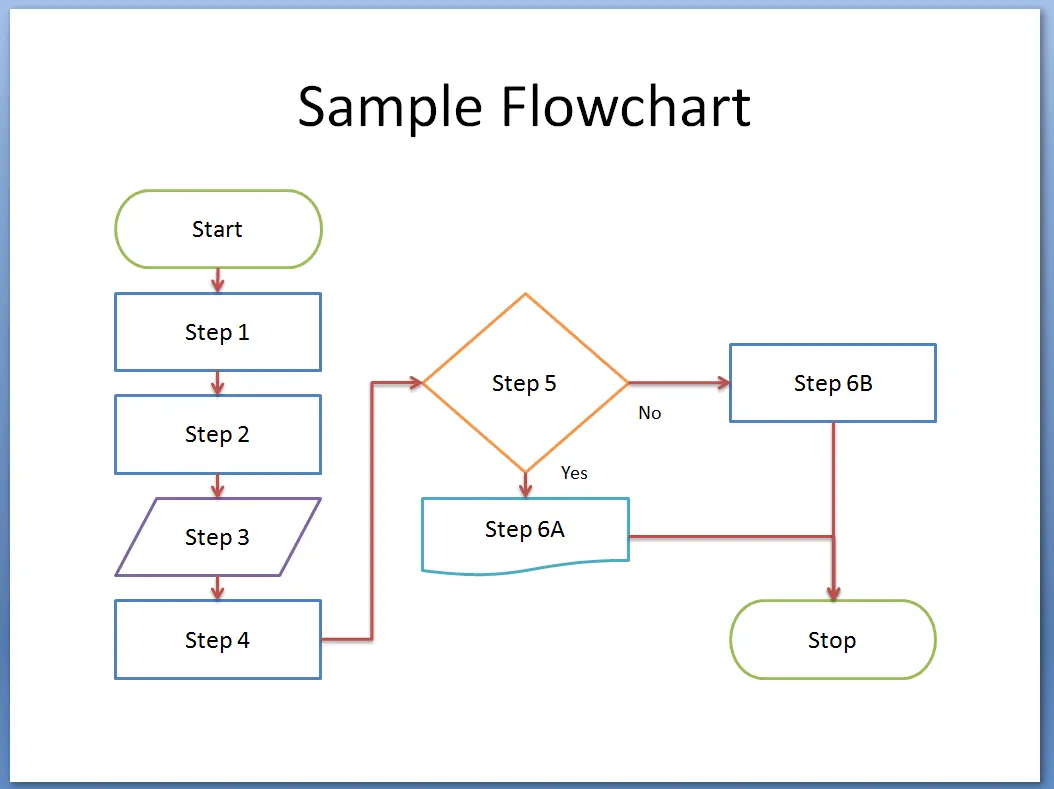

در تصویر زیر، نمونه‌ای از یک فلوچارت ساده در محیط پاورپوینت نمایش داده شده است که می‌تواند برای آموزش یا مستندسازی استفاده شود:
نکات مهم در طراحی فلوچارت
برای طراحی یک فلوچارت مؤثر، باید به نکات زیر توجه کنید:
- ساده بودن: فلوچارت نباید پیچیده باشد. هر چه فلوچارت ساده‌تر باشد، خواندن و درک آن آسان‌تر خواهد بود.
- استفاده از نمادهای استاندارد: استفاده از نمادهای استاندارد فلوچارت، درک آن را برای همه افراد آسان می‌کند.
- جریان واضح: خطوط جریان باید به صورت واضح و بدون پیچیدگی ترسیم شوند. از خطوط زائد و غیرضروری خودداری کنید.
- مقیاس‌پذیری: اگر فلوچارت برای یک فرآیند بزرگ طراحی می‌شود، باید امکان تقسیم آن به فلوچارت‌های کوچکتر و مرتبط وجود داشته باشد.
- بررسی: پس از طراحی، فلوچارت را با افراد دیگر بررسی کنید تا اطمینان حاصل شود که همه مراحل به درستی نمایش داده شده‌اند.
در دنیای امروزی، فلوچارت‌ها همچنان یکی از ابزارهای اساسی در تحلیل سیستم‌ها و برنامه‌نویسی هستند. با استفاده از این ابزار، می‌توانید منطق برنامه‌ها را به صورت بصری و قابل فهم نمایش دهید و در نتیجه، فرآیند توسعه و تحلیل را بهبود بخشید.
