سیلندر هیدرولیک یکی از اجزای اساسی سیستم‌های هیدرولیکی است که در بسیاری از صنایع و ماشین‌آلات به عنوان یک عملگر مکانیکی استفاده می‌شود. این قطعه با تبدیل فشار سیال هیدرولیکی به حرکت خطی، نیروی مورد نیاز برای انجام کارهای مختلف را تأمین می‌کند. در این مقاله به بررسی اصول کار، انواع، کاربردها، مزایا و نکات مهم در انتخاب و نگهداری سیلندر هیدرولیک می‌پردازیم.
اصول کار سیلندر هیدرولیک
سیلندر هیدرولیک بر اساس اصل پاسکال عمل می‌کند. در این سیستم، سیال تحت فشار از طریق یک پمپ وارد خط لوله می‌شود و فشار ایجاد شده توسط این سیال، پیستون داخل سیلندر را به حرکت درمی‌آورد. حرکت پیستون به نوبه خود باعث حرکت شافت سیلندر می‌شود که این حرکت خطی می‌تواند برای انجام کارهای مختلف مانند جابجایی بار، فشار دادن، کشیدن یا حتی چرخاندن استفاده شود.
سیلندرهای هیدرولیک از سه بخش اصلی تشکیل شده‌اند:
- بدنه سیلندر: که معمولاً از فولاد یا آلومینیوم ساخته می‌شود و محفظه‌ای برای حرکت پیستون فراهم می‌کند.
- پیستون: که توسط سیال تحت فشار به حرکت درمی‌آید و نیروی لازم را تولید می‌کند.
- شافت: که حرکت پیستون را به خارج منتقل می‌کند و نیروی مکانیکی را ایجاد می‌کند.
سیستم‌های هیدرولیکی همچنین شامل پمپ، مخزن سیال، فیلتر، ونتیل‌ها و لوله‌کشی هستند که همه این اجزا با هم همکاری می‌کنند تا عملکرد صحیح سیلندر تضمین شود.
انواع سیلندر هیدرولیک
سیلندرهای هیدرولیک در انواع مختلفی تولید می‌شوند که هر کدام برای کاربردهای خاصی طراحی شده‌اند. برخی از انواع رایج عبارتند از:

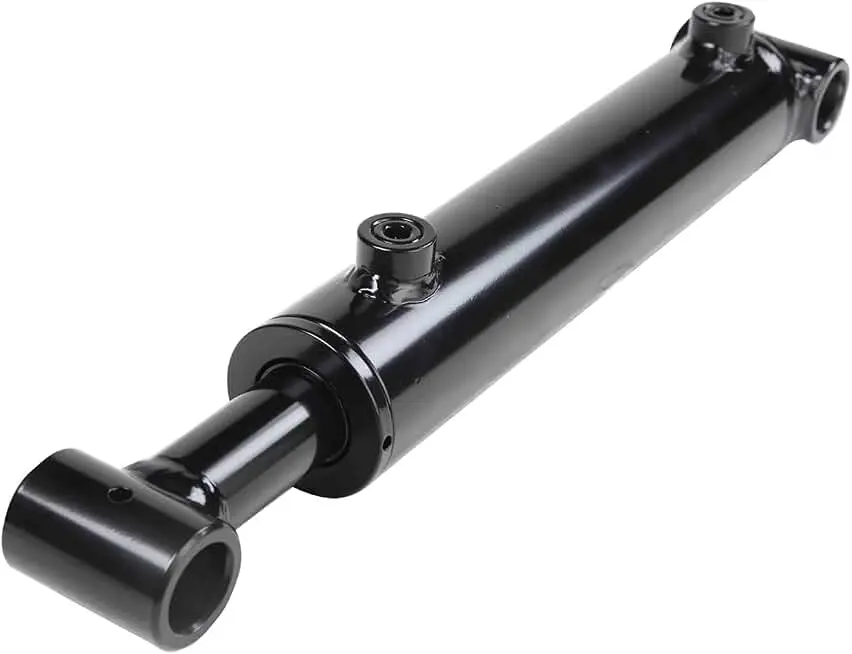

- سیلندر تک‌فعالی: این نوع سیلندر تنها در یک جهت نیروی هیدرولیکی را دریافت می‌کند و برای بازگشت به حالت اولیه به نیروی خارجی مانند وزن یا فنر نیاز دارد.

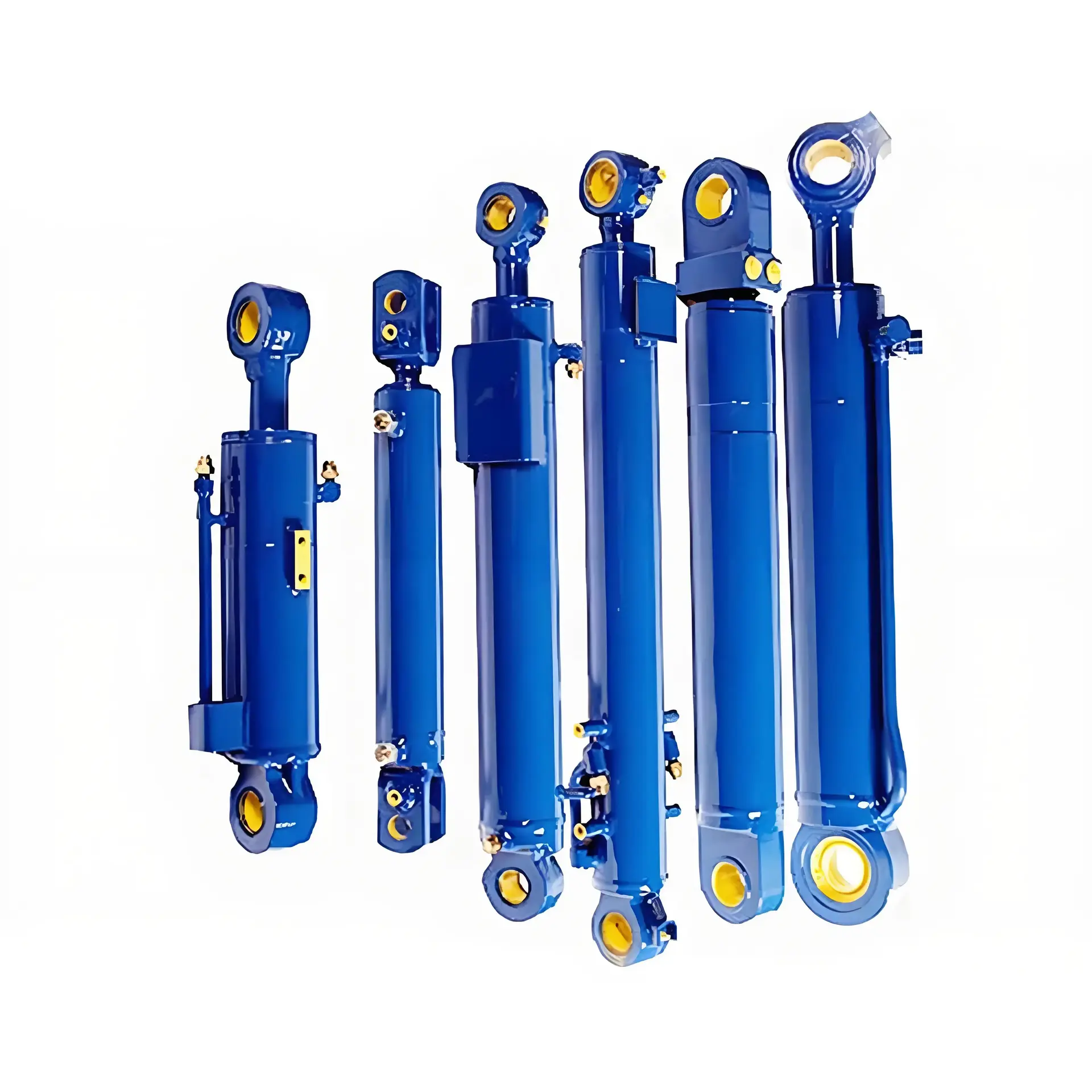

- سیلندر دو‌فعالی: این نوع سیلندر در هر دو جهت حرکت، نیروی هیدرولیکی دریافت می‌کند و کنترل دقیق‌تری بر حرکت پیستون دارد.
- سیلندر تلسکوپی: این سیلندرها دارای چندین پیستون هستند که به صورت تلسکوپی داخل یکدیگر قرار گرفته‌اند و برای کاربردهایی که نیاز به مسافت حرکت طولانی دارند، مناسب هستند.
- سیلندر چرخشی: این نوع سیلندر حرکت خطی را به حرکت چرخشی تبدیل می‌کند و در ماشین‌آلاتی مانند جرثقیل‌ها و دستگاه‌های چرخشی استفاده می‌شود.
- سیلندر دیفرانسیل: این سیلندرها برای کنترل سرعت و نیروی خروجی در هر دو جهت طراحی شده‌اند و در سیستم‌هایی که نیاز به تنظیم دقیق دارند، کاربرد دارند.
هر یک از این انواع سیلندرها ویژگی‌های خاص خود را دارند و انتخاب نوع مناسب بستگی به نیازهای خاص پروژه یا ماشین‌آلات دارد.
کاربردهای سیلندر هیدرولیک
سیلندرهای هیدرولیک در صنایع مختلفی استفاده می‌شوند و نقش مهمی در عملکرد ماشین‌آلات دارند. برخی از کاربردهای رایج عبارتند از:
- ماشین‌آلات ساختمانی: در جرثقیل‌ها، بیل مکانیکی، کمپرسورهای بتن و دستگاه‌های حفاری برای جابجایی بارهای سنگین استفاده می‌شوند.
- صنعت خودروسازی: در خط تولید خودروها برای فشار دادن قطعات، جابجایی اجزای مختلف و انجام عملیات مونتاژ.
- صنعت کشاورزی: در تراکتورهای مدرن، دستگاه‌های برداشت محصول و ماشین‌آلات کشاورزی برای کنترل حرکت و نیروی مورد نیاز.
- صنعت دریایی: در کشتی‌ها و دستگاه‌های دریایی برای کنترل حرکت قطعات متحرک مانند دریچه‌ها و سیستم‌های بالابر.
- صنعت نفت و گاز: در پمپ‌های هیدرولیکی، دستگاه‌های حفاری و سیستم‌های کنترل فشار.
- ماشین‌آلات صنعتی: در دستگاه‌های پرس، ماشین‌آلات بسته‌بندی و سیستم‌های خودکار برای کنترل حرکت دقیق.
سیلندرهای هیدرولیک به دلیل توانایی در تولید نیروی بالا در مسافت‌های کوتاه و کنترل دقیق حرکت، در بسیاری از کاربردهای صنعتی جایگزین مناسب برای سیستم‌های مکانیکی یا الکتریکی هستند.
مزایا و معایب سیلندر هیدرولیک
سیلندرهای هیدرولیک مزایای بسیاری دارند که باعث شده‌اند در صنایع مختلف به یکی از اجزای اساسی تبدیل شوند. برخی از مزایا عبارتند از:
- نیرو بالا: سیلندرهای هیدرولیک می‌توانند نیروی زیادی را در حجم کوچک تولید کنند که این ویژگی در کاربردهای صنعتی بسیار مهم است.
- کنترل دقیق: با استفاده از سیستم‌های هیدرولیکی می‌توان حرکت پیستون را با دقت بالا کنترل کرد.
- ساده‌سازی سیستم: سیستم‌های هیدرولیکی نسبت به سیستم‌های مکانیکی یا الکتریکی ساده‌تر هستند و نیاز به نگهداری کمتری دارند.
- کارایی در شرایط سخت: این سیستم‌ها در شرایط محیطی سخت مانند دماهای بالا یا پایین، گرد و غبار و رطوبت عملکرد خوبی دارند.
با این حال، سیلندرهای هیدرولیک نیز برخی معایب دارند که باید در نظر گرفته شوند:
- نصب و نگهداری: سیستم‌های هیدرولیکی نیاز به نصب دقیق و نگهداری منظم دارند و هرگونه نشتی یا خرابی می‌تواند منجر به توقف کار شود.
- خطرات: سیال هیدرولیکی می‌تواند خطرناک باشد و در صورت نشتی ممکن است باعث آلودگی محیط یا آسیب به سلامت شود.
- صدا و لرزش: برخی سیستم‌های هیدرولیکی ممکن است در هنگام کار صدای زیادی تولید کنند که در برخی کاربردها مشکل‌ساز است.
با توجه به مزایا و معایب، انتخاب سیلندر هیدرولیک باید با دقت انجام شود و نیازهای خاص پروژه یا ماشین‌آلات در نظر گرفته شود.
نکات مهم در انتخاب سیلندر هیدرولیک
انتخاب سیلندر هیدرولیک مناسب برای یک پروژه یا ماشین‌آلات نیاز به توجه به چندین عامل دارد. برخی از نکات مهم عبارتند از:
- نیرو مورد نیاز: باید نیروی لازم برای انجام کار مشخص شود و سیلندر با ظرفیت مناسب انتخاب گردد.
- مسافت حرکت: طول حرکت شافت سیلندر باید با نیازهای پروژه مطابقت داشته باشد.
- نوع حرکت: تعیین اینکه سیلندر تک‌فعالی یا دو‌فعالی نیاز است، بسیار مهم است.
- شرایط محیطی: دما، رطوبت، گرد و غبار و سایر شرایط محیطی باید در انتخاب سیلندر در نظر گرفته شوند.
- کیفیت و برند: انتخاب سیلندرهای با کیفیت و از برندهای معتبر می‌تواند طول عمر و عملکرد بهتری را تضمین کند.
- سازگاری با سیستم: سیلندر باید با سایر اجزای سیستم هیدرولیکی مانند پمپ، شیرها و لوله‌کشی سازگار باشد.
همچنین، مشاوره با کارشناسان فنی و بررسی مشخصات فنی سیلندرهای مختلف می‌تواند در انتخاب صحیح کمک کند.
نگهداری و تعمیر سیلندر هیدرولیک
نگهداری منظم سیلندرهای هیدرولیک برای افزایش طول عمر و عملکرد بهینه آنها ضروری است. برخی از اقدامات مهم در این زمینه عبارتند از:
- بررسی منظم: بررسی دوره‌ای سیلندرها برای شناسایی نشتی، سایش یا خرابی‌های احتمالی.
- تغییر روغن: استفاده از روغن هیدرولیکی مناسب و تغییر دوره‌ای آن برای جلوگیری از آلودگی و سایش.
- پاکسازی: پاکسازی منظم فیلترها و لوله‌کشی برای جلوگیری از تجمع آلودگی‌ها.
- چک کردن مهر و موم‌ها: بررسی و تعویض مهر و موم‌ها برای جلوگیری از نشتی سیال.
- کنترل فشار: تنظیم و کنترل فشار سیستم هیدرولیکی برای جلوگیری از آسیب به سیلندر.
در صورت بروز خرابی یا مشکل در سیلندر، باید به سرعت اقدام به تعمیر یا تعویض قطعات آسیب‌دیده کرد. همچنین، آموزش کارکنان در زمینه نگهداری و استفاده صحیح از سیستم‌های هیدرولیکی می‌تواند از بروز مشکلات جلوگیری کند.
چالش‌های رایج و راهکارهای حل آنها
سیلندرهای هیدرولیک ممکن است در برخی شرایط با چالش‌هایی مواجه شوند. برخی از این چالش‌ها و راهکارهای حل آنها عبارتند از:
- نشتی: نشتی سیال هیدرولیکی می‌تواند به دلیل خرابی مهر و موم‌ها، ترک در بدنه یا خرابی شیرها باشد. برای حل این مشکل باید مهر و موم‌ها را بررسی و تعویض کرد و در صورت لزوم، شیرها و لوله‌کشی را تعمیر یا تعویض نمود.
- سایش: سایش پیستون و سیلندر می‌تواند به دلیل استفاده از روغن نامناسب یا آلودگی سیستم ایجاد شود. استفاده از روغن با کیفیت و فیلتراسیون مناسب می‌تواند این مشکل را کاهش دهد.
- لرزش: لرزش در سیلندرهای هیدرولیک ممکن است به دلیل عدم تعادل یا خرابی در سیستم باشد. بررسی و تنظیم سیستم هیدرولیکی و استفاده از قطعات با کیفیت می‌تواند این مشکل را حل کند.
- صدا: تولید صدای بیش از حد در سیستم هیدرولیکی ممکن است به دلیل فشار بیش از حد یا خرابی در شیرها باشد. تنظیم فشار و بررسی شیرها می‌تواند این مشکل را کاهش دهد.
در صورت بروز هر یک از این مشکلات، مشاوره با کارشناسان فنی و بررسی دقیق سیستم می‌تواند راهکار مناسب را ارائه دهد.
سیلندر هیدرولیک به عنوان یکی از اجزای کلیدی سیستم‌های هیدرولیکی، نقش مهمی در عملکرد ماشین‌آلات صنعتی دارد. انتخاب، نصب و نگهداری صحیح این قطعات می‌تواند به افزایش کارایی و طول عمر سیستم کمک کند. برای اطلاعات بیشتر در مورد سیستم‌های هیدرولیکی و آخرین نوآوری‌ها در این زمینه، می‌توانید به ماشین مگ مراجعه کنید.
