در صنایع مختلف، به ویژه در بخش‌های ساخت‌وساز، حمل‌ونقل و تجهیزات سنگین، کنترل بار و جلوگیری از بارگذاری بیش از حد یکی از چالش‌های اصلی است. سیستم‌های محدودکننده بار یا Load Moment Limiter به عنوان یک راهکار هوشمند برای افزایش ایمنی و کارایی در این حوزه‌ها طراحی شده‌اند. این سیستم‌ها با اندازه‌گیری دقیق بار و ممان بار (مومنت بار)، از فراتر رفتن از حداکثر ظرفیت مجاز جلوگیری می‌کنند و از آسیب به تجهیزات و خطرات احتمالی برای کارکنان جلوگیری می‌کنند.
مفهوم سیستم محدودکننده بار
سیستم محدودکننده بار یک دستگاه الکترونیکی یا مکانیکی است که بر اساس داده‌های ورودی از سنسورهای بار و موقعیت، میزان بار و ممان بار را محاسبه می‌کند. این سیستم‌ها معمولاً در جرثقیل‌ها، لیفت‌ها، پل‌های متحرک و سایر تجهیزات سنگین استفاده می‌شوند. هدف اصلی آن‌ها جلوگیری از بارگذاری بیش از حد است که می‌تواند منجر به خرابی تجهیزات، آسیب به بار یا حتی خطرات جدی برای کارکنان شود.
ممان بار یا Load Moment به نیرویی گفته می‌شود که توسط وزن بار و فاصله آن از نقطه چرخش ایجاد می‌شود. این ممان باید همیشه کمتر از حداکثر ظرفیت مجاز تجهیزات باشد. سیستم‌های محدودکننده بار با اندازه‌گیری این ممان و مقایسه آن با ظرفیت مجاز، از فراتر رفتن از این حد جلوگیری می‌کنند.
چرا استفاده از سیستم محدودکننده بار ضروری است؟
استفاده از این سیستم‌ها در تجهیزات سنگین به دلایل زیر ضروری است:
- افزایش ایمنی: جلوگیری از بارگذاری بیش از حد می‌تواند از حوادث جدی جلوگیری کند و ایمنی کارکنان و تجهیزات را تضمین کند.
- پیشگیری از خرابی: بارگذاری بیش از حد می‌تواند به تجهیزات آسیب برساند و هزینه‌های تعمیر و نگهداری را افزایش دهد. این سیستم‌ها با محدود کردن بار، عمر تجهیزات را افزایش می‌دهند.
- کاهش هزینه‌ها: با جلوگیری از خرابی‌های ناگهانی و افزایش عمر تجهیزات، هزینه‌های عملیاتی کاهش می‌یابد.
- کمک به کارایی: این سیستم‌ها به اپراتور اجازه می‌دهند تا با اطمینان از ظرفیت تجهیزات، بارگذاری را بهینه کنند و کارایی را افزایش دهند.

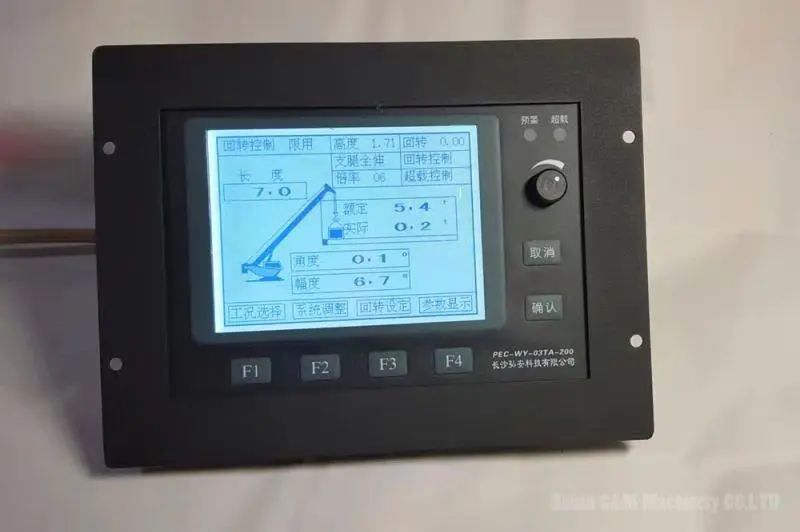

در تصویر زیر نمونه‌ای از یک سیستم محدودکننده بار در یک جرثقیل سنگین نشان داده شده است که با استفاده از سنسورهای پیشرفته، بار و ممان بار را اندازه‌گیری و کنترل می‌کند.
چگونگی عملکرد سیستم محدودکننده بار
سیستم‌های محدودکننده بار با استفاده از سنسورهای مختلف، داده‌های مربوط به بار و موقعیت تجهیزات را جمع‌آوری و پردازش می‌کنند. این داده‌ها شامل وزن بار، فاصله بار از نقطه چرخش و زاویه تجهیزات است. سپس، سیستم ممان بار را محاسبه و آن را با ظرفیت مجاز تجهیزات مقایسه می‌کند.
اگر ممان بار از حد مجاز فراتر رود، سیستم به صورت خودکار یا با هشدار به اپراتور، از ادامه بارگذاری جلوگیری می‌کند. برخی از سیستم‌ها همچنین امکان تنظیمات دستی برای شرایط خاص را فراهم می‌کنند.
عناصر اصلی سیستم محدودکننده بار
سیستم‌های محدودکننده بار از چندین عنصر کلیدی تشکیل شده‌اند:
- سنسورهای بار: این سنسورها وزن بار را اندازه‌گیری می‌کنند و داده‌های دقیقی را برای سیستم فراهم می‌کنند.
- سنسورهای موقعیت: این سنسورها موقعیت تجهیزات مانند جرثقیل یا لیفت را اندازه‌گیری می‌کنند و داده‌های مربوط به زاویه و فاصله را به سیستم ارسال می‌کنند.
- واحد کنترل: این واحد داده‌های دریافتی از سنسورها را پردازش می‌کند و ممان بار را محاسبه می‌کند.
- نشانگرها و هشدارها: این بخش به اپراتور نشان می‌دهد که آیا بارگذاری در حد مجاز است یا خیر و در صورت نیاز هشدار می‌دهد.
- سیستم قطع خودکار: در برخی سیستم‌ها، اگر بارگذاری بیش از حد ادامه یابد، سیستم به صورت خودکار بارگذاری را متوقف می‌کند.

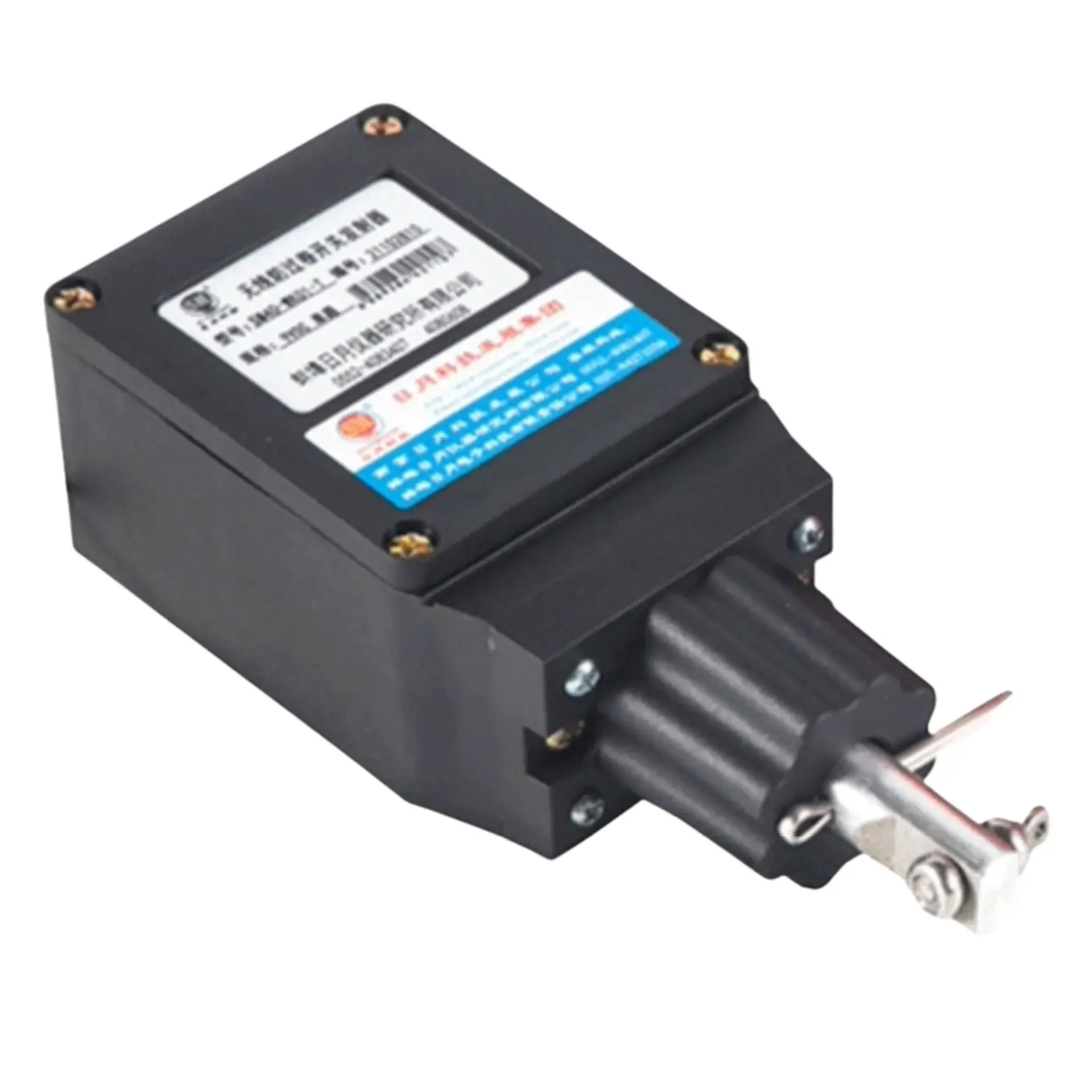

در تصویر زیر یک نمونه از سنسورهای اندازه‌گیری بار و سیستم کنترل مربوطه نشان داده شده است که در تجهیزات سنگین استفاده می‌شود.
انواع سیستم‌های محدودکننده بار
سیستم‌های محدودکننده بار در انواع مختلفی طراحی شده‌اند که هر کدام برای کاربردهای خاصی مناسب هستند:
- سیستم‌های مکانیکی: این سیستم‌ها از مکانیزم‌های مکانیکی برای اندازه‌گیری بار و ممان استفاده می‌کنند. این سیستم‌ها معمولاً ساده‌تر و ارزان‌تر هستند، اما دقت کمتری دارند.
- سیستم‌های الکترونیکی: این سیستم‌ها از سنسورهای الکترونیکی و واحدهای کنترل پیشرفته استفاده می‌کنند. دقت بالایی دارند و امکان تنظیمات بیشتری را فراهم می‌کنند.
- سیستم‌های هوشمند: این سیستم‌ها علاوه بر اندازه‌گیری بار و ممان، از الگوریتم‌های هوشمند برای پیش‌بینی و کنترل بهتر استفاده می‌کنند. این سیستم‌ها معمولاً در تجهیزات مدرن و پیشرفته استفاده می‌شوند.
سیستم‌های الکترونیکی و هوشمند به دلیل دقت و کارایی بالاتر، در بسیاری از صنایع جایگزین سیستم‌های مکانیکی شده‌اند. این سیستم‌ها علاوه بر افزایش ایمنی، امکانات بیشتری مانند ثبت داده‌ها، تحلیل عملکرد و ارتباط با سیستم‌های دیگر را نیز فراهم می‌کنند.
کاربردهای سیستم محدودکننده بار
سیستم‌های محدودکننده بار در صنایع مختلفی استفاده می‌شوند، از جمله:
- جرثقیل‌ها و لیفت‌های صنعتی
- پل‌های متحرک و تجهیزات حمل‌ونقل سنگین
- تجهیزات ساخت‌وساز مانند بیل مکانیکی و اکسکاواتور
- تجهیزات معدنی و صنایع نفت و گاز
- تجهیزات دریایی مانند جرثقیل‌های کشتی

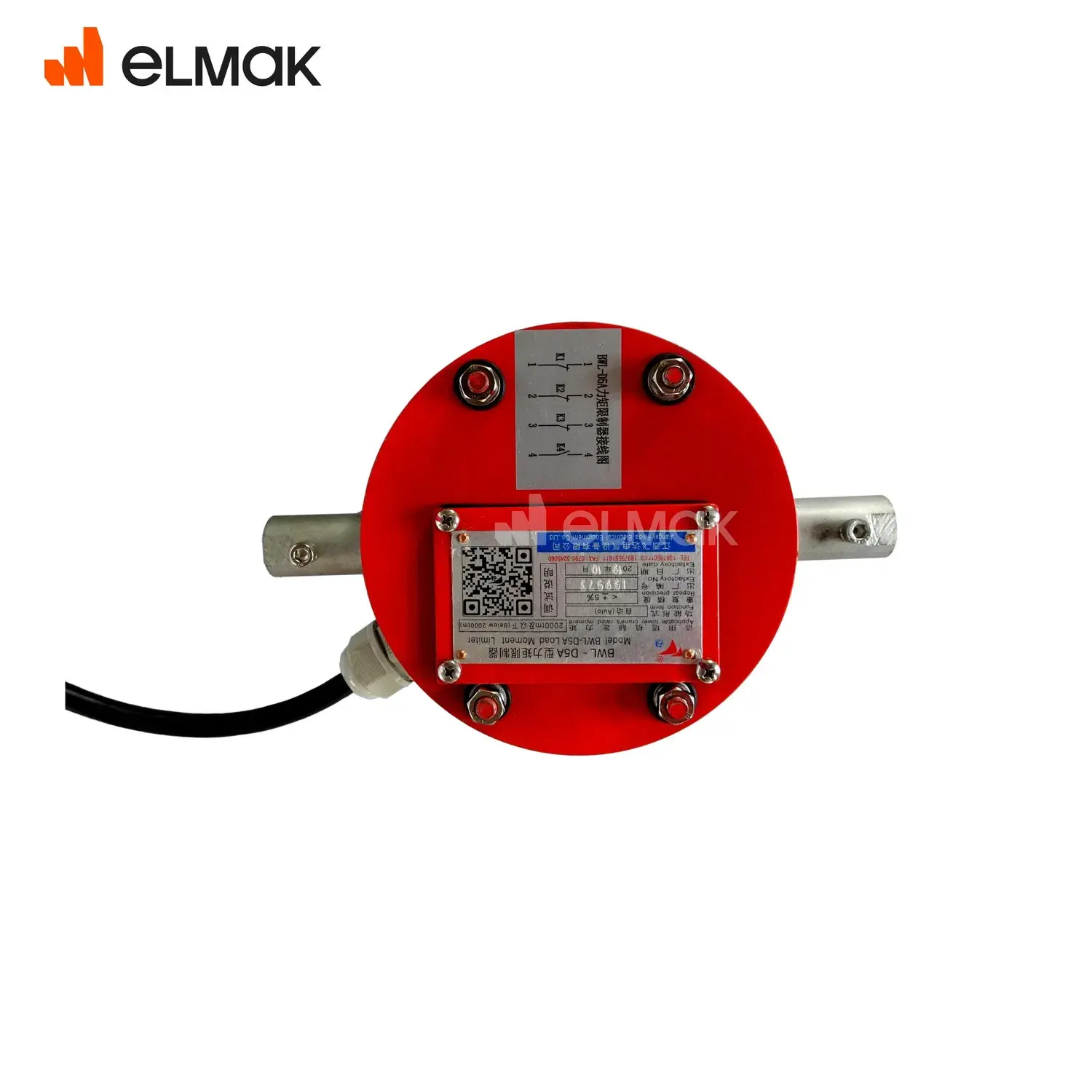

در تصویر زیر نمونه‌ای از یک سیستم محدودکننده بار در یک جرثقیل ساخت‌وساز نشان داده شده است که با استفاده از فناوری‌های پیشرفته، بارگذاری را به صورت هوشمند کنترل می‌کند.
نکات مهم در انتخاب سیستم محدودکننده بار
در انتخاب سیستم محدودکننده بار، باید به چندین عامل مهم توجه کرد:
- ظرفیت تجهیزات: سیستم باید با ظرفیت تجهیزات سازگار باشد و بتواند بار و ممان بار را به درستی اندازه‌گیری کند.
- دقت سیستم: دقت سیستم در اندازه‌گیری بار و ممان بسیار مهم است. سیستم‌هایی با دقت بالاتر معمولاً برای کاربردهای حساس‌تر مناسب‌تر هستند.
- ساده بودن استفاده: سیستم باید برای اپراتورهای تجهیزات آسان به کار باشد و نیاز به آموزش‌های طولانی نداشته باشد.
- پشتیبانی و نگهداری: سیستم باید دارای پشتیبانی فنی مناسب و قطعات یدکی باشد تا در صورت نیاز بتوان آن را تعمیر و نگهداری کرد.
- ارتباط با سیستم‌های دیگر: در برخی کاربردها، سیستم محدودکننده بار باید بتواند با سیستم‌های کنترل دیگر مانند PLC یا SCADA ارتباط برقرار کند.
همچنین، باید توجه داشت که سیستم محدودکننده بار تنها یک بخش از سیستم ایمنی تجهیزات است. استفاده از سایر تجهیزات ایمنی مانند سیستم‌های توقف اضطراری، محدودکننده‌های ارتفاع و سیستم‌های هشدار نیز ضروری است.
برای اطلاعات بیشتر در مورد تجهیزات صنعتی و فناوری‌های مرتبط، می‌توانید به مقالات مرتبط در ماشین مگ مراجعه کنید.
چالش‌ها و راهکارهای بهبود سیستم‌های محدودکننده بار
با وجود مزایای فراوان، سیستم‌های محدودکننده بار نیز با برخی چالش‌ها روبرو هستند. یکی از این چالش‌ها عدم دقت در اندازه‌گیری بار و ممان است که می‌تواند به دلیل سنسورهای نامناسب یا شرایط محیطی ایجاد شود. همچنین، برخی اپراتورها ممکن است سیستم را نادیده بگیرند یا تنظیمات آن را تغییر دهند که می‌تواند خطرات جدیدی ایجاد کند.
برای بهبود عملکرد این سیستم‌ها، می‌توان از راهکارهای زیر استفاده کرد:
- استفاده از سنسورهای پیشرفته: سنسورهای با دقت بالاتر و مقاومت بیشتر در برابر شرایط محیطی می‌توانند عملکرد سیستم را بهبود بخشند.
- آموزش اپراتورها: آموزش‌های منظم به اپراتورها در مورد اهمیت استفاده از سیستم محدودکننده بار و نحوه عملکرد آن می‌تواند از خطاهای انسانی جلوگیری کند.
- نظارت و نگهداری: نظارت منظم بر سیستم و انجام تعمیرات دوره‌ای می‌تواند از عملکرد صحیح آن اطمینان حاصل کند.
- به‌روزرسانی سیستم: استفاده از آخرین نسخه‌های نرم‌افزار و سخت‌افزار می‌تواند عملکرد سیستم را بهبود بخشد و از بروز مشکلات جلوگیری کند.
در نهایت، سیستم‌های محدودکننده بار به عنوان یک ابزار حیاتی در افزایش ایمنی و کارایی تجهیزات سنگین شناخته می‌شوند. با انتخاب سیستم مناسب و استفاده صحیح از آن، می‌توان از خطرات مرتبط با بارگذاری بیش از حد جلوگیری کرد و عمر تجهیزات را افزایش داد.
