در سیستم‌های مکانیکی و ماشین‌آلات صنعتی، انتقال قدرت بین اجزای مختلف به‌ویژه در دستگاه‌هایی که نیاز به تغییر جهت یا سرعت دارند، امری حیاتی است. یکی از اجزای کلیدی در این انتقال، میل انتقال قدرت یا به اصطلاح کانتورشافت (countershaft) است. این میل که به عنوان یک محور میانجی عمل می‌کند، نقش اساسی در انتقال حرکت و قدرت بین دو یا چند محور دیگر دارد. در این مقاله به بررسی اصول کار، کاربردها، انواع و نکات مهم مربوط به کانتورشافت می‌پردازیم.
کانتورشافت چیست؟

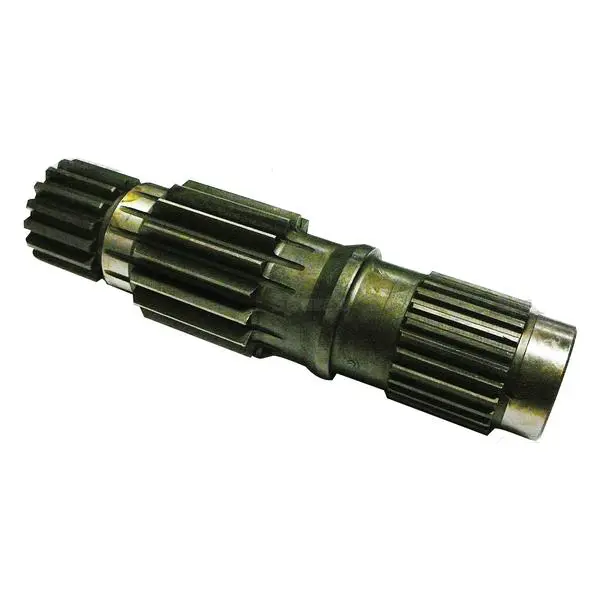

کانتورشافت یک میل دنده‌دار است که در سیستم‌های انتقال قدرت به‌کار می‌رود. این میل معمولاً بین دو میل اصلی قرار می‌گیرد و وظیفه انتقال حرکت و قدرت بین آن‌ها را برعهده دارد. در بسیاری از ماشین‌آلات صنعتی، مانند دستگاه‌های CNC، ماشین‌آلات چوب‌بری، دستگاه‌های بسته‌بندی و حتی خودروها، کانتورشافت به عنوان یک عنصر میانجی عمل می‌کند تا حرکت از یک منبع به یک مصرف‌کننده منتقل شود.

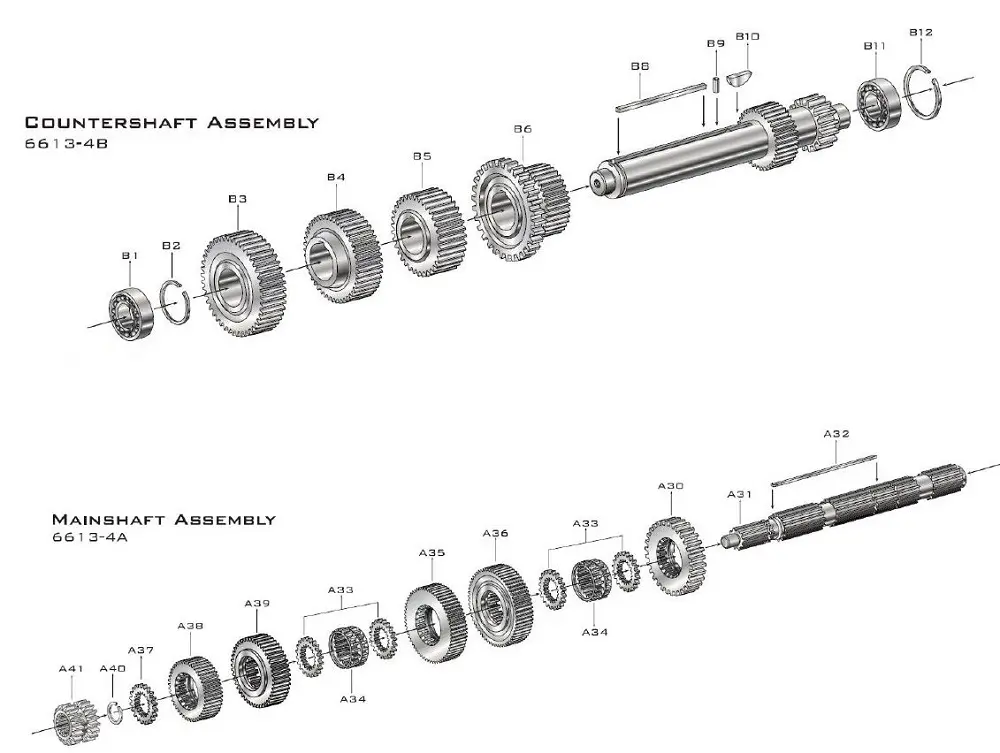

یکی از کاربردهای اصلی کانتورشافت در سیستم‌های دنده‌ای است. در این سیستم‌ها، میل اصلی حرکت را به کانتورشافت منتقل می‌کند و سپس کانتورشافت با استفاده از دنده‌های مختلف، حرکت را به میل خروجی با سرعت یا جهت متفاوتی منتقل می‌کند. این امکان تغییر سرعت و جهت را بدون نیاز به تغییرات اساسی در ساختار اصلی دستگاه فراهم می‌آورد.
چرا از کانتورشافت استفاده می‌شود؟
استفاده از کانتورشافت در سیستم‌های انتقال قدرت مزایای متعددی دارد:
- تغییر جهت حرکت: کانتورشافت می‌تواند جهت حرکت را تغییر دهد، به این معنی که اگر میل اصلی حرکت را در یک جهت منتقل می‌کند، کانتورشافت می‌تواند آن را در جهت مخالف به میل خروجی منتقل کند.
- تغییر سرعت: با استفاده از دنده‌های مختلف در کانتورشافت، می‌توان سرعت حرکت را افزایش یا کاهش داد.
- توزیع بار: کانتورشافت بار مکانیکی را بین اجزای مختلف سیستم تقسیم می‌کند و از سایش بیش از حد جلوگیری می‌کند.
- ساده‌سازی طراحی: استفاده از کانتورشافت امکان طراحی سیستم‌های انتقال قدرت پیچیده‌تر را با اجزای ساده‌تر فراهم می‌آورد.
انواع کانتورشافت
کانتورشافت‌ها بسته به کاربرد و نوع سیستم مکانیکی، در انواع مختلفی طراحی می‌شوند. برخی از انواع رایج عبارتند از:
۱. کانتورشافت‌های دنده‌ای

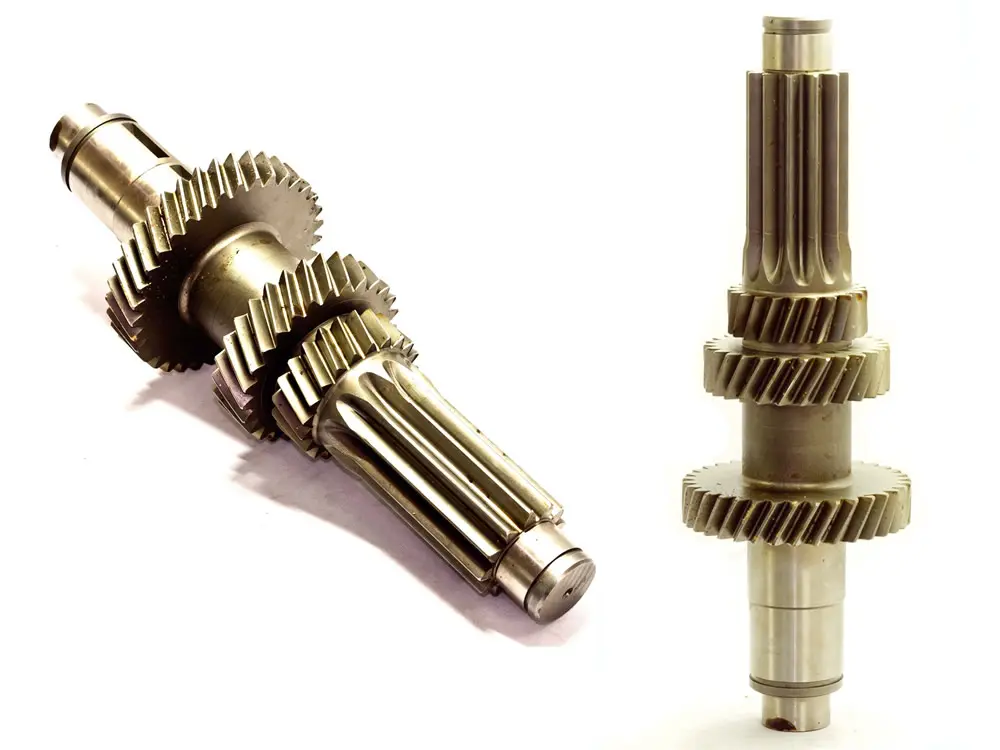

این نوع کانتورشافت‌ها در سیستم‌های دنده‌ای استفاده می‌شوند و با استفاده از دنده‌های مختلف، حرکت را بین میل‌های اصلی و خروجی منتقل می‌کنند. دنده‌های کانتورشافت می‌توانند به صورت مستقیم یا با استفاده از دنده‌های حلزونی، مارپیچ یا مخروطی طراحی شوند.
۲. کانتورشافت‌های زنجیری
در برخی سیستم‌ها، کانتورشافت با استفاده از زنجیر و پولی حرکت را منتقل می‌کند. این نوع کانتورشافت‌ها در دستگاه‌هایی مانند موتورسیکلت‌ها، ماشین‌آلات کشاورزی و برخی دستگاه‌های صنعتی کاربرد دارند.
۳. کانتورشافت‌های تسمه‌ای
در سیستم‌های انتقال قدرت با تسمه، کانتورشافت با استفاده از تسمه و پولی حرکت را منتقل می‌کند. این نوع کانتورشافت‌ها در دستگاه‌هایی مانند ماشین‌آلات چوب‌بری، دستگاه‌های تولیدی و حتی برخی خودروها استفاده می‌شوند.
۴. کانتورشافت‌های هیدرولیکی
در برخی سیستم‌های هیدرولیکی، کانتورشافت با استفاده از پمپ‌ها و موتورهای هیدرولیکی حرکت را منتقل می‌کند. این نوع کانتورشافت‌ها در دستگاه‌هایی مانند جرثقیل‌ها، ماشین‌آلات ساختمانی و سیستم‌های هیدرولیکی صنعتی کاربرد دارند.
کاربردهای کانتورشافت در صنایع مختلف
کانتورشافت در بسیاری از صنایع و دستگاه‌های مکانیکی کاربرد دارد. برخی از این کاربردها عبارتند از:
۱. صنعت خودروسازی
در خودروها، کانتورشافت در سیستم انتقال قدرت، مانند جعبه‌دنده‌های دستی، استفاده می‌شود. این میل حرکت را از موتور به چرخ‌ها منتقل می‌کند و امکان تغییر سرعت و جهت را فراهم می‌آورد.
۲. ماشین‌آلات صنعتی
در دستگاه‌های صنعتی مانند ماشین‌آلات چوب‌بری، دستگاه‌های بسته‌بندی و ماشین‌آلات فلزی، کانتورشافت نقش مهمی در انتقال حرکت بین اجزای مختلف دارد. این میل امکان تغییر سرعت و جهت حرکت را فراهم می‌آورد و از سایش اجزای اصلی دستگاه جلوگیری می‌کند.
۳. دستگاه‌های CNC
در دستگاه‌های کنترل عددی کامپیوتری (CNC)، کانتورشافت در سیستم‌های انتقال حرکت به ابزار برش استفاده می‌شود. این میل حرکت را از موتور اصلی به میل‌های مختلف دستگاه منتقل می‌کند و امکان کنترل دقیق حرکت ابزار برش را فراهم می‌آورد.
۴. دستگاه‌های کشاورزی
در ماشین‌آلات کشاورزی مانند تراکتور‌ها و کاشت‌کنندگان، کانتورشافت در سیستم انتقال قدرت به چرخ‌ها و ابزارهای کشاورزی استفاده می‌شود. این میل امکان تغییر سرعت و جهت حرکت را فراهم می‌آورد و از سایش اجزای اصلی دستگاه جلوگیری می‌کند.
نکات مهم در طراحی و استفاده از کانتورشافت
در طراحی و استفاده از کانتورشافت، نکات مهمی باید در نظر گرفته شود تا عملکرد بهینه و طول عمر دستگاه تضمین شود:
۱. انتخاب مواد مناسب
کانتورشافت باید از مواد با مقاومت مکانیکی بالا و مقاومت در برابر سایش ساخته شود. مواد رایج برای ساخت کانتورشافت شامل فولاد کربنی، فولاد آلیاژی و در برخی موارد مواد کامپوزیتی هستند.
۲. طراحی صحیح دنده‌ها
دنده‌های کانتورشافت باید به گونه‌ای طراحی شوند که بتوانند بار مکانیکی را به درستی منتقل کنند. طراحی صحیح دنده‌ها شامل انتخاب تعداد دنده‌ها، قطر دنده‌ها و زاویه دنده‌ها است.
۳. روانکاری مناسب
روانکاری مناسب کانتورشافت و دنده‌های آن از سایش و گرم شدن بیش از حد جلوگیری می‌کند. استفاده از روغن‌های مناسب و سیستم‌های روانکاری خودکار می‌تواند طول عمر کانتورشافت را افزایش دهد.
۴. تعادل و تنظیم دقیق
کانتورشافت باید به درستی تعادل داشته باشد تا از ایجاد ارتعاشات و نویزهای غیرمطلوب جلوگیری شود. همچنین، تنظیم دقیق دنده‌ها و میل‌ها برای انتقال صحیح حرکت ضروری است.
چالش‌ها و راهکارهای مرتبط با کانتورشافت
استفاده از کانتورشافت در برخی شرایط ممکن است با چالش‌هایی همراه باشد. برخی از این چالش‌ها و راهکارهای مرتبط با آن‌ها عبارتند از:
۱. سایش و فرسایش
سایش و فرسایش دنده‌ها و میل‌ها یکی از چالش‌های اصلی در سیستم‌های انتقال قدرت است. برای کاهش این مشکل، می‌توان از مواد با مقاومت بالاتر، روانکاری مناسب و طراحی صحیح دنده‌ها استفاده کرد.
۲. گرم شدن بیش از حد
گرم شدن بیش از حد کانتورشافت و دنده‌ها می‌تواند به دلیل بار مکانیکی بالا یا روانکاری نامناسب رخ دهد. استفاده از سیستم‌های خنک‌کننده و روغن‌های با کیفیت می‌تواند این مشکل را کاهش دهد.
۳. نویز و ارتعاش
نویز و ارتعاش در سیستم‌های انتقال قدرت می‌تواند به دلیل عدم تعادل یا طراحی نامناسب دنده‌ها ایجاد شود. تعادل دقیق کانتورشافت و استفاده از دنده‌های با کیفیت می‌تواند این مشکل را کاهش دهد.
۴. تعمیر و نگهداری
تعمیر و نگهداری منظم کانتورشافت و دنده‌های آن ضروری است. این شامل بررسی دوره‌ای دنده‌ها، تعویض روغن و بررسی وضعیت میل‌ها می‌شود. نگهداری منظم می‌تواند از خرابی‌های ناگهانی جلوگیری کند.
در نهایت، کانتورشافت یک عنصر کلیدی در سیستم‌های انتقال قدرت است که نقش مهمی در انتقال حرکت و قدرت بین اجزای مختلف دستگاه دارد. طراحی صحیح، انتخاب مواد مناسب و نگهداری منظم می‌تواند عملکرد بهینه و طول عمر این میل را تضمین کند. برای اطلاعات بیشتر در مورد اجزای مکانیکی و سیستم‌های انتقال قدرت، می‌توانید به مقالات مرتبط در ماشین مگ مراجعه کنید.
