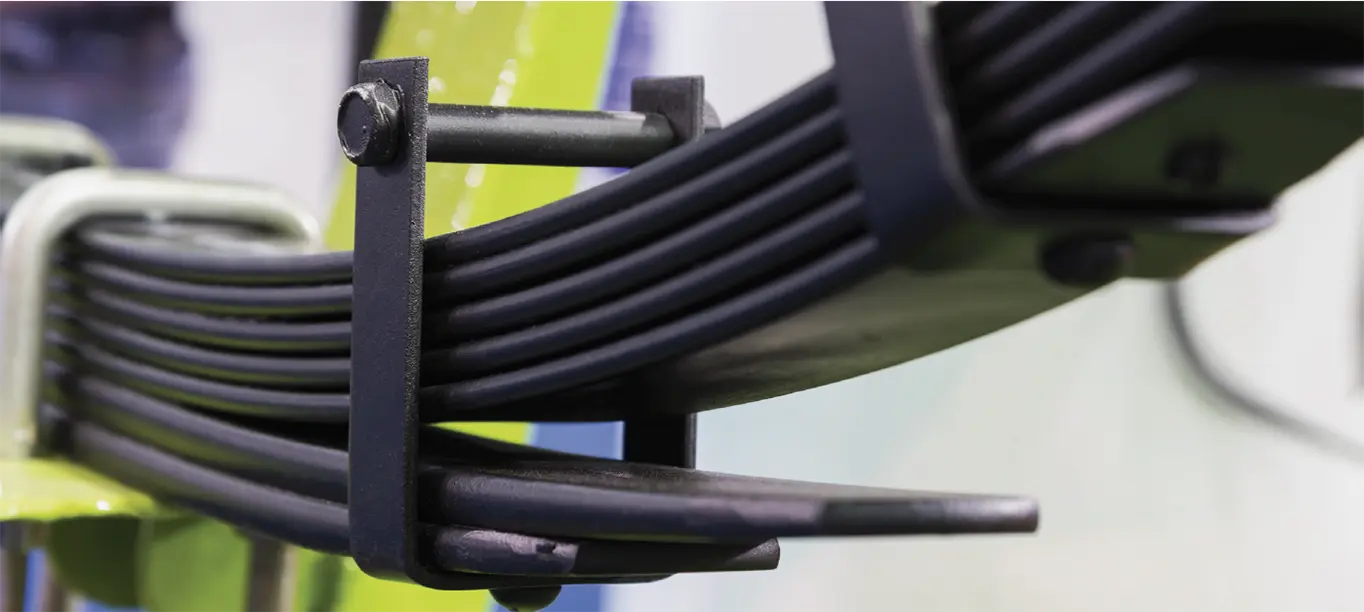

فنرهای شمشی یکی از قدیمی‌ترین و پرکاربردترین انواع فنر در صنعت خودرو و ماشین‌آلات سنگین هستند. این قطعات که به نام «فنر برگ» یا «فنر لایه‌ای» نیز شناخته می‌شوند، به دلیل ساختار ساده و کارایی بالا در سیستم‌های تعلیق و باربر، همچنان در بسیاری از کاربردها مورد استفاده قرار می‌گیرند. اما چگونه این فنرها کار می‌کنند؟ چه مزایا و معایبی دارند؟ و در کدام کاربردها بهتر از سایر فنرها عمل می‌کنند؟ در این مقاله به بررسی جامع فنر شمشی، ساختار، عملکرد، انواع، مزایا و معایب و همچنین کاربردهای آن در صنعت می‌پردازیم.
ساختار و عملکرد فنر شمشی

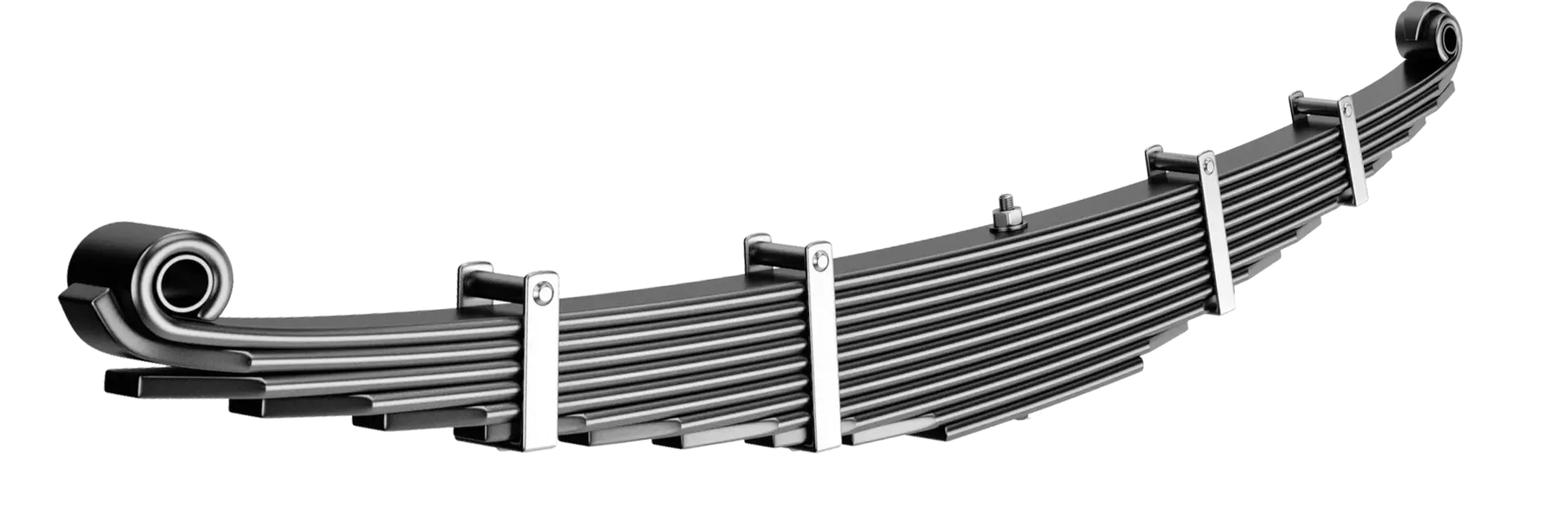

فنر شمشی از یک یا چند برگ فلزی تشکیل شده که به صورت لایه‌ای و با استفاده از پیچ یا بولت به یکدیگر متصل می‌شوند. این برگ‌ها معمولاً از فولاد با مقاومت بالا ساخته می‌شوند و شکل منحنی دارند. هنگامی که نیرویی به فنر اعمال می‌شود، برگ‌ها به سمت پایین خم می‌شوند و انرژی را در خود ذخیره می‌کنند. پس از برداشتن نیروی اعمالی، فنر به حالت اولیه خود بازمی‌گردد و انرژی ذخیره‌شده را آزاد می‌کند.

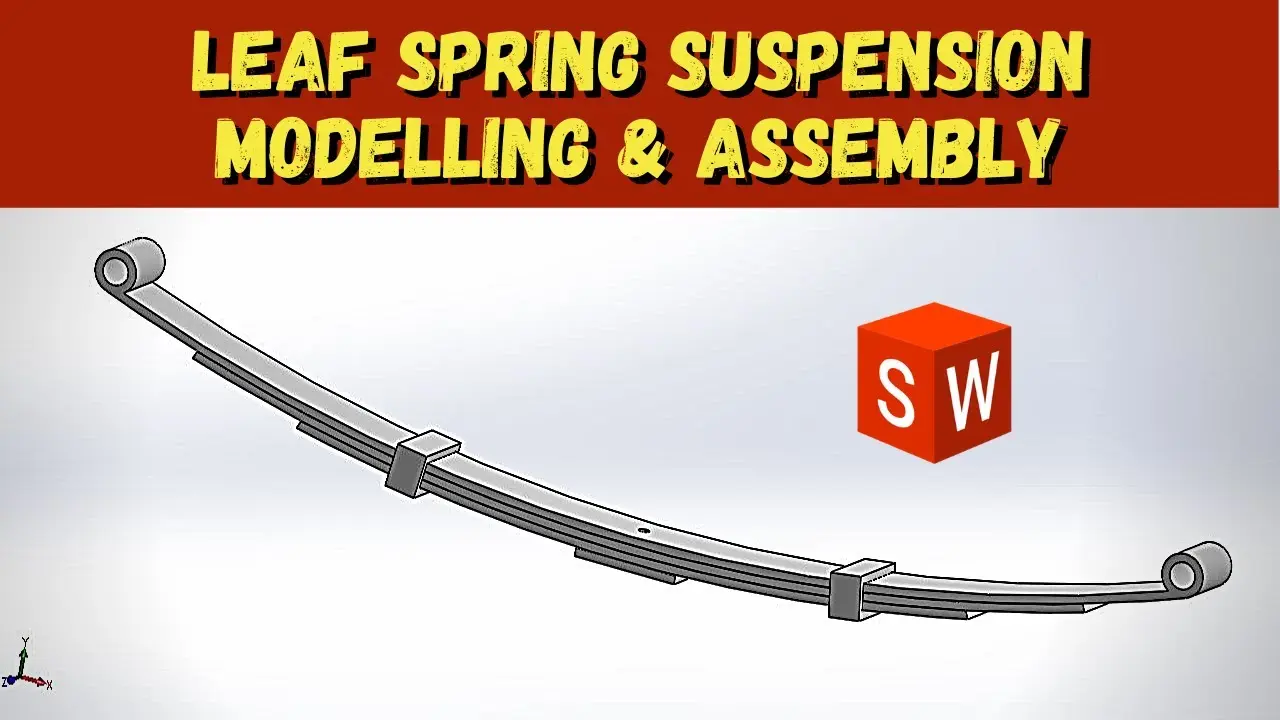

در سیستم‌های تعلیق خودرو، فنر شمشی نقش مهمی در جذب ضربه‌ها و حفظ ثبات خودرو دارد. این فنرها به صورت طولی یا عرضی در زیر خودرو نصب می‌شوند و با تغییر شکل، انرژی حاصل از ناهمواری‌های جاده را جذب می‌کنند. در ماشین‌آلات سنگین مانند کامیون‌ها، تراکتورها و دستگاه‌های ساختمانی، فنر شمشی به عنوان سیستم باربر استفاده می‌شود و وزن سنگین را تحمل می‌کند.
انواع فنر شمشی
فنرهای شمشی بر اساس تعداد برگ‌ها، شکل و کاربرد به انواع مختلفی تقسیم می‌شوند:
- فنر شمشی تک‌برگ: ساده‌ترین نوع که از یک برگ فلزی تشکیل شده و در کاربردهای سبک استفاده می‌شود.
- فنر شمشی چندبرگ: شامل چند برگ که به صورت لایه‌ای به یکدیگر متصل هستند. این نوع فنرها در کاربردهای سنگین‌تر مانند کامیون‌ها و تراکتورها استفاده می‌شوند.
- فنر شمشی نیمهelliptic: دارای شکل نیمه‌دایره‌ای و معمولاً در سیستم‌های تعلیق خودروهای قدیمی‌تر استفاده می‌شود.
- فنر شمشی elliptic: شکل کامل دایره‌ای دارد و در خودروهای سنگین و ماشین‌آلات استفاده می‌شود.
- فنر شمشی پارابولیک: برگ‌های آن به صورت پارابولیک طراحی شده‌اند و در خودروهای مدرن‌تر و برخی ماشین‌آلات کاربرد دارند.
هر یک از این انواع در شرایط خاصی به کار می‌روند و انتخاب نوع مناسب بستگی به وزن بار، نوع کاربرد و شرایط محیطی دارد.
مزایا و معایب فنر شمشی
فنر شمشی به دلیل ساختار ساده و کارایی بالا، مزایای بسیاری دارد، اما همچنین برخی محدودیت‌ها نیز دارد:
مزایا:
- ساده و قابل تعمیر: ساختار ساده فنر شمشی باعث می‌شود که تعمیر و نگهداری آن آسان باشد.
- قیمت مناسب: در مقایسه با فنرهای هیدروپنوماتیک یا فنرهای مارپیچ، فنر شمشی هزینه کمتری دارد.
- ثبات بالا: در سیستم‌های باربر و تعلیق، ثبات بیشتری نسبت به برخی فنرهای دیگر ارائه می‌دهد.
- کارایی در شرایط سخت: در محیط‌های سخت مانند جاده‌های نامنظم یا بارهای سنگین، عملکرد خوبی دارد.
معایب:
- وزن بالا: فنر شمشی نسبت به فنرهای مارپیچ یا فنرهای هوایی وزن بیشتری دارد.
- فضای بیشتری نیاز دارد: به دلیل ساختار لایه‌ای، فضای بیشتری در زیر خودرو یا ماشین‌آلات اشغال می‌کند.
- نویز و لرزش: در برخی موارد، ممکن است نویز و لرزش بیشتری نسبت به سیستم‌های تعلیق مدرن ایجاد کند.
- سایش بیشتر: در شرایط استفاده مداوم، ممکن است به دلیل سایش بین برگ‌ها نیاز به تعویض یا تعمیر داشته باشد.
با توجه به این مزایا و معایب، انتخاب فنر شمشی بستگی به نیازهای خاص هر کاربرد دارد. برای مثال، در خودروهای سبک و مدرن، فنرهای مارپیچ یا هوایی بیشتر استفاده می‌شوند، اما در ماشین‌آلات سنگین و خودروهای قدیمی، فنر شمشی همچنان یکی از بهترین گزینه‌ها است.
کاربردهای فنر شمشی در صنعت
فنر شمشی در various کاربردهای صنعتی و خودروئی استفاده می‌شود. برخی از مهم‌ترین کاربردها عبارتند از:
- سیستم تعلیق خودرو: در خودروهای قدیمی، کامیون‌ها، اتوبوس‌ها و تراکتورها، فنر شمشی به عنوان سیستم تعلیق اصلی استفاده می‌شود.
- ماشین‌آلات سنگین: در دستگاه‌های ساختمانی مانند بلدوزرها، اکسکاواتورها و لودرها، فنر شمشی برای تحمل وزن سنگین و جذب ضربه‌ها استفاده می‌شود.
- ریل‌واگن‌ها: در قطارهای سبک و سنگین، فنر شمشی برای کاهش لرزش و افزایش راحتی مسافران استفاده می‌شود.
- سیستم‌های باربر: در دستگاه‌های صنعتی مانند پلت‌فرم‌های باربر و جرثقیل‌ها، فنر شمشی برای تحمل بارهای سنگین استفاده می‌شود.
- کاربردهای نظامی: در خودروهای نظامی و دستگاه‌های جنگی، فنر شمشی به دلیل مقاومت بالا در شرایط سخت استفاده می‌شود.
در سال‌های اخیر، با پیشرفت فناوری و استفاده از سیستم‌های تعلیق مدرن مانند فنرهای هوایی یا سیستم‌های تعلیق الکترونیکی، استفاده از فنر شمشی در برخی کاربردها کاهش یافته است. اما همچنان در بسیاری از صنایع به دلیل مزایای خود، جایگزین نشده است.
نکات مهم در انتخاب و نگهداری فنر شمشی
برای استفاده بهینه از فنر شمشی، باید در انتخاب و نگهداری آن به نکات زیر توجه کرد:
- انتخاب نوع مناسب: با توجه به وزن بار، نوع کاربرد و شرایط محیطی، نوع مناسب فنر شمشی را انتخاب کنید. برای مثال، در کاربردهای سنگین، فنرهای چندبرگ با مقاومت بالا مناسب‌تر هستند.
- مقاومت مواد: از فنرهای شمشی ساخته شده از فولاد با کیفیت بالا استفاده کنید تا در برابر سایش و خوردگی مقاومت داشته باشند.
- تعمیر و نگهداری: به طور دوره‌ای فنرها را بررسی کنید و در صورت وجود سایش یا آسیب، آن‌ها را تعمیر یا تعویض کنید.
- جایگاه نصب: فنرها را در جایگاه مناسب و با استفاده از پیچ‌های مناسب نصب کنید تا از تغییر شکل یا آسیب جلوگیری شود.
- وزن و تعادل: در سیستم‌های تعلیق، تعادل وزن بین فنرها را حفظ کنید تا از نوسان بیش از حد جلوگیری شود.
نگهداری صحیح فنر شمشی باعث افزایش عمر مفید آن و کاهش هزینه‌های تعمیراتی می‌شود. همچنین، استفاده از فنرهای با کیفیت و مناسب برای هر کاربرد، عملکرد بهتری را تضمین می‌کند.
آینده فنر شمشی
با پیشرفت فناوری و استفاده از مواد جدید و سیستم‌های تعلیق مدرن، ممکن است استفاده از فنر شمشی در برخی کاربردها کاهش یابد. اما همچنان در بسیاری از صنایع، به ویژه در ماشین‌آلات سنگین و خودروهای قدیمی، این فنرها جایگاه خود را حفظ کرده‌اند. همچنین، تحقیقات جدید در زمینه مواد کامپوزیت و طراحی‌های نوین ممکن است باعث بهبود عملکرد فنر شمشی شود.
در نهایت، فنر شمشی به عنوان یکی از قدیمی‌ترین و پرکاربردترین قطعات مکانیکی، همچنان نقش مهمی در صنعت دارد. با درک کامل عملکرد، مزایا و معایب آن، می‌توان از این قطعه با کارایی بالا در کاربردهای مختلف استفاده کرد. برای اطلاعات بیشتر در مورد قطعات مکانیکی و فناوری‌های جدید، می‌توانید به ماشین مگ مراجعه کنید.
