در دنیای خودروهای مدرن، سیستم‌های ایمنی و کنترل پیشرفته نقش اساسی در افزایش امنیت سرنشینان و بهبود عملکرد خودرو ایفا می‌کنند. یکی از اجزای کلیدی این سیستم‌ها، سنسور نرخ گردش یا Yaw Rate Sensor است که به عنوان «چشمان و گوش‌های الکترونیکی» خودرو عمل می‌کند. این سنسور با اندازه‌گیری سرعت چرخش خودرو حول محور عمودی خود (یو-یو یا yaw)، به سیستم‌های کنترل الکترونیکی کمک می‌کند تا در شرایط مختلف رانندگی، از جمله در زمان تغییر مسیر ناگهانی یا شرایط جاده‌ای خطرناک، واکنش مناسب نشان دهند.
سنسور نرخ گردش چیست و چگونه کار می‌کند؟
سنسور نرخ گردش یک دستگاه الکترونیکی است که با استفاده از اصول فیزیکی مانند اثر هال یا ژیروسکوپ، تغییرات زاویه‌ای خودرو را در صفحه افقی اندازه‌گیری می‌کند. این سنسور در واقع سرعت چرخش خودرو حول محور عمودی (یو-یو) را اندازه‌گیری می‌کند و این اطلاعات را به واحد کنترل الکترونیکی خودرو (ECU) ارسال می‌کند. ECU با دریافت این داده‌ها، می‌تواند سیستم‌های مختلفی مانند سیستم کنترل پایداری (ESC)، سیستم کنترل ترمز ضد قفل (ABS)، یا حتی سیستم کمک به پارکینگ را فعال کند.
به عنوان مثال، زمانی که راننده خودرو را به سمت چپ یا راست می‌چرخاند، سنسور نرخ گردش تغییرات زاویه‌ای را تشخیص داده و به سیستم کنترل پایداری اطلاع می‌دهد. این سیستم سپس با اعمال نیروی ترمز بر چرخ‌های مناسب یا تنظیم قدرت موتور، از لغزش یا چرخش بیش از حد خودرو جلوگیری می‌کند.
کاربردهای اصلی سنسور نرخ گردش
سنسور نرخ گردش در چندین سیستم ایمنی و کنترل خودرو کاربرد دارد:
- سیستم کنترل پایداری (ESC): این سیستم با استفاده از داده‌های سنسور نرخ گردش، از لغزش یا چرخش غیرمترقبه خودرو در شرایط جاده‌ای خطرناک جلوگیری می‌کند.
- سیستم کمک به پارکینگ: در خودروهای مدرن، این سنسور به سیستم کمک می‌کند تا در هنگام پارک، جهت‌گیری دقیق خودرو را تشخیص داده و از برخورد با مانع جلوگیری کند.
- سیستم کنترل الکترونیکی ترمز (EBD): با اندازه‌گیری نرخ گردش، این سیستم می‌تواند فشار ترمز را بین چرخ‌ها بهینه کند و از لغزش جلوگیری کند.
- سیستم کمک به رانندگی خودکار (ADAS): در خودروهای خودران یا نیمه خودران، سنسور نرخ گردش به عنوان یکی از منابع اطلاعاتی برای تشخیص موقعیت و جهت خودرو استفاده می‌شود.
این سنسور همچنین در خودروهای مسابقه‌ای و خودروهای با سیستم‌های پیشرفته رانندگی (ADAS) از اهمیت ویژه‌ای برخوردار است، زیرا به راننده یا سیستم خودکار کمک می‌کند تا در شرایط پیچیده‌تری مانند تغییر مسیر سریع یا عبور از پیچ‌های تند، کنترل بهتری بر خودرو داشته باشد.
چگونه سنسور نرخ گردش کار می‌کند؟

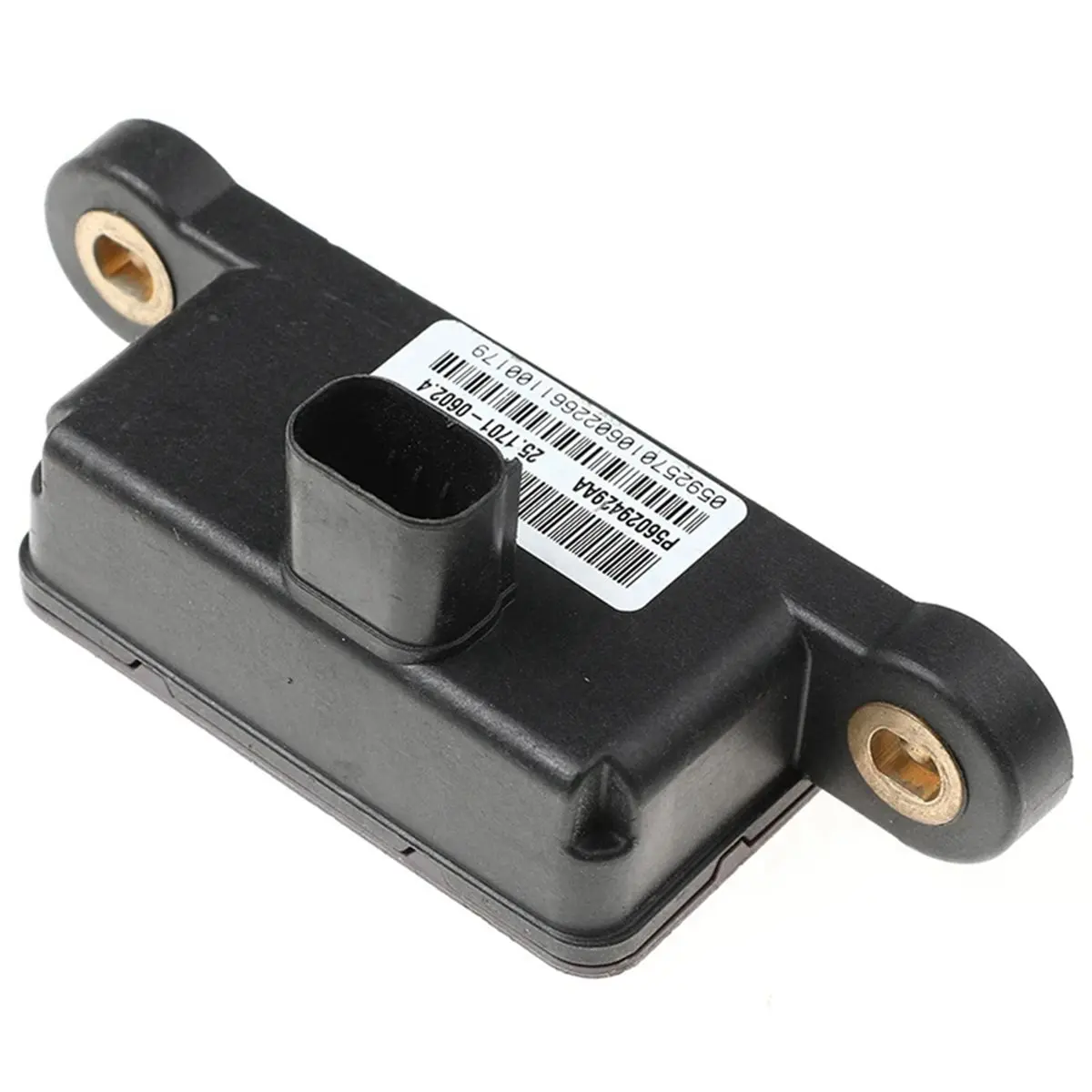

سنسور نرخ گردش معمولاً از یک یا چند ژیروسکوپ میکرو الکترومکانیکی (MEMS) تشکیل شده‌است که با استفاده از تغییرات در جریان الکتریکی یا تغییرات مغناطیسی، نرخ چرخش خودرو را اندازه‌گیری می‌کند. این سنسورها می‌توانند با دقت بسیار بالا تغییرات زاویه‌ای را تشخیص دهند و داده‌های خود را به صورت سیگنال الکتریکی به ECU ارسال کنند.
در برخی از مدل‌های پیشرفته، سنسور نرخ گردش با سایر سنسورهای مانند سنسور سرعت چرخ (wheel speed sensor) یا سنسور زاویه جهت‌گیری (angle rate sensor) ترکیب می‌شود تا داده‌های دقیق‌تری ارائه دهد. این ترکیب به سیستم کنترل پایداری کمک می‌کند تا در شرایط مختلف جاده‌ای، واکنش بهتری داشته باشد.
یکی از روش‌های رایج در ساخت سنسور نرخ گردش، استفاده از اثر هال است. در این روش، یک میدان مغناطیسی ثابت توسط یک آهنربا ایجاد می‌شود و زمانی که خودرو شروع به چرخش می‌کند، تغییرات در میدان مغناطیسی توسط سنسور تشخیص داده می‌شود. این تغییرات سپس به سیگنال الکتریکی تبدیل شده و به ECU ارسال می‌شود.
اهمیت سنسور نرخ گردش در ایمنی خودرو
سنسور نرخ گردش یکی از اجزای حیاتی در سیستم‌های ایمنی خودرو است. بدون این سنسور، سیستم کنترل پایداری (ESC) نمی‌تواند به درستی عمل کند و خودرو در شرایطی مانند لغزش یا چرخش غیرمترقبه، کنترل‌پذیری خود را از دست می‌دهد. به عنوان مثال، در یک جاده لغزنده یا در زمان تغییر مسیر ناگهانی، سنسور نرخ گردش به سیستم کمک می‌کند تا با اعمال نیروی ترمز یا کاهش قدرت موتور، خودرو را در مسیر صحیح نگه دارد.
بررسی‌های مختلف نشان داده‌اند که استفاده از سیستم کنترل پایداری (ESC) که به سنسور نرخ گردش وابسته است، می‌تواند احتمال وقوع تصادف را تا ۳۰ درصد کاهش دهد. این سیستم‌ها در شرایطی مانند لغزش در برف یا باران، به راننده کمک می‌کنند تا کنترل خودرو را حفظ کند و از آسیب‌های جدی جلوگیری کند.
در خودروهای مدرن، سنسور نرخ گردش همچنین در سیستم‌های کمک به رانندگی خودکار (ADAS) استفاده می‌شود. این سیستم‌ها با استفاده از داده‌های سنسور نرخ گردش، می‌توانند موقعیت و جهت خودرو را با دقت بیشتری تشخیص دهند و در صورت نیاز، اقدامات لازم را برای جلوگیری از تصادف انجام دهند.
سنسور نرخ گردش در خودروهای خودران
در خودروهای خودران یا نیمه خودران، سنسور نرخ گردش به عنوان یکی از منابع اصلی اطلاعات برای سیستم‌های تصمیم‌گیری استفاده می‌شود. این سنسور به سیستم کمک می‌کند تا تغییرات زاویه‌ای خودرو را تشخیص داده و در صورت نیاز، اقدامات اصلاحی انجام دهد. به عنوان مثال، در یک خودرو خودران که در حال تغییر مسیر است، سنسور نرخ گردش به سیستم اطلاع می‌دهد که خودرو در حال چرخش است و سیستم می‌تواند با تنظیم سرعت یا زاویه چرخش، از خروج از مسیر جلوگیری کند.
همچنین، سنسور نرخ گردش در ترکیب با سایر سنسورهای مانند لیدار، رادار و دوربین‌ها، به سیستم خودران کمک می‌کند تا یک تصویر دقیق‌تر از محیط اطراف خودرو داشته باشد و تصمیمات بهتری بگیرد.
نکات مهم در مورد سنسور نرخ گردش
سنسور نرخ گردش یک قطعه حساس است که در صورت خرابی یا عدم عملکرد صحیح، می‌تواند عملکرد سیستم‌های ایمنی خودرو را تحت تأثیر قرار دهد. بنابراین، در صورت مشاهده علائمی مانند:
- نشان دادن چراغ هشدار سیستم کنترل پایداری (ESC)
- لغزش غیرمترقبه خودرو در شرایط جاده‌ای عادی
- کاهش عملکرد سیستم کمک به پارکینگ یا سیستم‌های ADAS
بهتر است به کارگاه تعمیرات مراجعه کرده و وضعیت سنسور نرخ گردش را بررسی کنید. تعمیر یا تعویض این سنسور معمولاً نیاز به تخصص دارد و باید توسط مکانیکان مجرب انجام شود.
در خودروهای جدیدتر، سنسور نرخ گردش معمولاً در کنار سایر سنسورهای ایمنی مانند سنسور سرعت چرخ یا سنسور زاویه جهت‌گیری قرار دارد. این ترکیب به سیستم کنترل پایداری کمک می‌کند تا با دقت بیشتری عمل کند و در شرایط مختلف جاده‌ای، عملکرد بهتری داشته باشد.
در نهایت، سنسور نرخ گردش یکی از اجزای کلیدی در سیستم‌های ایمنی و کنترل خودروهای مدرن است. این سنسور با اندازه‌گیری نرخ گردش خودرو، به سیستم‌های مختلف کمک می‌کند تا در شرایط خطرناک، واکنش مناسب نشان دهند و از آسیب‌های جدی جلوگیری کنند. برای اطلاعات بیشتر در مورد فناوری‌های جدید خودرو و سیستم‌های کنترل الکترونیکی، می‌توانید به ماشین مگ مراجعه کنید.
