در سیستم‌های موتورهای داخلی احتراقی، هر قطعه‌ای نقش حیاتی در عملکرد صحیح و کارایی موتور ایفا می‌کند. یکی از این قطعات حساس و حیاتی، سنسور موقعیت میل‌لنگ یا به اختصار Crankshaft Position Sensor (CKP) است. این سنسور به عنوان «چشم و گوش» موتور عمل می‌کند و اطلاعات حیاتی دربارهٔ موقعیت و سرعت میل‌لنگ را به واحد کنترل موتور (ECU) ارسال می‌کند. بدون این سنسور، موتور قادر به تنظیم دقیق زمان سوخت‌رسانی، شمع‌ها و سایر پارامترهای عملکردی نخواهد بود. در این مقاله، به بررسی عملکرد، نشانه‌های خرابی، روش‌های تشخیص و تعمیر این سنسور مهم می‌پردازیم.
چه وظیفه‌ای دارد سنسور میل‌لنگ؟
سنسور میل‌لنگ وظیفه اصلی خود را در تشخیص موقعیت دقیق میل‌لنگ در هر چرخه موتور انجام می‌دهد. این اطلاعات به واحد کنترل الکترونیکی (ECU) کمک می‌کند تا:
- زمان دقیق سوخت‌رسانی به سیلندرها را تنظیم کند.
- زمان جرقه‌زنی شمع‌ها را بهینه‌سازی کند.
- سرعت موتور را کنترل و تنظیم کند.
- در سیستم‌های توربو یا سوپرشارژ، فشار ورودی هوا را با دقت تنظیم کند.
- در هنگام راه‌اندازی موتور، سیگنال‌های لازم برای شروع چرخه احتراق را ارسال کند.
سنسور میل‌لنگ معمولاً از نوع حسگر مغناطیسی یا حسگر اثر هال است. در مدل‌های مغناطیسی، یک روتور دندانه‌دار در نزدیکی سنسور قرار دارد که با چرخش میل‌لنگ، تغییرات میدان مغناطیسی ایجاد می‌کند. این تغییرات به سیگنال الکتریکی تبدیل شده و به ECU ارسال می‌شود. در مدل‌های اثر هال، میدان مغناطیسی ثابت توسط یک آهن‌ربای داخلی تولید می‌شود و تغییرات در فاصله روتور و سنسور، سیگنال‌های الکتریکی متفاوتی ایجاد می‌کند.
نشانه‌های خرابی سنسور میل‌لنگ
خرابی یا عملکرد نادرست سنسور میل‌لنگ می‌تواند منجر به مشکلات جدی در عملکرد موتور شود. برخی از نشانه‌های رایج خرابی این سنسور عبارتند از:
- موتور روشن نمی‌شود یا با مشکل شروع به کار می‌کند: اگر ECU سیگنال صحیحی از سنسور دریافت نکند، نمی‌تواند چرخه احتراق را آغاز کند.
- موتور در حال کار ناپایدار است: لرزش، قفل‌زدن یا قطع و وصل شدن موتور در سرعت‌های مختلف.
- کاهش قدرت موتور: موتور ممکن است در سرعت‌های بالا یا تحت بار سنگین، قدرت خود را از دست دهد.
- نور چک انجین: یکی از اولین نشانه‌های خرابی سنسور، روشن شدن چراغ هشدار موتور (Check Engine) است.
- موتور در سرعت‌های پایین یا خالی کار می‌کند: ممکن است موتور در سرعت‌های پایین ناپایدار شود یا حتی خاموش شود.
- صداهای غیرعادی: در برخی موارد، خرابی سنسور می‌تواند باعث ایجاد صداهای غیرمعمول مانند ضربه‌زدن یا صدای غیرطبیعی در موتور شود.
اگر یکی یا چند مورد از این نشانه‌ها در خودرو شما مشاهده شد، بهتر است به سرعت به بررسی سنسور میل‌لنگ بپردازید. تأخیر در تعمیر می‌تواند منجر به آسیب‌های جدی‌تری در موتور شود.
چگونه سنسور میل‌لنگ را تشخیص دهیم؟

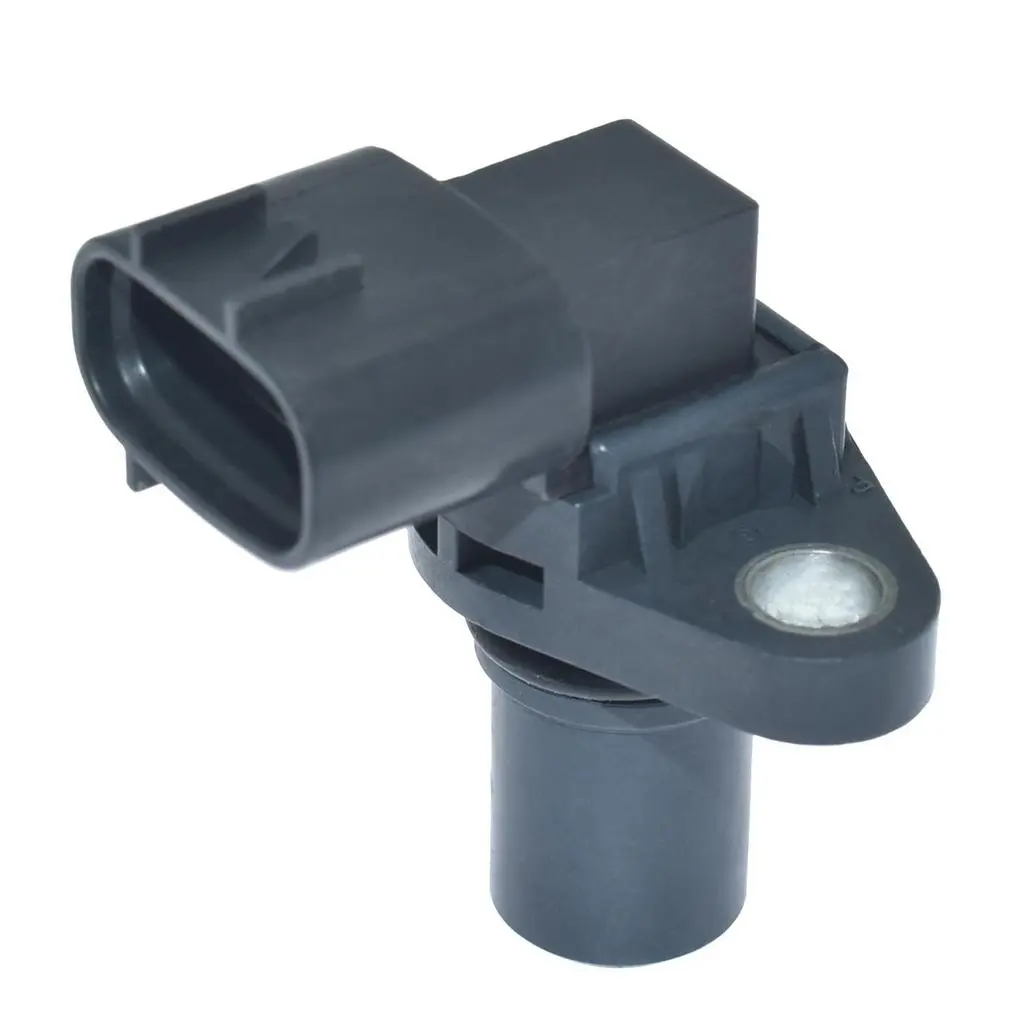

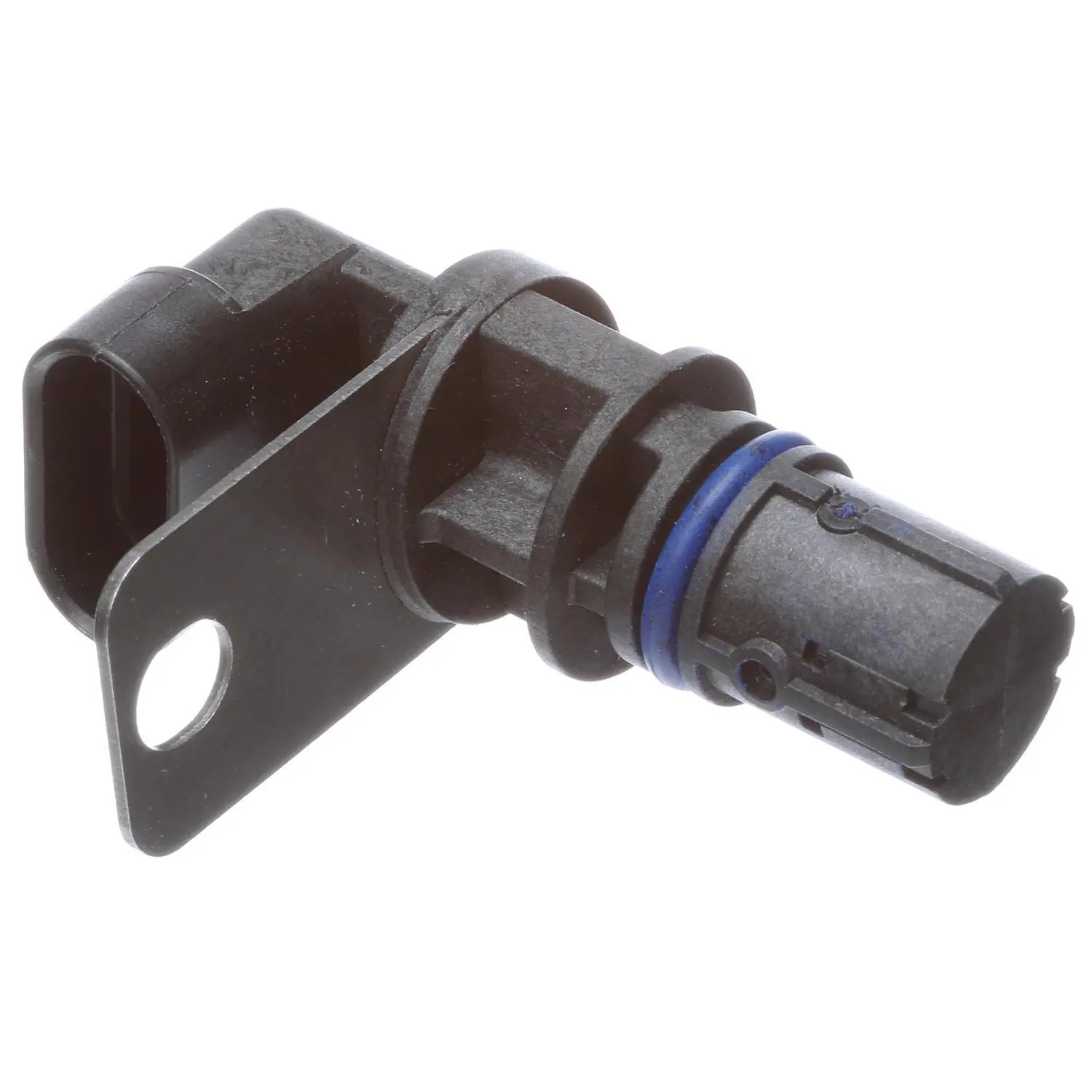

سنسور میل‌لنگ معمولاً در نزدیکی میل‌لنگ و در بخش جلویی یا زیرین موتور قرار دارد. در برخی خودروها، این سنسور در کنار سنسور موقعیت شافت ناک (Camshaft Position Sensor) قرار می‌گیرد. برای یافتن دقیق‌تر سنسور، می‌توانید به کتابچه راهنما یا دیاگرام موتور خودرو مراجعه کنید. در اکثر موارد، سنسور میل‌لنگ به صورت یک قطعه کوچک و معمولاً سیاه یا خاکستری با یک سیم یا کابل متصل به ECU دیده می‌شود.
در برخی خودروهای مدرن، سنسور میل‌لنگ ممکن است در داخل یک واحد حسگر ترکیبی قرار داشته باشد که علاوه بر موقعیت میل‌لنگ، اطلاعات دیگری مانند سرعت و موقعیت شافت ناک را نیز ارسال می‌کند.
روش‌های تشخیص خرابی سنسور میل‌لنگ
برای تشخیص دقیق خرابی سنسور میل‌لنگ، می‌توانید از روش‌های زیر استفاده کنید:
1. بررسی کدهای خطا (OBD-II)
با استفاده از یک اسکنر کد خطا (OBD-II)، می‌توانید کدهای مربوط به سنسور میل‌لنگ را خواند. کدهای رایج شامل:
- P0335: خطای سنسور موقعیت میل‌لنگ (Bank 1)
- P0336: خطای سیگنال سنسور موقعیت میل‌لنگ (Bank 1)
- P0337: خطای دقت سنسور موقعیت میل‌لنگ (Bank 1)
- P0338: خطای سیگنال کم سنسور موقعیت میل‌لنگ (Bank 1)
این کدها نشان‌دهنده مشکلاتی مانند قطع شدن سیم‌ها، خرابی سنسور یا مشکلات در ارتباط با ECU هستند.
2. بررسی فیزیکی سنسور و سیم‌ها
در مرحله بعد، باید سیم‌ها و کابل‌های متصل به سنسور را بررسی کنید. گاهی اوقات، خرابی در سیم‌ها یا اتصال‌های ضعیف می‌تواند باعث ایجاد مشکلاتی مشابه خرابی سنسور شود. بررسی موارد زیر ضروری است:
- آیا سیم‌ها آسیب دیده یا پاره شده‌اند؟
- آیا اتصال سنسور به موتور یا سیم‌ها محکم است؟
- آیا سنسور دارای آلودگی یا روغن است؟
- آیا فاصله بین سنسور و روتور دندانه‌دار در محدوده مشخص شده توسط سازنده است؟
در برخی موارد، آلودگی یا روغن روی سنسور می‌تواند باعث اختلال در عملکرد آن شود. تمیز کردن سنسور و بررسی فاصله آن با روتور می‌تواند مشکل را حل کند.
3. تست سنسور با مولتی‌متر
برای تست سنسور میل‌لنگ، می‌توانید از یک مولتی‌متر استفاده کنید. روش تست به نوع سنسور (مغناطیسی یا اثر هال) بستگی دارد:
- سنسور مغناطیسی: با اتصال مولتی‌متر به سیم‌های سنسور و چرخاندن میل‌لنگ، باید تغییرات ولتاژ مشاهده شود. اگر هیچ تغییر ولتاژی مشاهده نشود، سنسور خراب است.
- سنسور اثر هال: در این نوع سنسور، باید ولتاژ خروجی ثابت و مشخصی در حالت کارکردی وجود داشته باشد. اگر این ولتاژ وجود نداشته باشد، سنسور نیاز به تعویض دارد.
در صورت عدم دسترسی به مولتی‌متر، می‌توانید با استفاده از یک اسکنر دیجیتال یا دستگاه تشخیصی خودرو، عملکرد سنسور را بررسی کنید.
تعمیر و تعویض سنسور میل‌لنگ
اگر پس از بررسی‌ها مشخص شد که سنسور میل‌لنگ خراب است، بهترین راهکار تعویض آن است. در ادامه، مراحل تعویض سنسور میل‌لنگ را توضیح می‌دهیم:
1. آماده‌سازی
قبل از شروع کار، باید:
- موتور را خاموش کرده و خودرو را در حالت پارک قرار دهید.
- باتری خودرو را جدا کنید تا از خطر برق‌گرفتگی جلوگیری شود.
- دسترسی به سنسور را فراهم کنید. در برخی خودروها، ممکن است نیاز به برداشتن قطعاتی مانند پمپ آب یا کولر باشد.
2. جدا کردن سنسور
سنسور میل‌لنگ معمولاً با پیچ یا پیچ‌های کوچک به موتور متصل است. با استفاده از یک کلید مناسب، پیچ‌ها را باز کرده و سنسور را با دقت از جای خود خارج کنید. توجه داشته باشید که برخی سنسورهای جدید ممکن است با استفاده از یک قفل یا مکانیزم خاصی متصل شوند.

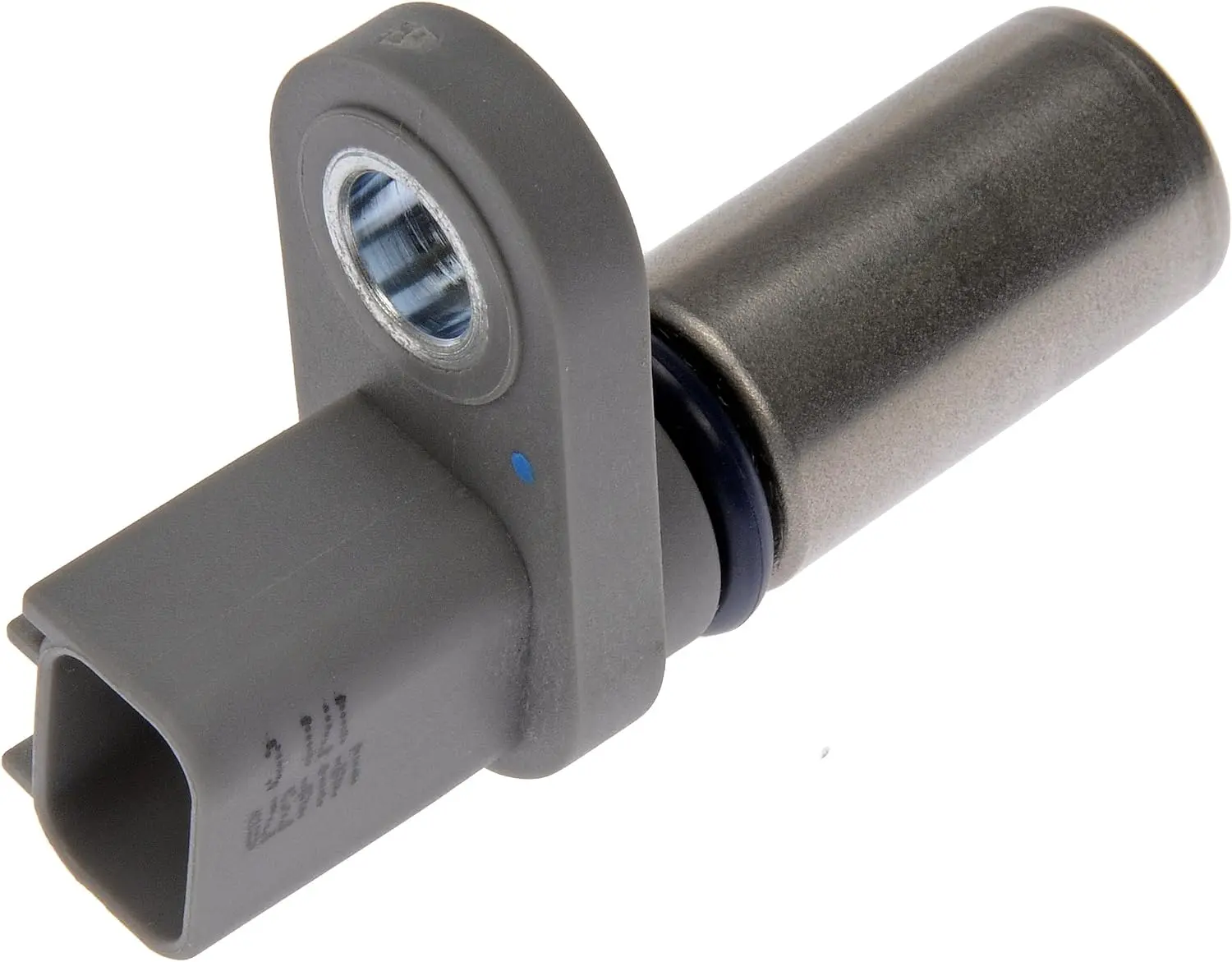

3. نصب سنسور جدید
سنسور جدید را در جای خود قرار دهید و با پیچ‌ها یا مکانیزم مناسب آن را محکم کنید. توجه داشته باشید که فاصله بین سنسور و روتور دندانه‌دار باید دقیقاً مطابق با مشخصات سازنده باشد. هرگونه تغییر در این فاصله می‌تواند باعث اختلال در عملکرد سنسور شود.
4. تست عملکرد
پس از نصب سنسور جدید، باتری را مجدداً متصل کرده و موتور را راه‌اندازی کنید. با استفاده از اسکنر کد خطا، بررسی کنید که آیا کدهای خطا حذف شده‌اند یا خیر. همچنین، عملکرد موتور را در سرعت‌های مختلف تست کنید تا اطمینان حاصل کنید که مشکل برطرف شده است.
در صورت مشاهده هرگونه مشکل پس از تعویض سنسور، ممکن است نیاز به بررسی بیشتر در سیستم الکتریکی یا مکانیکی موتور باشد.
نکات مهم در مورد سنسور میل‌لنگ
برای جلوگیری از خرابی سنسور میل‌لنگ یا کاهش احتمال بروز مشکلات، نکات زیر را در نظر بگیرید:
- در صورت مشاهده هرگونه نشانه‌ای از خرابی، به سرعت اقدام به تعمیر کنید.
- از استفاده از قطعات غیراصلی یا با کیفیت پایین برای تعویض سنسور خودداری کنید.
- در هنگام تعمیرات موتور، سنسور میل‌لنگ را با دقت بررسی کنید.
- در صورت وجود آلودگی یا روغن روی سنسور، آن را به موقع تمیز کنید.
- در خودروهای با موتور توربو، توجه ویژه‌ای به سیستم خنک‌کننده سنسور داشته باشید، زیرا حرارت بیش از حد می‌تواند باعث خرابی آن شود.
سنسور میل‌لنگ یکی از قطعات حیاتی در سیستم موتور است و عملکرد صحیح آن به کارایی و طول عمر موتور کمک می‌کند. با توجه به اهمیت این سنسور، در صورت مشاهده هرگونه مشکل، بهتر است به یک مکانیک حرفه‌ای مراجعه کنید تا با استفاده از ابزارهای دقیق، مشکل را تشخیص و تعمیر کنید.
