چهارشاخ گاردان یا به اختصار U-Joint (Universal Joint)، یکی از اجزای مکانیکی حیاتی در سیستم‌های انتقال قدرت است که در بسیاری از ماشین‌آلات و خودروها به کار می‌رود. این قطعه کوچک اما حیاتی، امکان انتقال حرکت دوار بین دو محور با زاویه‌های مختلف را فراهم می‌کند. در این مقاله، به بررسی اصول کار، انواع، کاربردها، مزایا و معایب چهارشاخ گاردان می‌پردازیم تا با این قطعه مهم مکانیکی بیشتر آشنا شوید.
چهارشاخ گاردان چیست؟

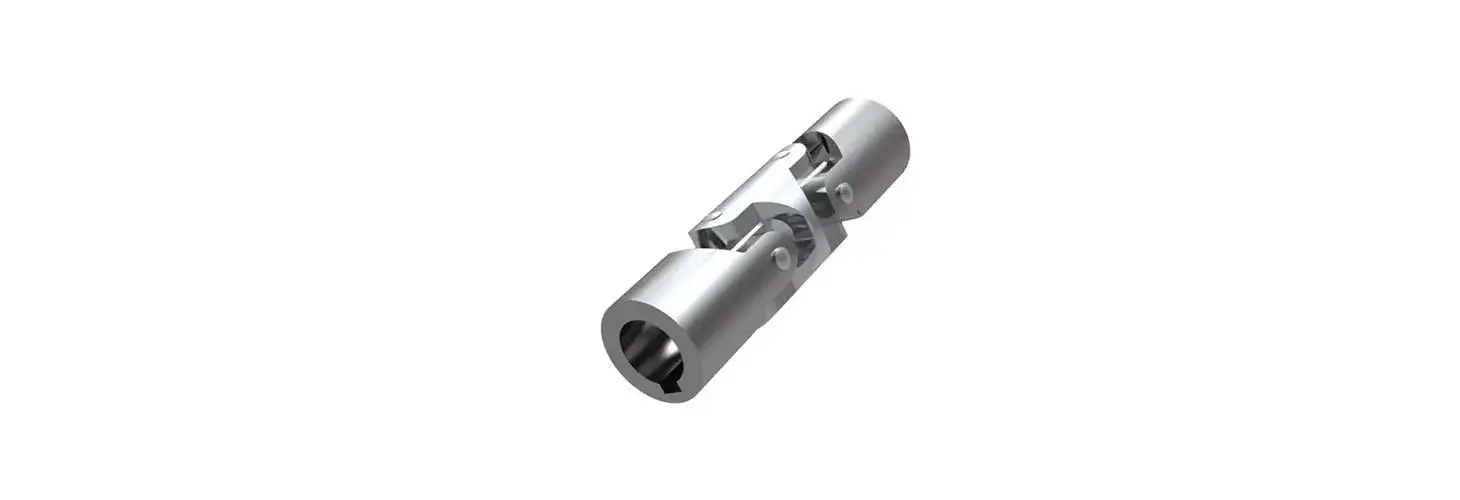

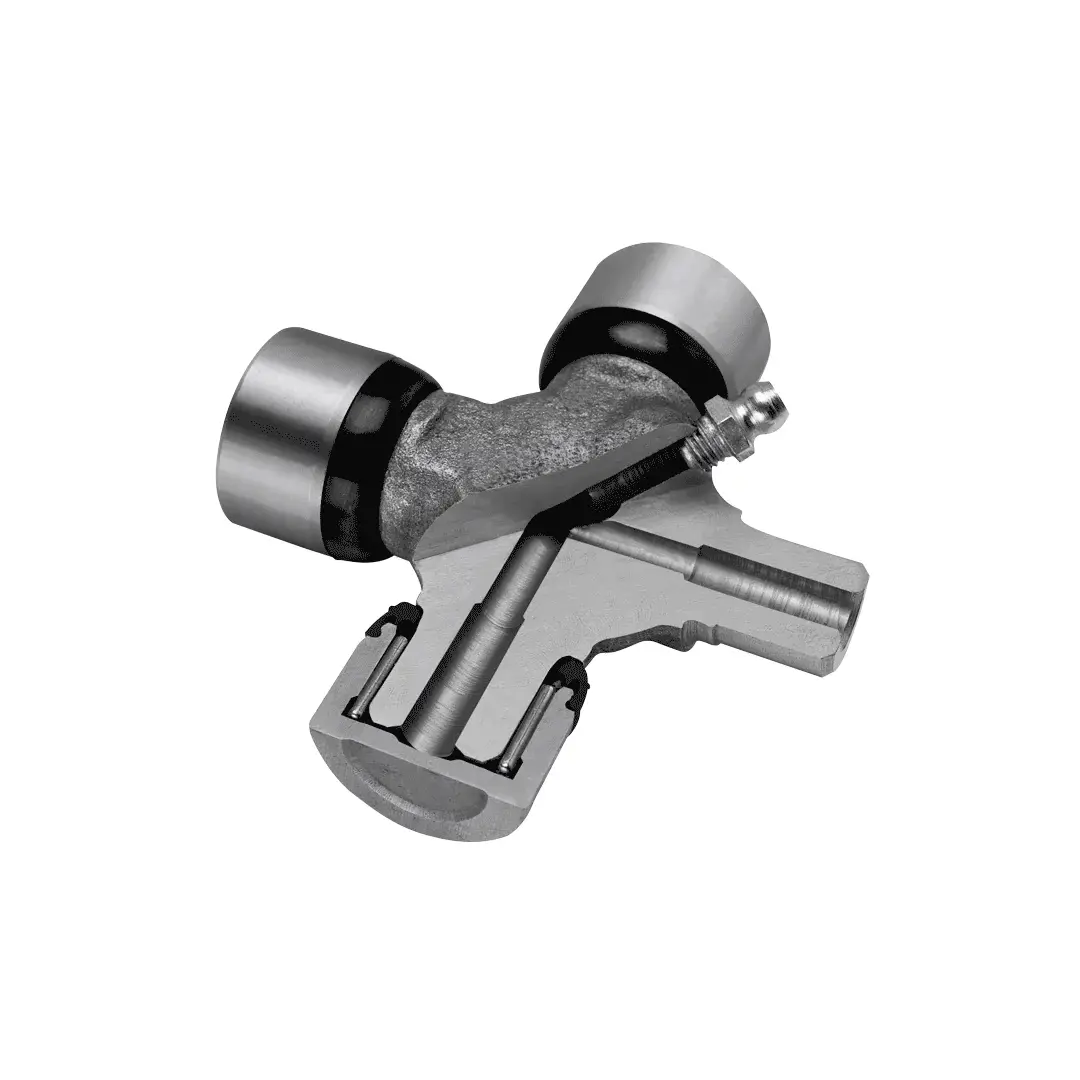

چهارشاخ گاردان یک اتصال مکانیکی است که به دو محور اجازه می‌دهد تا در زاویه‌های مختلف حرکت کنند، در حالی که قدرت را بین آن‌ها منتقل می‌کند. این قطعه از چهار بخش اصلی تشکیل شده است: دو یاتاقان، دو میل لنگ و یک محفظه مرکزی که این اجزا را به هم متصل می‌کند. چهارشاخ گاردان به دلیل توانایی در انتقال حرکت در سه بعد، در سیستم‌های انتقال قدرت بسیار کاربردی است.
این قطعه معمولاً در مواردی استفاده می‌شود که دو محور به دلیل طراحی یا حرکت نسبی بین اجزا، نمی‌توانند در یک خط مستقیم قرار گیرند. به عنوان مثال، در خودروها، چهارشاخ گاردان در سیستم انتقال قدرت به کار می‌رود تا حرکت موتور را به چرخ‌ها منتقل کند، حتی زمانی که محورهای انتقال قدرت در زاویه قرار دارند.
اصول کار چهارشاخ گاردان
چهارشاخ گاردان بر اساس اصل حرکت کاردانی کار می‌کند. زمانی که یک محور دوار حرکت می‌کند، چهارشاخ گاردان حرکت را به محور دیگر منتقل می‌کند، حتی اگر این دو محور در زاویه قرار داشته باشند. این امکان را فراهم می‌آورد که حرکت دوار بدون از دست دادن قدرت یا ایجاد اصطکاک بیش از حد منتقل شود.
در واقع، چهارشاخ گاردان مانند یک مفصل عمل می‌کند و به دو محور اجازه می‌دهد تا در یک صفحه حرکت کنند، در حالی که قدرت را بدون از دست دادن قابل توجهی منتقل می‌کند. این ویژگی، چهارشاخ گاردان را به یک قطعه ضروری در بسیاری از سیستم‌های مکانیکی تبدیل کرده است.

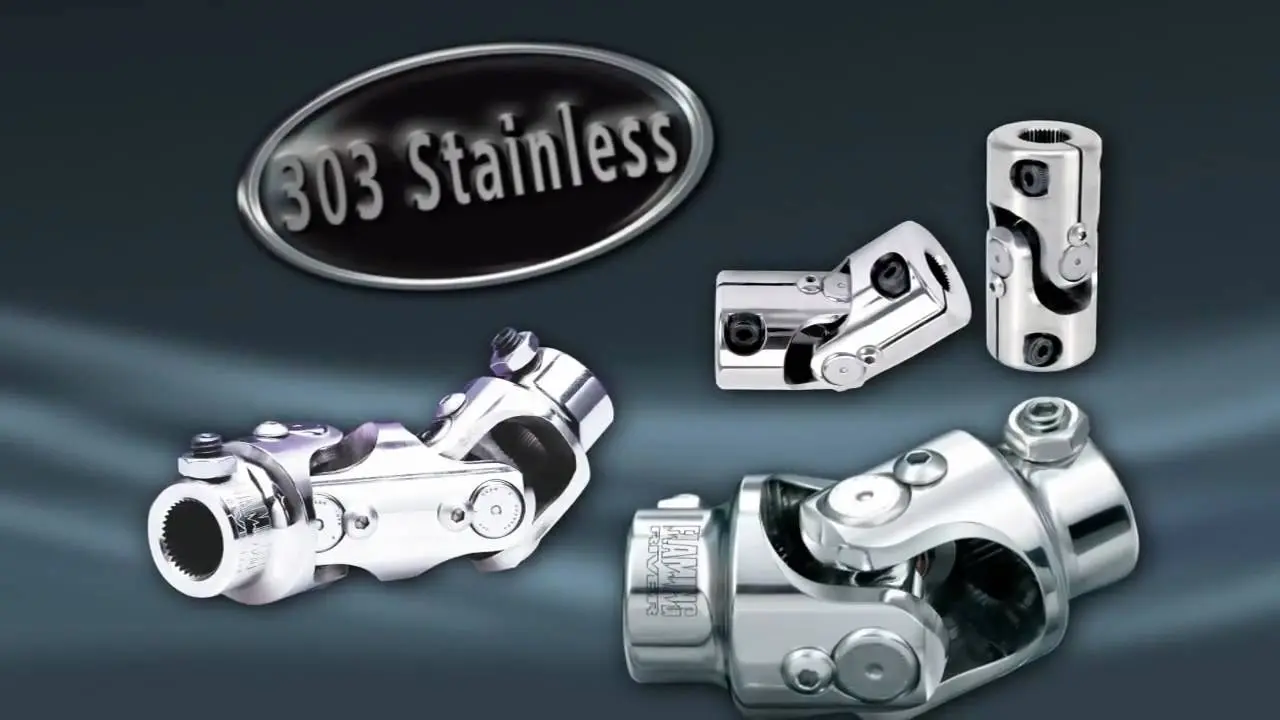

انواع چهارشاخ گاردان
چهارشاخ گاردان‌ها در انواع مختلفی تولید می‌شوند که هر کدام برای کاربردهای خاصی طراحی شده‌اند. برخی از انواع رایج عبارتند از:
- چهارشاخ گاردان ثابت: این نوع چهارشاخ گاردان در زاویه ثابت کار می‌کند و معمولاً در سیستم‌هایی استفاده می‌شود که زاویه بین محورهای انتقال قدرت ثابت است.
- چهارشاخ گاردان متغیر: این نوع چهارشاخ گاردان امکان تغییر زاویه بین محورهای انتقال قدرت را فراهم می‌آورد و در سیستم‌هایی که نیاز به انعطاف‌پذیری بیشتری دارند، استفاده می‌شود.
- چهارشاخ گاردان دوگانه: این نوع شامل دو چهارشاخ گاردان است که به صورت سری قرار گرفته‌اند و امکان انتقال حرکت در زاویه‌های بزرگ‌تر را فراهم می‌آورد.
- چهارشاخ گاردان با محفظه محافظ: این نوع چهارشاخ گاردان دارای یک محفظه محافظ است که از ورود آلودگی و رطوبت به داخل قطعه جلوگیری می‌کند و عمر آن را افزایش می‌دهد.
هر یک از این انواع چهارشاخ گاردان برای کاربردهای خاصی طراحی شده‌اند و انتخاب نوع مناسب بستگی به نیازهای سیستم مکانیکی دارد.
کاربردهای چهارشاخ گاردان
چهارشاخ گاردان در بسیاری از صنایع و ماشین‌آلات استفاده می‌شود. برخی از کاربردهای رایج آن عبارتند از:
- سیستم انتقال قدرت خودروها، از جمله سیستم‌های دیفرانسیل و محورهای جلو.
- ماشین‌آلات صنعتی مانند تراکتور، کامیون و دستگاه‌های کشاورزی.
- سیستم‌های انتقال قدرت در هواپیماها و کشتی‌ها.
- ماشین‌آلات ساختمانی مانند جرثقیل‌ها و بیل مکانیکی.
- سیستم‌های انتقال قدرت در دستگاه‌های صنعتی مانند خط تولید و ماشین‌آلات پردازش مواد.
چهارشاخ گاردان به دلیل توانایی در انتقال حرکت در زاویه‌های مختلف، در بسیاری از سیستم‌های مکانیکی که نیاز به انعطاف‌پذیری دارند، استفاده می‌شود.
مزایا و معایب چهارشاخ گاردان
مزایا:
- توانایی انتقال حرکت در زاویه‌های مختلف بدون از دست دادن قابل توجهی از قدرت.
- ساده و قابل اعتماد بودن در سیستم‌های مکانیکی.
- قدرت بالا در انتقال حرکت در شرایط مختلف.
- ساده‌سازی طراحی سیستم‌های مکانیکی با استفاده از چهارشاخ گاردان.
معایب:
- نیاز به نگهداری منظم برای جلوگیری از سایش و خرابی.
- بازدهی کمتر در زاویه‌های بزرگ‌تر، که ممکن است نیاز به استفاده از چهارشاخ گاردان دوگانه داشته باشد.
- احتمال ایجاد لرزش در برخی شرایط، که می‌تواند نیاز به تعادل بیشتر داشته باشد.
با توجه به مزایا و معایب چهارشاخ گاردان، این قطعه در بسیاری از سیستم‌های مکانیکی به عنوان یک انتخاب مناسب شناخته می‌شود، اما باید در انتخاب و نگهداری آن دقت لازم را داشته باشید.
نکات نگهداری چهارشاخ گاردان
برای افزایش عمر و عملکرد بهینه چهارشاخ گاردان، نگهداری منظم ضروری است. برخی از نکات مهم در این زمینه عبارتند از:
- چک کردن و تعویض روغن و چربی‌های روان‌کننده به صورت دوره‌ای.
- بررسی و تعویض یاتاقان‌ها و قطعات ساییده شده.
- کنترل و تنظیم زاویه بین محورهای انتقال قدرت.
- پاکسازی و جلوگیری از ورود آلودگی به داخل چهارشاخ گاردان.
- بررسی لرزش و صداهای غیرعادی و اقدامات لازم برای اصلاح آن‌ها.
نگهداری منظم چهارشاخ گاردان نه تنها عمر آن را افزایش می‌دهد، بلکه از خرابی‌های ناگهانی و هزینه‌های تعمیرات غیرمنتظره جلوگیری می‌کند.
چهارشاخ گاردان در خودروها
در خودروها، چهارشاخ گاردان یکی از اجزای حیاتی سیستم انتقال قدرت است. این قطعه در سیستم دیفرانسیل و محورهای جلو و عقب خودروها استفاده می‌شود تا حرکت موتور را به چرخ‌ها منتقل کند، حتی زمانی که محورهای انتقال قدرت در زاویه قرار دارند.
در خودروهای با سیستم دیفرانسیل، چهارشاخ گاردان امکان حرکت چرخ‌ها در زاویه‌های مختلف را فراهم می‌آورد، که این امر برای خودروهای با سیستم تعلیق مستقل بسیار مهم است. همچنین، در خودروهای با محور جلو، چهارشاخ گاردان در انتقال حرکت از موتور به چرخ‌های جلو نقش اساسی دارد.
برای افزایش عمر و عملکرد چهارشاخ گاردان در خودروها، باید به نکات نگهداری مانند چک کردن روغن، بررسی یاتاقان‌ها و کنترل زاویه بین محورهای انتقال قدرت توجه ویژه‌ای داشت.
نتیجه‌گیری
چهارشاخ گاردان یک قطعه مکانیکی حیاتی است که در بسیاری از سیستم‌های انتقال قدرت استفاده می‌شود. این قطعه با توانایی انتقال حرکت در زاویه‌های مختلف، امکان طراحی سیستم‌های مکانیکی انعطاف‌پذیر را فراهم می‌آورد. با توجه به مزایا و معایب چهارشاخ گاردان، انتخاب نوع مناسب و نگهداری منظم آن، برای عملکرد بهینه سیستم‌های مکانیکی بسیار مهم است.
