در سیستم‌های گرمایشی و آب‌گرمکن‌های خانگی، یکی از اجزای حیاتی که اغلب مورد توجه قرار نمی‌گیرد، مخزن انبساط است. این قطعه کوچک اما حیاتی نقش مهمی در عملکرد صحیح سیستم و جلوگیری از آسیب‌های احتمالی دارد. اگر شما هم به دنبال درک بهتر عملکرد مخزن انبساط، انتخاب نوع مناسب آن یا حتی نصب و نگهداری آن هستید، این مقاله راهنمای کامل شما خواهد بود.
مخزن انبساط چیست؟
مخزن انبساط یک مخزن کوچک و معمولاً فلزی یا پلاستیکی است که در سیستم‌های گرمایشی و آب‌گرمکن‌ها نصب می‌شود. وظیفه اصلی آن جبران تغییر حجم آب در اثر تغییر دما است. وقتی آب گرم می‌شود، حجم آن افزایش می‌یابد (انبساط)، و مخزن انبساط این حجم اضافی را جذب می‌کند تا فشار سیستم افزایش نیابد و لوله‌ها یا دستگاه آسیب نبیند.
در سیستم‌های بسته (که بیشتر آب‌گرمکن‌های مدرن از این نوع هستند)، آب در یک مدار بسته جریان دارد و هیچ ارتباطی با آب شبکه ندارد. در این سیستم‌ها، مخزن انبساط اجباری است، زیرا آب گرم شده نمی‌تواند به خارج از سیستم برود و فشار آن باید کنترل شود.
چرا مخزن انبساط ضروری است؟
فشار بیش از حد در سیستم گرمایشی یا آب‌گرمکن می‌تواند منجر به:
- پاره شدن لوله‌ها یا رادیاتورها
- خرابی آب‌گرمکن یا کتری
- فشردگی مخازن ذخیره آب
- عملکرد نامناسب سیستم و کاهش عمر مفید آن
مخزن انبساط با جذب حجم اضافی آب گرم، فشار سیستم را در محدوده ایمن نگه می‌دارد و از این مشکلات جلوگیری می‌کند.
انواع مخزن انبساط
مخزن انبساط در دو نوع اصلی موجود است:
۱. مخزن انبساط باز (Open Expansion Tank)
این نوع مخزن در سیستم‌های قدیمی‌تر و باز استفاده می‌شود. در این سیستم‌ها، مخزن به صورت مستقیم به اتمسفر متصل است و آب می‌تواند با هوا در تماس باشد. مخزن انبساط باز معمولاً در ارتفاع بالاتر از سیستم نصب می‌شود و با استفاده از گرانش، فشار اضافی را کنترل می‌کند.
مخزن انبساط باز دارای مزایای زیر است:
- ساده و ارزان‌تر از نوع بسته
- نیازی به پمپ ندارد
اما معایب آن شامل:
- احتمال اکسیداسیون آب و تشکیل رسوب
- نیاز به فضای بیشتر برای نصب
- کاهش راندمان سیستم به دلیل تماس آب با هوا
به دلیل این معایب، مخزن انبساط باز امروزه کمتر استفاده می‌شود و بیشتر در سیستم‌های قدیمی یا صنعتی مشاهده می‌شود.

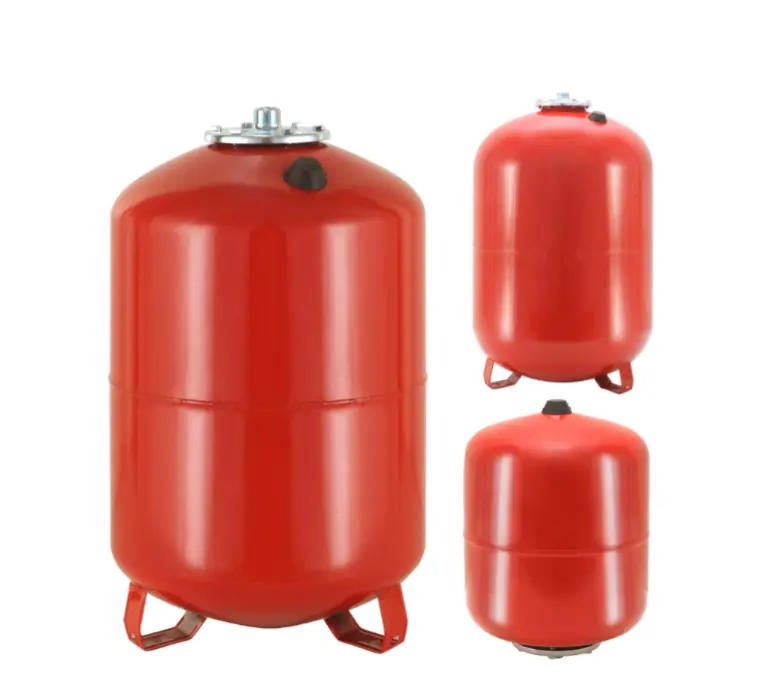

۲. مخزن انبساط بسته (Closed Expansion Tank)
این نوع مخزن در سیستم‌های مدرن و بسته استفاده می‌شود و محبوب‌ترین نوع مخزن انبساط است. مخزن انبساط بسته یک مخزن فلزی یا پلاستیکی است که با یک غشای داخلی از آب جدا شده و با گاز (معمولاً نیتروژن) پر شده است.
مزایای مخزن انبساط بسته:
- کنترل دقیق فشار سیستم
- عدم تماس آب با هوا (کاهش اکسیداسیون و رسوب)
- نصب آسان و نیاز به فضای کم
- کارایی بالاتر در سیستم‌های مدرن
معایب آن شامل:
- قیمت slightly بالاتر از نوع باز
- نیاز به تنظیم دقیق فشار اولیه
مخزن انبساط بسته در آب‌گرمکن‌های مدرن، سیستم‌های گرمایش مرکزی و حتی برخی سیستم‌های سرمایشی استفاده می‌شود.
چگونه مخزن انبساط کار می‌کند؟

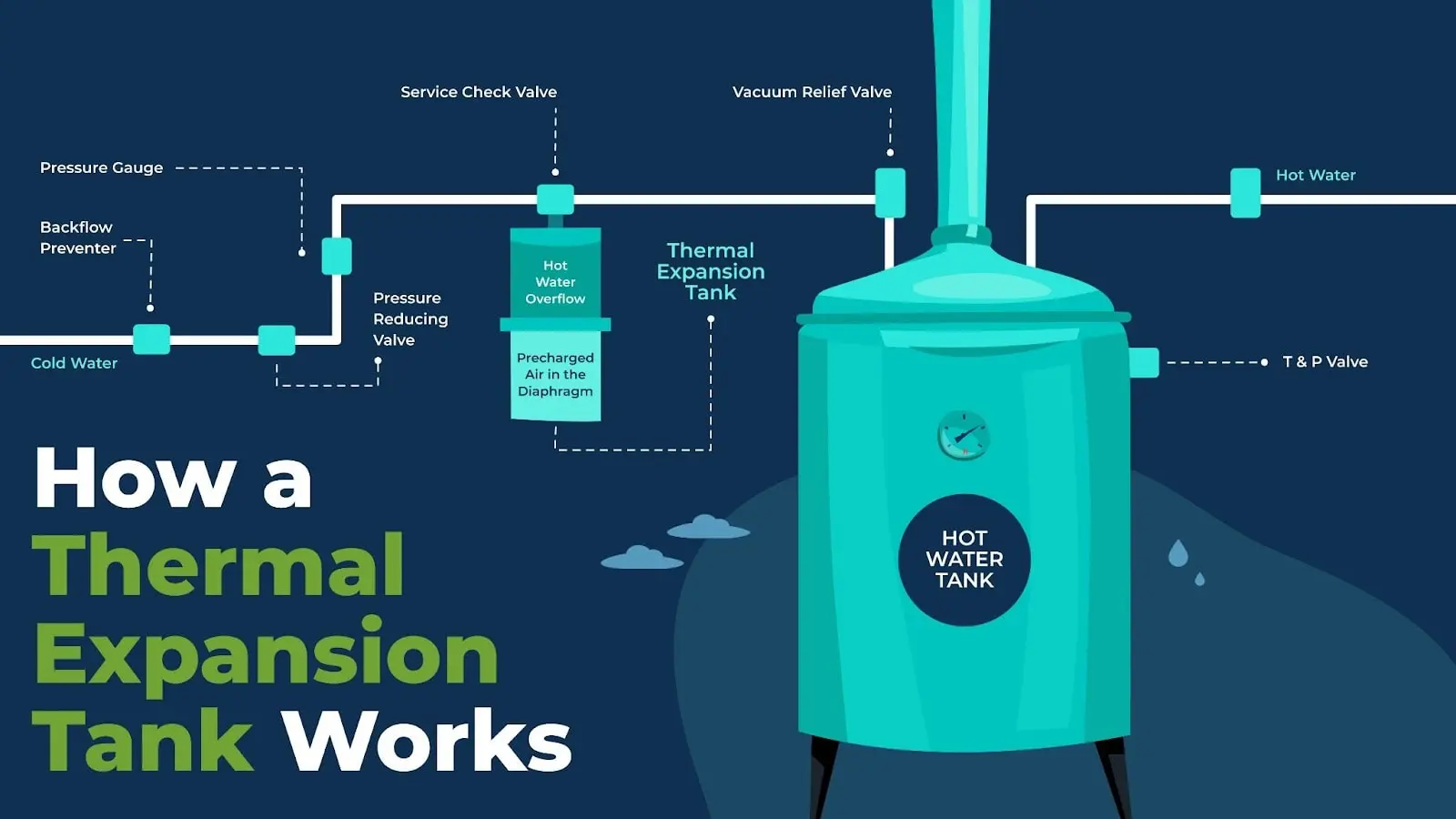

عملکرد مخزن انبساط بسته به این صورت است:
۱. آب در سیستم گرم می‌شود و حجم آن افزایش می‌یابد (انبساط).
۲. آب اضافی وارد مخزن انبساط می‌شود و غشای داخلی آن را فشار می‌دهد.
۳. غشا با فشار آب، گاز داخل مخزن را فشرده می‌کند و فشار سیستم را کنترل می‌کند.
۴. وقتی آب سرد می‌شود، حجم آن کاهش می‌یابد و گاز داخل مخزن غشا را به حالت اولیه بازمی‌گرداند.
در مخزن انبساط باز، آب اضافی به مخزن منتقل می‌شود و سطح آب در مخزن افزایش می‌یابد، در حالی که فشار سیستم توسط ارتفاع آب کنترل می‌شود.
فشار اولیه مخزن انبساط
یکی از مهم‌ترین نکات در نصب مخزن انبساط بسته، تنظیم فشار اولیه آن است. فشار اولیه باید کمی کمتر از فشار کاری سیستم باشد (معمولاً بین ۰٫۵ تا ۱ بار کمتر). این تنظیم با استفاده از یک شیر تنظیم فشار یا پمپ دستی انجام می‌شود.
اگر فشار اولیه نادرست باشد:
- فشار بسیار پایین: مخزن نمی‌تواند حجم اضافی آب را جذب کند و سیستم در خطر افزایش فشار است.
- فشار بسیار بالا: مخزن نمی‌تواند آب کافی را جذب کند و سیستم ممکن است به درستی کار نکند.
برای تنظیم صحیح، معمولاً از جدول‌های تولیدکننده یا دستورالعمل‌های فنی استفاده می‌شود.
انتخاب مخزن انبساط مناسب
انتخاب مخزن انبساط مناسب به عوامل زیر بستگی دارد:
۱. ظرفیت سیستم
ظرفیت مخزن انبساط باید با حجم آب سیستم هماهنگ باشد. برای محاسبه ظرفیت مورد نیاز، می‌توان از فرمول زیر استفاده کرد:
ظرفیت مخزن (لیتر) = (ظرفیت سیستم × انبساط حرارتی آب) / (فشار کاری سیستم – فشار اولیه)
انبساط حرارتی آب در دمای ۹۰ درجه سانتیگراد حدود ۳٪ است. برای مثال، اگر سیستم ۲۰۰ لیتر آب دارد:
ظرفیت مخزن = (۲۰۰ × ۰٫۰۳) / (۳ – ۱) = ۳ لیتر
این مثال نشان می‌دهد که برای یک سیستم ۲۰۰ لیتری، مخزنی با ظرفیت حدود ۳ لیتر مناسب است.
۲. نوع سیستم
سیستم‌های بسته (مانند آب‌گرمکن‌های مدرن) نیاز به مخزن انبساط بسته دارند، در حالی که سیستم‌های قدیمی‌تر ممکن است از نوع باز استفاده کنند.
۳. فشار کاری سیستم
مخزن انبساط باید با فشار کاری سیستم سازگار باشد. فشار کاری معمولاً بین ۱ تا ۳ بار است و باید با مشخصات فنی دستگاه هماهنگ باشد.
۴. جنس مخزن
مخزن انبساط بسته معمولاً از فلزات مانند فولاد یا آلومینیوم ساخته می‌شود، در حالی که برخی مدل‌ها از پلاستیک با کیفیت بالا استفاده می‌کنند. انتخاب جنس باید با شرایط محیطی و نوع سیستم هماهنگ باشد.

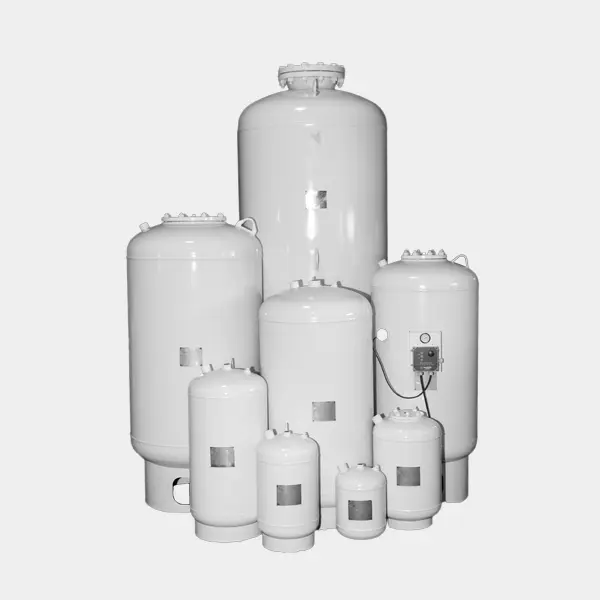

نصب و نگهداری مخزن انبساط
نصب صحیح مخزن انبساط بسیار مهم است. برخی نکات کلیدی:
۱. مکان نصب
مخزن انبساط بسته باید در نزدیکی آب‌گرمکن یا پمپ نصب شود، اما نباید در مسیر مستقیم لوله‌های داغ قرار گیرد. همچنین باید در ارتفاعی نصب شود که امکان تخلیه کامل آب در صورت نیاز وجود داشته باشد.
۲. اتصال لوله‌کشی
لوله ورودی مخزن باید به لوله برگشت آب‌گرمکن یا سیستم متصل شود. همچنین باید یک شیر قطع و یک شیر تخلیه برای نگهداری نصب شود.
۳. تنظیم فشار اولیه
پس از نصب، فشار اولیه مخزن باید با استفاده از شیر تنظیم یا پمپ دستی تنظیم شود. این کار باید توسط یک فنیکال یا متخصص انجام شود.
۴. نگهداری دوره‌ای
برای نگهداری مخزن انبساط:
- فشار سیستم را هر چند ماه یکبار بررسی کنید.
- در صورت مشاهده نشت یا کاهش عملکرد، مخزن را بررسی و تعمیر کنید.
- در مخزن‌های باز، سطح آب را کنترل و در صورت نیاز آب اضافه کنید.
- در مخزن‌های بسته، غشای داخلی را بررسی کنید و در صورت پاره شدن، مخزن را تعویض کنید.
نگهداری منظم می‌تواند عمر مفید مخزن و سیستم را افزایش دهد.
مشکلات رایج و راهکارها
برخی مشکلات رایج مربوط به مخزن انبساط و راهکارهای حل آن:
۱. افزایش غیرمعمول فشار
علت ممکن است:
- فشار اولیه نادرست
- خرابی غشای داخلی مخزن
- بند شدن شیرهای سیستم
راهکار: بررسی فشار اولیه، تعویض مخزن در صورت خرابی غشا، و بررسی شیرها.
۲. کاهش عملکرد آب‌گرمکن
علت ممکن است:
- مخزن انبساط پر شده باشد و آب اضافی را جذب نکند.
- نیاز به تعویض غشای داخلی.
راهکار: بررسی ظرفیت مخزن و در صورت نیاز تعویض آن.
۳. نشت از مخزن
علت ممکن است:
- خرابی لوله‌کشی یا اتصالات
- پاره شدن مخزن
راهکار: تعمیر یا تعویض مخزن و بررسی لوله‌کشی.
نکات پایانی
مخزن انبساط یک قطعه کوچک اما حیاتی در سیستم‌های گرمایشی و آب‌گرمکن است. انتخاب، نصب و نگهداری صحیح آن می‌تواند از خرابی‌های گران‌قیمت جلوگیری کند و عمر مفید سیستم را افزایش دهد.
اگر به دنبال اطلاعات بیشتر در مورد سیستم‌های گرمایشی، آب‌گرمکن‌ها یا تجهیزات مرتبط هستید، می‌توانید در ماشین مگ مقالات تخصصی دیگری را مطالعه کنید. همچنین در صورت نیاز به مشاوره فنی، توصیه می‌شود از خدمات متخصصان بهره‌مند شوید.
با درک عملکرد مخزن انبساط و اهمیت آن، می‌توانید سیستم گرمایشی خود را با خیال راحت‌تر استفاده کنید و از خرابی‌های احتمالی جلوگیری نمایید.
