در موتورهای احتراق داخلی، عملکرد دقیق و هماهنگی بین اجزای مختلف، از جمله سیستم سوخت‌رسانی و زمان‌بندی شمع‌ها، نقش حیاتی در عملکرد بهینه و کاهش مصرف سوخت دارد. یکی از حسگرهای کلیدی که در این هماهنگی نقش اساسی ایفا می‌کند، سنسور موقعیت میل‌سوپاپ یا به اختصار CMP (Camshaft Position Sensor) است. این حسگر، که گاهی با نام‌های دیگری مانند سنسور موقعیت دنده یا سنسور فاز نیز شناخته می‌شود، اطلاعات موقعیت دقیق میل‌سوپاپ را به واحد کنترل موتور (ECU) ارسال می‌کند تا بتواند زمان مناسب برای باز و بسته شدن سوپاپ‌ها و تزریق سوخت را محاسبه کند.
چرا سنسور موقعیت میل‌سوپاپ اهمیت دارد؟
موتورهای بنزینی و دیزلی امروزی به دلیل افزایش استانداردهای آلایندگی و نیاز به عملکرد بهینه، به سیستم‌های الکترونیکی پیشرفته‌ای نیاز دارند. در این میان، سنسور موقعیت میل‌سوپاپ به عنوان یکی از حسگرهای حیاتی، وظیفه تعیین موقعیت دقیق میل‌سوپاپ را بر عهده دارد. این اطلاعات برای موارد زیر ضروری است:
- زمان‌بندی سوپاپ‌ها: میل‌سوپاپ مسئول باز و بسته شدن سوپاپ‌های ورودی و خروجی است. سنسور موقعیت این میل، به ECU کمک می‌کند تا در زمان دقیق سوپاپ‌ها را باز یا بسته کند.
- تزریق سوخت: در موتورهای تزریق مستقیم یا پورت، ECU با استفاده از اطلاعات سنسور موقعیت میل‌سوپاپ، زمان دقیق تزریق سوخت را تعیین می‌کند تا بهترین عملکرد و مصرف سوخت حاصل شود.
- تشخیص فاز: در موتورهای چند سوپاپی یا با سیستم‌های زمان‌بندی متغیر، سنسور موقعیت میل‌سوپاپ به تشخیص فاز سوپاپ‌ها کمک می‌کند تا عملکرد بهینه‌تری حاصل شود.
- تشخیص خطا: اگر این سنسور دچار مشکل شود، موتور ممکن است به درستی کار نکند یا حتی خاموش شود. در چنین مواردی، سیستم تشخیص خطا (OBD) کد خطا مربوط به این سنسور را نمایش می‌دهد.

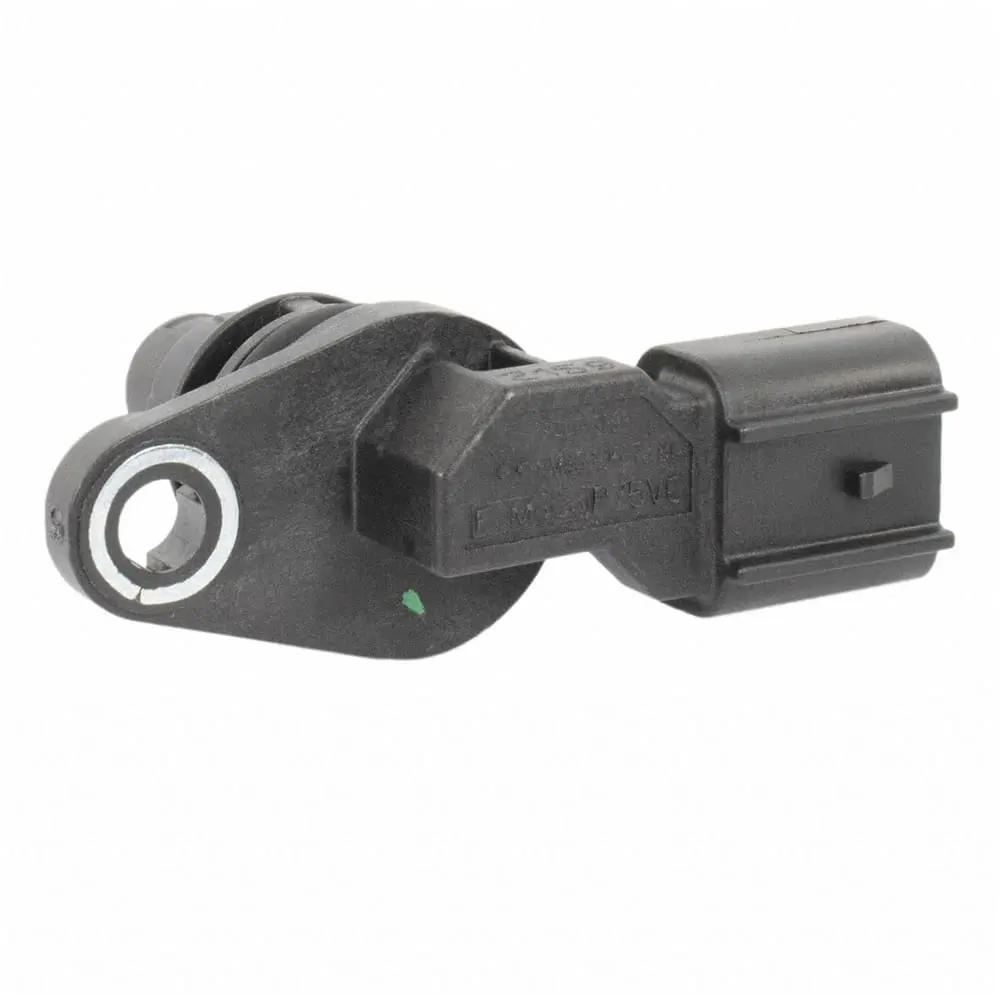

سنسور موقعیت میل‌سوپاپ معمولاً در نزدیکی میل‌سوپاپ یا در قسمت بالایی موتور نصب می‌شود. این حسگر می‌تواند از نوع‌های مختلفی مانند حسگرهای هال، مغناطیسی یا نوری باشد، اما عملکرد کلی آن یکسان است: تشخیص موقعیت دقیق میل‌سوپاپ و ارسال سیگنال به ECU.
چگونه سنسور موقعیت میل‌سوپاپ کار می‌کند؟
سنسور موقعیت میل‌سوپاپ با استفاده از یک یا چند دندانه یا علامت مغناطیسی روی میل‌سوپاپ، موقعیت آن را تشخیص می‌دهد. این دندانه‌ها یا علامت‌ها می‌توانند به صورت یک دندانه بزرگ (برای تشخیص فاز) یا یک سری دندانه‌های کوچک (برای تشخیص موقعیت دقیق) باشند. هنگامی که میل‌سوپاپ در حال چرخش است، این دندانه‌ها یا علامت‌ها در مقابل حسگر عبور می‌کنند و سیگنالی الکتریکی تولید می‌کنند.
در حسگرهای هال، یک میدان مغناطیسی ایجاد می‌شود و هنگامی که دندانه‌های میل‌سوپاپ از مقابل حسگر عبور می‌کنند، این میدان تغییر می‌کند و سیگنالی الکتریکی تولید می‌شود. در حسگرهای مغناطیسی، تغییر میدان مغناطیسی توسط دندانه‌ها باعث تولید ولتاژ می‌شود. این سیگنال سپس توسط ECU خوانده می‌شود و برای کنترل زمان‌بندی سوپاپ‌ها و تزریق سوخت استفاده می‌شود.
در برخی موتورهای مدرن، سنسور موقعیت میل‌سوپاپ با سنسور موقعیت میل‌کرکشاه (Crankshaft Position Sensor) همکاری می‌کند تا موقعیت دقیق پیستون‌ها و میل‌سوپاپ‌ها را تعیین کند. این همکاری به ویژه در موتورهای با سیستم‌های زمان‌بندی متغیر سوپاپ بسیار مهم است.
علائم خرابی سنسور موقعیت میل‌سوپاپ
اگر سنسور موقعیت میل‌سوپاپ دچار مشکل شود، ممکن است علائم زیر در خودرو مشاهده شوند:
- موتور شروع به کار نمی‌کند یا با مشکل شروع به کار دارد.
- موتور در سرعت‌های مختلف ناپایدار کار می‌کند (ترمودن یا لرزش موتور).
- افزایش مصرف سوخت بدون دلیل مشخص.
- چراغ کنترل موتور (Check Engine) روشن می‌شود و کد خطای مربوط به سنسور موقعیت میل‌سوپاپ نمایش داده می‌شود.
- موتور در سرعت‌های بالا یا تحت بار سنگین عملکرد ضعیفی دارد.
- در برخی موارد، خودرو ممکن است به طور کامل متوقف شود.
اگر یکی از این علائم را مشاهده کردید، توصیه می‌شود به یک مکانیک حرفه‌ای مراجعه کنید تا مشکل تشخیص داده شود. در برخی موارد، مشکل ممکن است به دلیل کابل‌های خراب، اتصال الکتریکی ضعیف یا حتی خرابی سنسور باشد.
چگونه می‌توان سنسور موقعیت میل‌سوپاپ را تست کرد؟
تست سنسور موقعیت میل‌سوپاپ می‌تواند با استفاده از چند روش ساده انجام شود:
- تست با مولتی‌متر: با استفاده از یک مولتی‌متر دیجیتال، می‌توان ولتاژ خروجی سنسور را در حالت کارکردی و غیرکارکردی اندازه‌گیری کرد. در حالت معمول، سنسور باید سیگنالی بین ۰ تا ۵ ولت تولید کند.
- تست با اسیلوسکوپ: برای بررسی شکل موج سیگنال خروجی سنسور، می‌توان از اسیلوسکوپ استفاده کرد. شکل موج باید منظم و بدون نویز باشد.
- تست با جایگزینی: اگر مشکوک به خرابی سنسور هستید، می‌توانید سنسور سالم را جایگزین کنید و بررسی کنید که آیا مشکل برطرف می‌شود یا خیر.
- تست کابل‌ها و اتصال: قبل از تعویض سنسور، باید کابل‌های متصل به آن و اتصال الکتریکی را بررسی کنید. گاهی اوقات مشکل به دلیل کابل‌های خراب یا اتصال ضعیف ایجاد می‌شود.
در صورت نیاز به اطلاعات بیشتر در مورد حسگرهای موتور و سیستم‌های الکترونیکی خودرو، می‌توانید به مقالات مرتبط در ماشین مگ مراجعه کنید.
نکات نگهداری و پیشگیری از خرابی سنسور
برای جلوگیری از خرابی سنسور موقعیت میل‌سوپاپ، می‌توانید نکات زیر را در نظر بگیرید:
- از تمیز نگه داشتن موتور و اطراف سنسور اطمینان حاصل کنید. گرد و غبار و آلودگی می‌تواند باعث خرابی سنسور شود.
- کابل‌های الکتریکی متصل به سنسور را از آسیب دیدگی محافظت کنید.
- در صورت مشاهده هرگونه مشکل الکتریکی یا مکانیکی، به سرعت به مکانیک مراجعه کنید.
- از استفاده از قطعات غیر اصیل یا با کیفیت پایین برای تعویض سنسور خودداری کنید.
- در صورت تعویض سنسور، اطمینان حاصل کنید که سنسور جدید با مشخصات موتور شما سازگار است.
سنسور موقعیت میل‌سوپاپ یکی از حسگرهای حیاتی در موتورهای مدرن است که نقش مهمی در عملکرد بهینه و کاهش مصرف سوخت دارد. با توجه به اهمیت این حسگر، در صورت مشاهده هرگونه مشکل، باید به سرعت اقدامات لازم را انجام داد تا از بروز مشکلات جدی‌تر جلوگیری شود.
